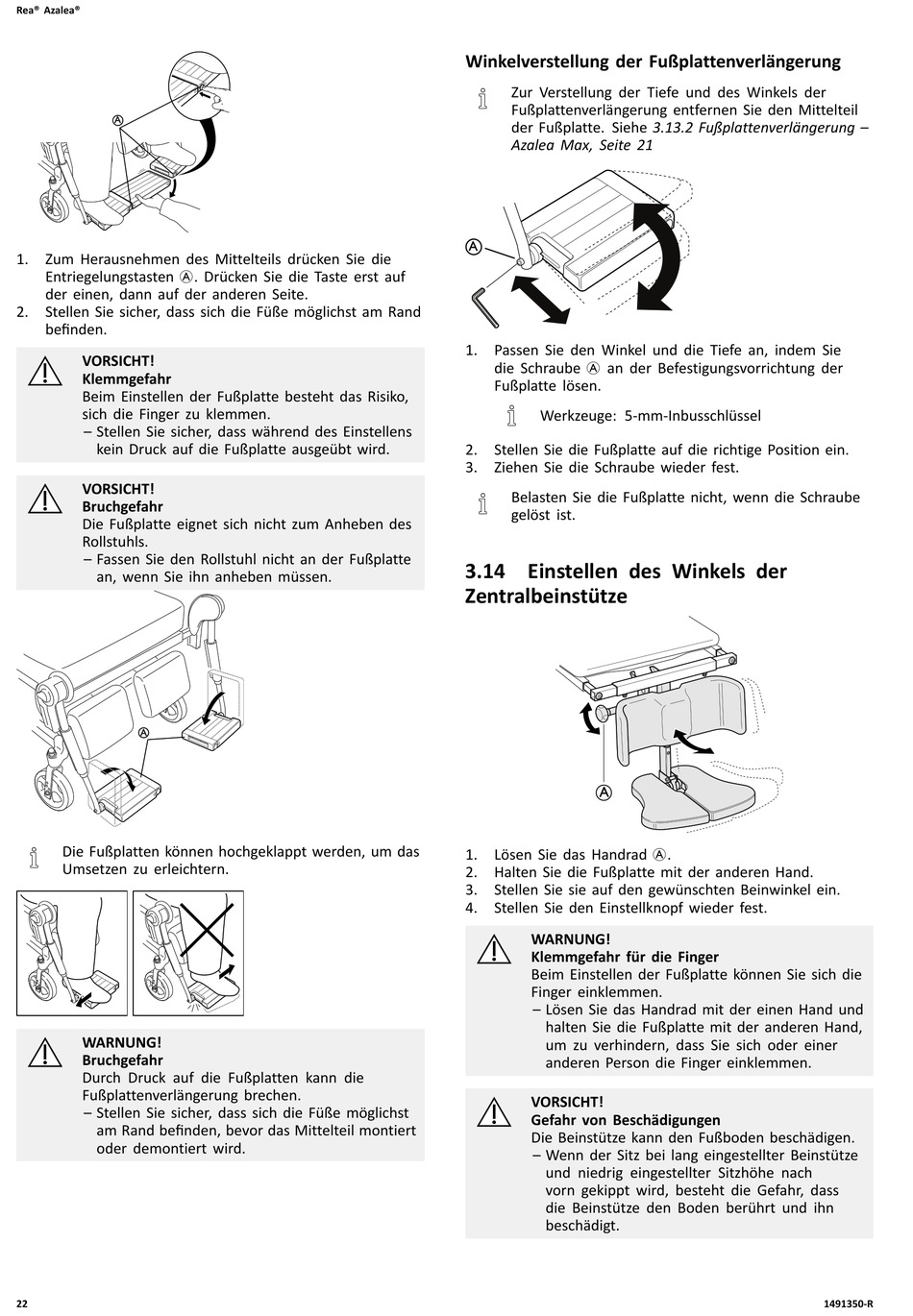

Einstellen Des Winkels Der Zentralbeinstütze - Invacare Rea Azalea Gebrauchsanweisung

Rea® Azalea®
A
1. Zum Herausnehmen des Mittelteils drücken Sie die
Entriegelungstasten A. Drücken Sie die Taste erst auf
der einen, dann auf der anderen Seite.
2. Stellen Sie sicher, dass sich die Füße möglichst am Rand
befinden.
VORSICHT!
Klemmgefahr
Beim Einstellen der Fußplatte besteht das Risiko,
sich die Finger zu klemmen.
– Stellen Sie sicher, dass während des Einstellens
kein Druck auf die Fußplatte ausgeübt wird.
VORSICHT!
Bruchgefahr
Die Fußplatte eignet sich nicht zum Anheben des
Rollstuhls.
– Fassen Sie den Rollstuhl nicht an der Fußplatte
an, wenn Sie ihn anheben müssen.
A
Die Fußplatten können hochgeklappt werden, um das
Umsetzen zu erleichtern.
WARNUNG!
Bruchgefahr
Durch Druck auf die Fußplatten kann die
Fußplattenverlängerung brechen.
– Stellen Sie sicher, dass sich die Füße möglichst
am Rand befinden, bevor das Mittelteil montiert
oder demontiert wird.
22
Winkelverstellung der Fußplattenverlängerung
Zur Verstellung der Tiefe und des Winkels der
Fußplattenverlängerung entfernen Sie den Mittelteil
der Fußplatte. Siehe 3.13.2 Fußplattenverlängerung –
Azalea Max, Seite 21
A
1. Passen Sie den Winkel und die Tiefe an, indem Sie
die Schraube A an der Befestigungsvorrichtung der
Fußplatte lösen.
Werkzeuge: 5-mm-Inbusschlüssel
2. Stellen Sie die Fußplatte auf die richtige Position ein.
3. Ziehen Sie die Schraube wieder fest.
Belasten Sie die Fußplatte nicht, wenn die Schraube
gelöst ist.
3.14 Einstellen des Winkels der
Zentralbeinstütze
A
1. Lösen Sie das Handrad A.
2. Halten Sie die Fußplatte mit der anderen Hand.
3. Stellen Sie sie auf den gewünschten Beinwinkel ein.
4. Stellen Sie den Einstellknopf wieder fest.
WARNUNG!
Klemmgefahr für die Finger
Beim Einstellen der Fußplatte können Sie sich die
Finger einklemmen.
– Lösen Sie das Handrad mit der einen Hand und
halten Sie die Fußplatte mit der anderen Hand,
um zu verhindern, dass Sie sich oder einer
anderen Person die Finger einklemmen.
VORSICHT!
Gefahr von Beschädigungen
Die Beinstütze kann den Fußboden beschädigen.
– Wenn der Sitz bei lang eingestellter Beinstütze
und niedrig eingestellter Sitzhöhe nach
vorn gekippt wird, besteht die Gefahr, dass
die Beinstütze den Boden berührt und ihn
beschädigt.
