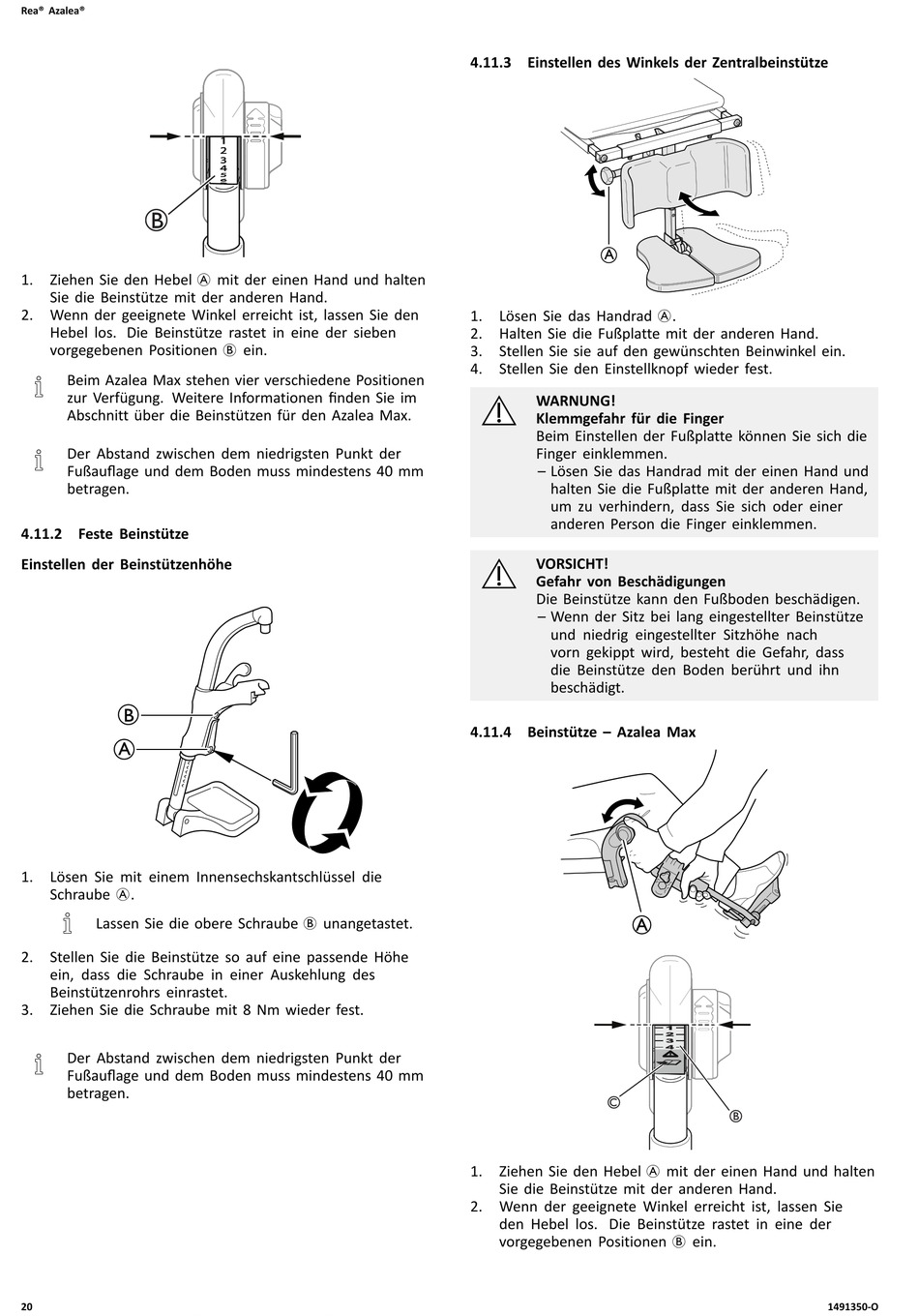

Rea® Azalea®
1. Ziehen Sie den Hebel A mit der einen Hand und halten
Sie die Beinstütze mit der anderen Hand.
2. Wenn der geeignete Winkel erreicht ist, lassen Sie den
Hebel los. Die Beinstütze rastet in eine der sieben
vorgegebenen Positionen B ein.
Beim Azalea Max stehen vier verschiedene Positionen
zur Verfügung. Weitere Informationen finden Sie im
Abschnitt über die Beinstützen für den Azalea Max.
Der Abstand zwischen dem niedrigsten Punkt der
Fußauflage und dem Boden muss mindestens 40 mm
betragen.
4.11.2 Feste Beinstütze
Einstellen der Beinstützenhöhe
B
A
1. Lösen Sie mit einem Innensechskantschlüssel die
Schraube A.
Lassen Sie die obere Schraube B unangetastet.
2. Stellen Sie die Beinstütze so auf eine passende Höhe
ein, dass die Schraube in einer Auskehlung des
Beinstützenrohrs einrastet.
3. Ziehen Sie die Schraube mit 8 Nm wieder fest.
Der Abstand zwischen dem niedrigsten Punkt der
Fußauflage und dem Boden muss mindestens 40 mm
betragen.
20
4.11.3 Einstellen des Winkels der Zentralbeinstütze
A
1. Lösen Sie das Handrad A.
2. Halten Sie die Fußplatte mit der anderen Hand.
3. Stellen Sie sie auf den gewünschten Beinwinkel ein.
4. Stellen Sie den Einstellknopf wieder fest.
WARNUNG!
Klemmgefahr für die Finger
Beim Einstellen der Fußplatte können Sie sich die
Finger einklemmen.
– Lösen Sie das Handrad mit der einen Hand und
halten Sie die Fußplatte mit der anderen Hand,
um zu verhindern, dass Sie sich oder einer
anderen Person die Finger einklemmen.
VORSICHT!
Gefahr von Beschädigungen
Die Beinstütze kann den Fußboden beschädigen.
– Wenn der Sitz bei lang eingestellter Beinstütze
und niedrig eingestellter Sitzhöhe nach
vorn gekippt wird, besteht die Gefahr, dass
die Beinstütze den Boden berührt und ihn
beschädigt.
4.11.4 Beinstütze – Azalea Max
A
1. Ziehen Sie den Hebel A mit der einen Hand und halten
Sie die Beinstütze mit der anderen Hand.
2. Wenn der geeignete Winkel erreicht ist, lassen Sie
den Hebel los. Die Beinstütze rastet in eine der
vorgegebenen Positionen B ein.
1
2
3
4
