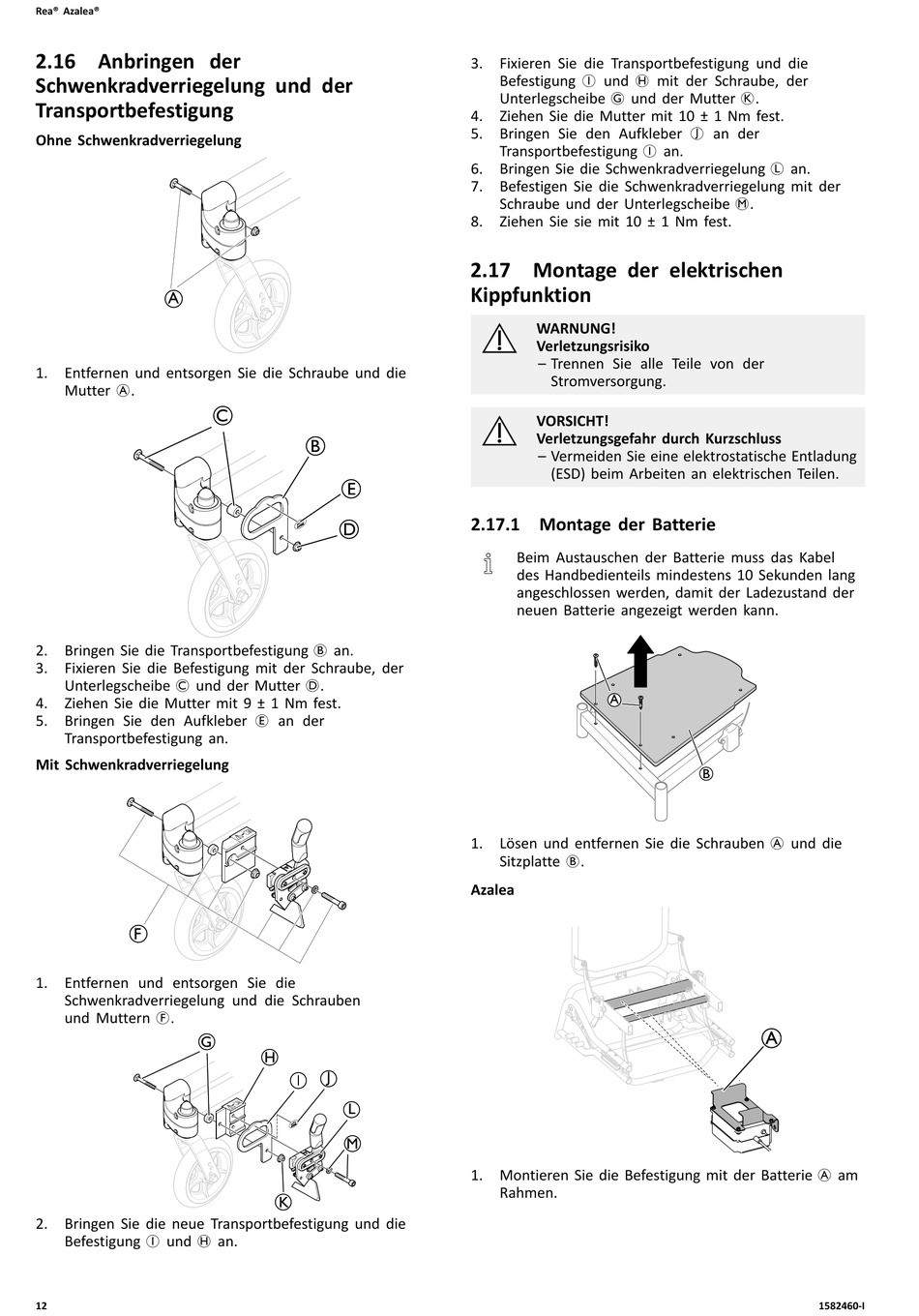

Rea® Azalea®
2.16 Anbringen der
Schwenkradverriegelung und der
Transportbefestigung
Ohne Schwenkradverriegelung
A
1. Entfernen und entsorgen Sie die Schraube und die
Mutter A.
2. Bringen Sie die Transportbefestigung B an.
3. Fixieren Sie die Befestigung mit der Schraube, der
Unterlegscheibe C und der Mutter D.
4. Ziehen Sie die Mutter mit 9 ± 1 Nm fest.
5. Bringen Sie den Aufkleber E an der
Transportbefestigung an.
Mit Schwenkradverriegelung
1. Entfernen und entsorgen Sie die
Schwenkradverriegelung und die Schrauben
und Muttern F.
2. Bringen Sie die neue Transportbefestigung und die
Befestigung I und H an.
12
3. Fixieren Sie die Transportbefestigung und die
Befestigung I und H mit der Schraube, der
Unterlegscheibe G und der Mutter K.
4. Ziehen Sie die Mutter mit 10 ± 1 Nm fest.
5. Bringen Sie den Aufkleber J an der
Transportbefestigung I an.
6. Bringen Sie die Schwenkradverriegelung L an.
7. Befestigen Sie die Schwenkradverriegelung mit der
Schraube und der Unterlegscheibe M.
8. Ziehen Sie sie mit 10 ± 1 Nm fest.
2.17 Montage der elektrischen
Kippfunktion
WARNUNG!
Verletzungsrisiko
– Trennen Sie alle Teile von der
Stromversorgung.
VORSICHT!
Verletzungsgefahr durch Kurzschluss
– Vermeiden Sie eine elektrostatische Entladung
(ESD) beim Arbeiten an elektrischen Teilen.
2.17.1 Montage der Batterie
Beim Austauschen der Batterie muss das Kabel
des Handbedienteils mindestens 10 Sekunden lang
angeschlossen werden, damit der Ladezustand der
neuen Batterie angezeigt werden kann.
A
1. Lösen und entfernen Sie die Schrauben A und die
Sitzplatte B.
Azalea
1. Montieren Sie die Befestigung mit der Batterie A am
Rahmen.
B
A
1582460-I
