5 Installation
 Bauen Sie die Vakuumdurchführung für die Datenübertragung (4668) so ein, dass sich
die Buchse HD D-Sub 78(f) in der Vakuumkammer befindet.

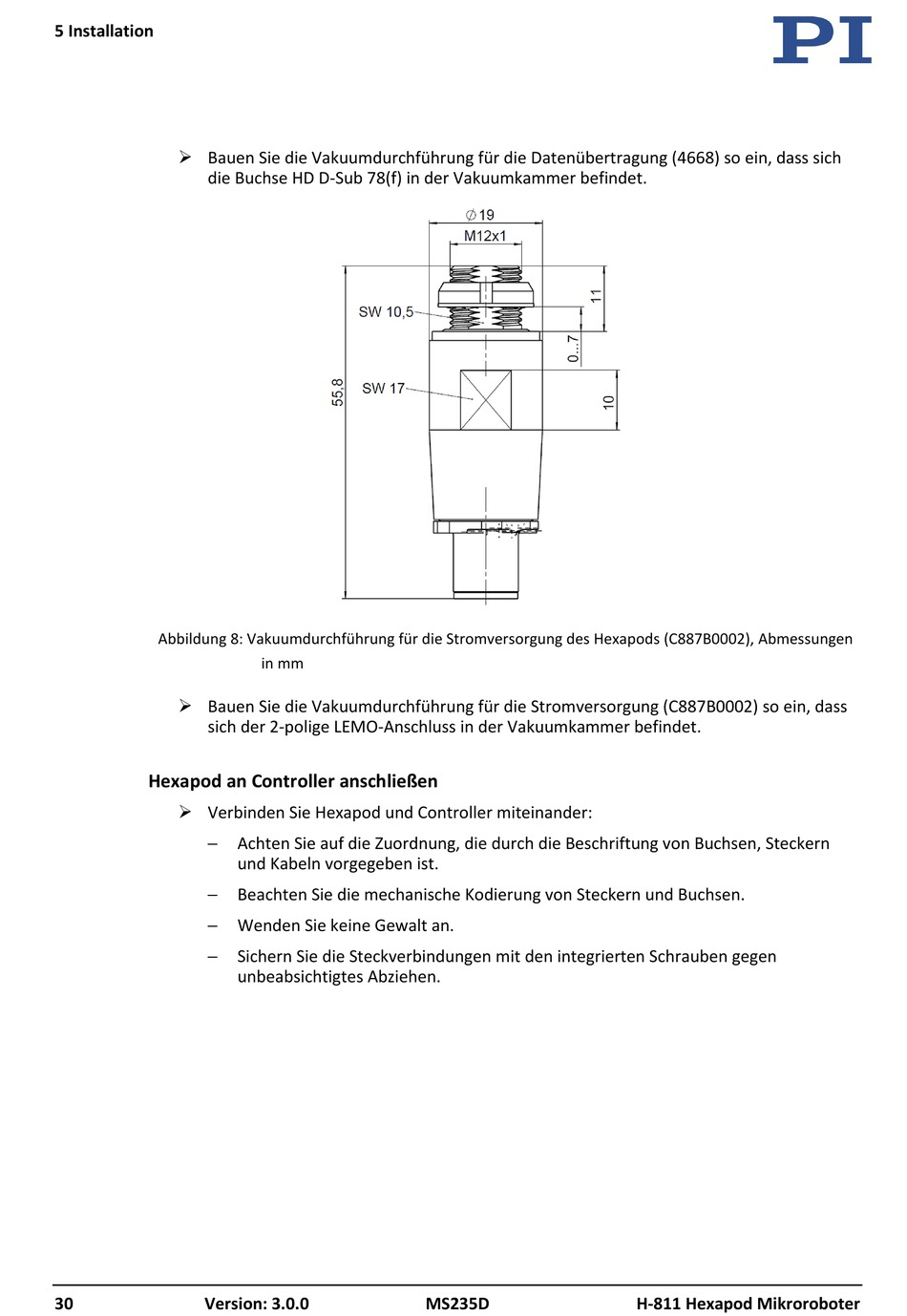

Abbildung 8: Vakuumdurchführung für die Stromversorgung des Hexapods (C887B0002), Abmessungen
 Bauen Sie die Vakuumdurchführung für die Stromversorgung (C887B0002) so ein, dass
sich der 2-polige LEMO-Anschluss in der Vakuumkammer befindet.
Hexapod an Controller anschließen
 Verbinden Sie Hexapod und Controller miteinander:
−
−
−
−
30 Version: 3.0.0
in mm
Achten Sie auf die Zuordnung, die durch die Beschriftung von Buchsen, Steckern
und Kabeln vorgegeben ist.
Beachten Sie die mechanische Kodierung von Steckern und Buchsen.
Wenden Sie keine Gewalt an.
Sichern Sie die Steckverbindungen mit den integrierten Schrauben gegen
unbeabsichtigtes Abziehen.
MS235D H-811 Hexapod Mikroroboter
