3 Produktbeschreibung
INFORMATION
Die Maßzeichnung (S. 63) enthält Folgendes:
Ausrichtung des werkseitigen Koordinatensystems

Lage des werkseitigen Drehpunkts


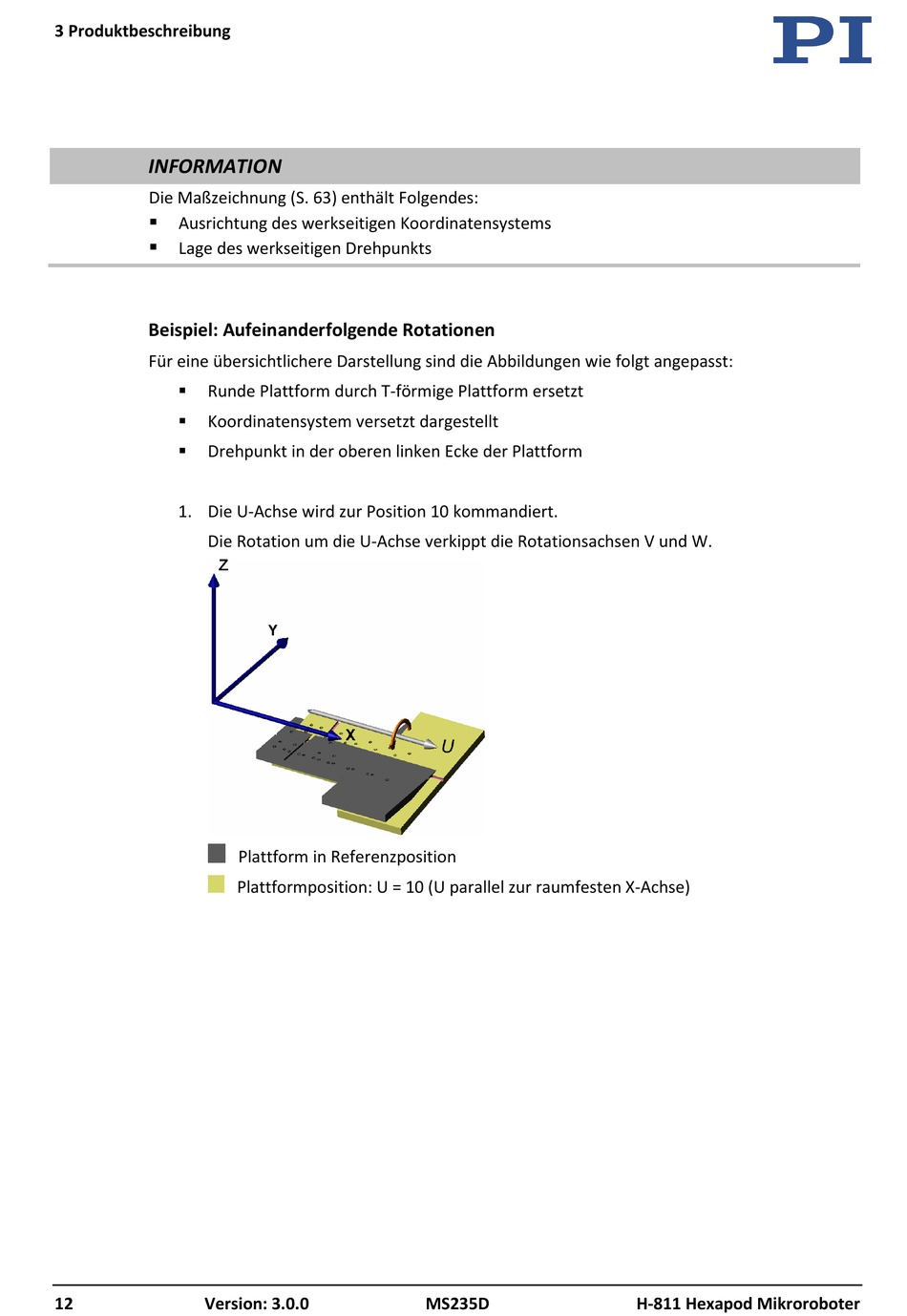

Beispiel: Aufeinanderfolgende Rotationen
Für eine übersichtlichere Darstellung sind die Abbildungen wie folgt angepasst:
Runde Plattform durch T-förmige Plattform ersetzt

Koordinatensystem versetzt dargestellt

Drehpunkt in der oberen linken Ecke der Plattform

1. Die U-Achse wird zur Position 10 kommandiert.
Die Rotation um die U-Achse verkippt die Rotationsachsen V und W.
12 Version: 3.0.0
Plattform in Referenzposition
Plattformposition: U = 10 (U parallel zur raumfesten X-Achse)
