5 Installation

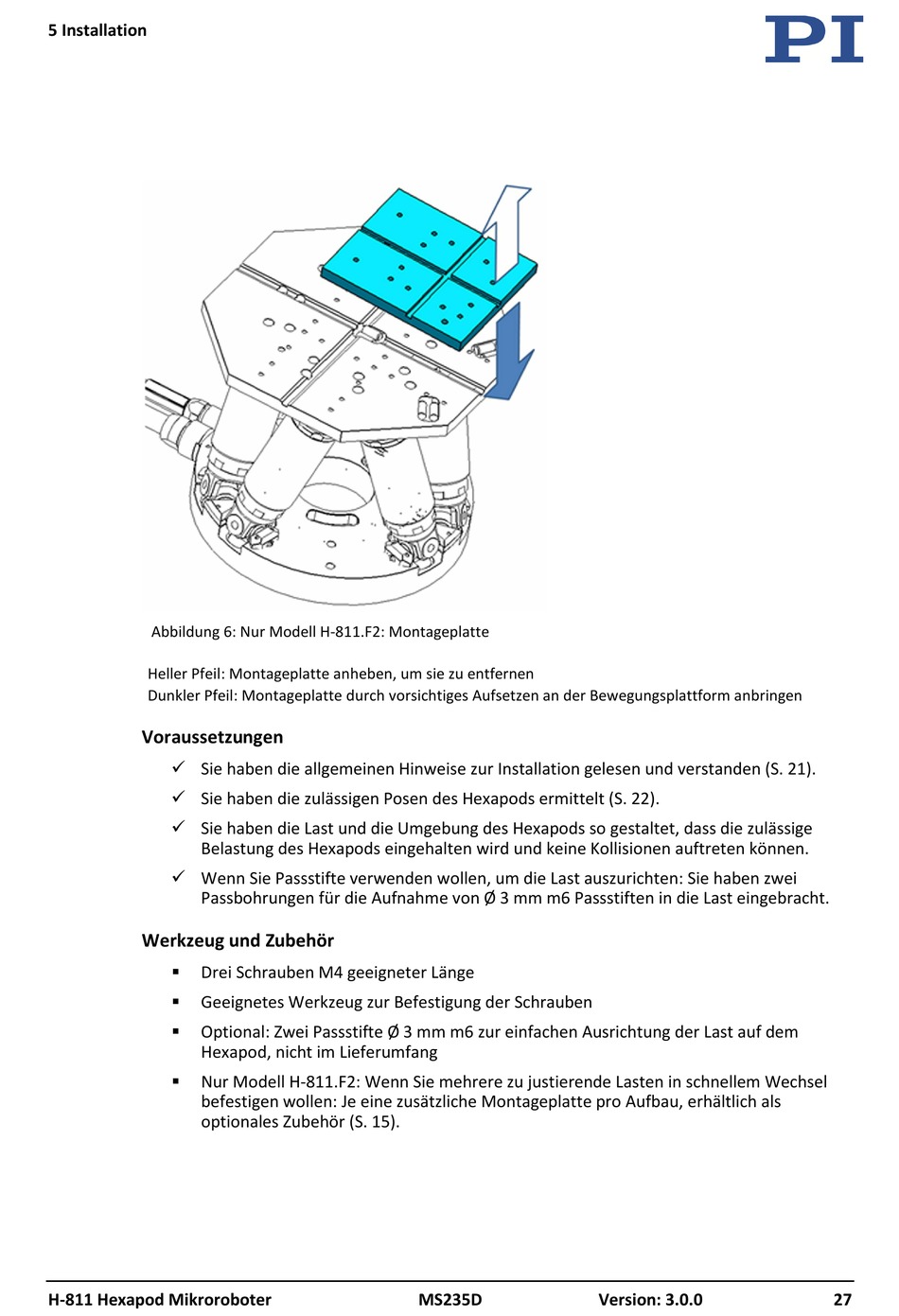

Abbildung 6: Nur Modell H-811.F2: Montageplatte
Heller Pfeil: Montageplatte anheben, um sie zu entfernen
Dunkler Pfeil: Montageplatte durch vorsichtiges Aufsetzen an der Bewegungsplattform anbringen
Voraussetzungen
 Sie haben die allgemeinen Hinweise zur Installation gelesen und verstanden (S. 21).
 Sie haben die zulässigen Posen des Hexapods ermittelt (S. 22).
 Sie haben die Last und die Umgebung des Hexapods so gestaltet, dass die zulässige
Belastung des Hexapods eingehalten wird und keine Kollisionen auftreten können.
 Wenn Sie Passstifte verwenden wollen, um die Last auszurichten: Sie haben zwei
Passbohrungen für die Aufnahme von Ø 3 mm m6 Passstiften in die Last eingebracht.
Werkzeug und Zubehör
Drei Schrauben M4 geeigneter Länge

Geeignetes Werkzeug zur Befestigung der Schrauben

Optional: Zwei Passstifte Ø 3 mm m6 zur einfachen Ausrichtung der Last auf dem

Hexapod, nicht im Lieferumfang
Nur Modell H-811.F2: Wenn Sie mehrere zu justierende Lasten in schnellem Wechsel

befestigen wollen: Je eine zusätzliche Montageplatte pro Aufbau, erhältlich als
optionales Zubehör (S. 15).
