5 Installation
Voraussetzungen
 Der Controller ist ausgeschaltet, d.h. der Ein-/Ausschalter befindet sich in der
Stellung
 Sie haben das fest am Hexapod installierte Datenübertragungskabel mit dem
mitgelieferten Steckerhalter auf der Unterlage befestigt (S. 23).
Werkzeug und Zubehör
Datenübertragungskabel und Stromversorgungskabel, separat (S. 14) erhältlich

Wenn Sie einen vakuumtauglichen Hexapod in einer Vakuumkammer betreiben wollen:

Geeignetes Werkzeug zur Installation der Vakuumdurchführung
Wenn notwendig: Vakuumdurchführungen installieren

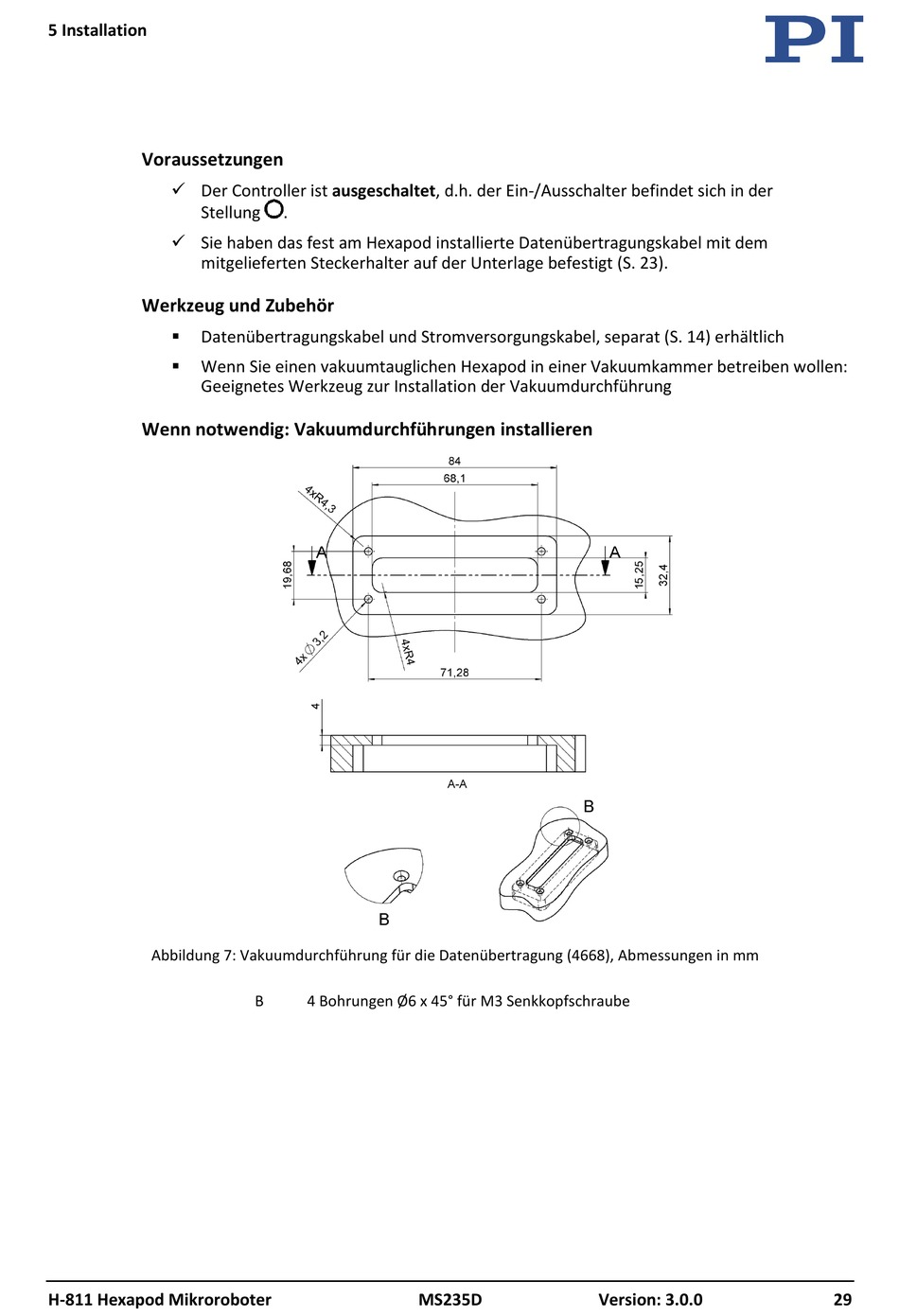

Abbildung 7: Vakuumdurchführung für die Datenübertragung (4668), Abmessungen in mm
H-811 Hexapod Mikroroboter
.
B 4 Bohrungen Ø6 x 45° für M3 Senkkopfschraube
