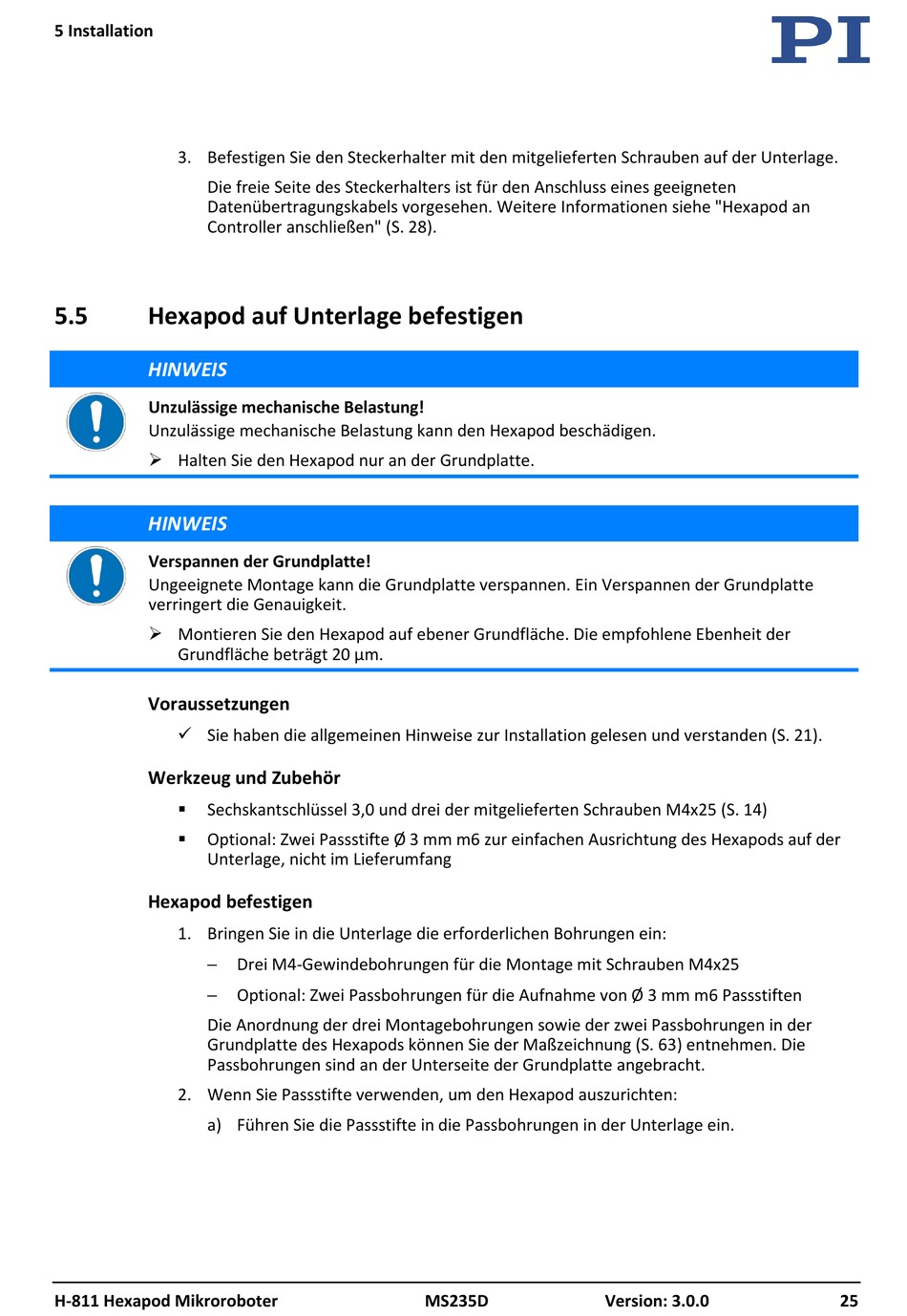

PI H-811.I2 Benutzerhandbuch Seite 29

5 Installation
3. Befestigen Sie den Steckerhalter mit den mitgelieferten Schrauben auf der Unterlage.
Die freie Seite des Steckerhalters ist für den Anschluss eines geeigneten
Datenübertragungskabels vorgesehen. Weitere Informationen siehe "Hexapod an
Controller anschließen" (S. 28).
5.5 Hexapod auf Unterlage befestigen
HINWEIS
Unzulässige mechanische Belastung!
Unzulässige mechanische Belastung kann den Hexapod beschädigen.
 Halten Sie den Hexapod nur an der Grundplatte.
HINWEIS
Verspannen der Grundplatte!
Ungeeignete Montage kann die Grundplatte verspannen. Ein Verspannen der Grundplatte
verringert die Genauigkeit.
 Montieren Sie den Hexapod auf ebener Grundfläche. Die empfohlene Ebenheit der
Grundfläche beträgt 20 µm.
Voraussetzungen
 Sie haben die allgemeinen Hinweise zur Installation gelesen und verstanden (S. 21).
Werkzeug und Zubehör
Sechskantschlüssel 3,0 und drei der mitgelieferten Schrauben M4x25 (S. 14)

Optional: Zwei Passstifte Ø 3 mm m6 zur einfachen Ausrichtung des Hexapods auf der

Unterlage, nicht im Lieferumfang
Hexapod befestigen
1. Bringen Sie in die Unterlage die erforderlichen Bohrungen ein:
−
−
Die Anordnung der drei Montagebohrungen sowie der zwei Passbohrungen in der
Grundplatte des Hexapods können Sie der Maßzeichnung (S. 63) entnehmen. Die
Passbohrungen sind an der Unterseite der Grundplatte angebracht.
2. Wenn Sie Passstifte verwenden, um den Hexapod auszurichten:
a) Führen Sie die Passstifte in die Passbohrungen in der Unterlage ein.
H-811 Hexapod Mikroroboter
Drei M4-Gewindebohrungen für die Montage mit Schrauben M4x25
Optional: Zwei Passbohrungen für die Aufnahme von Ø 3 mm m6 Passstiften
