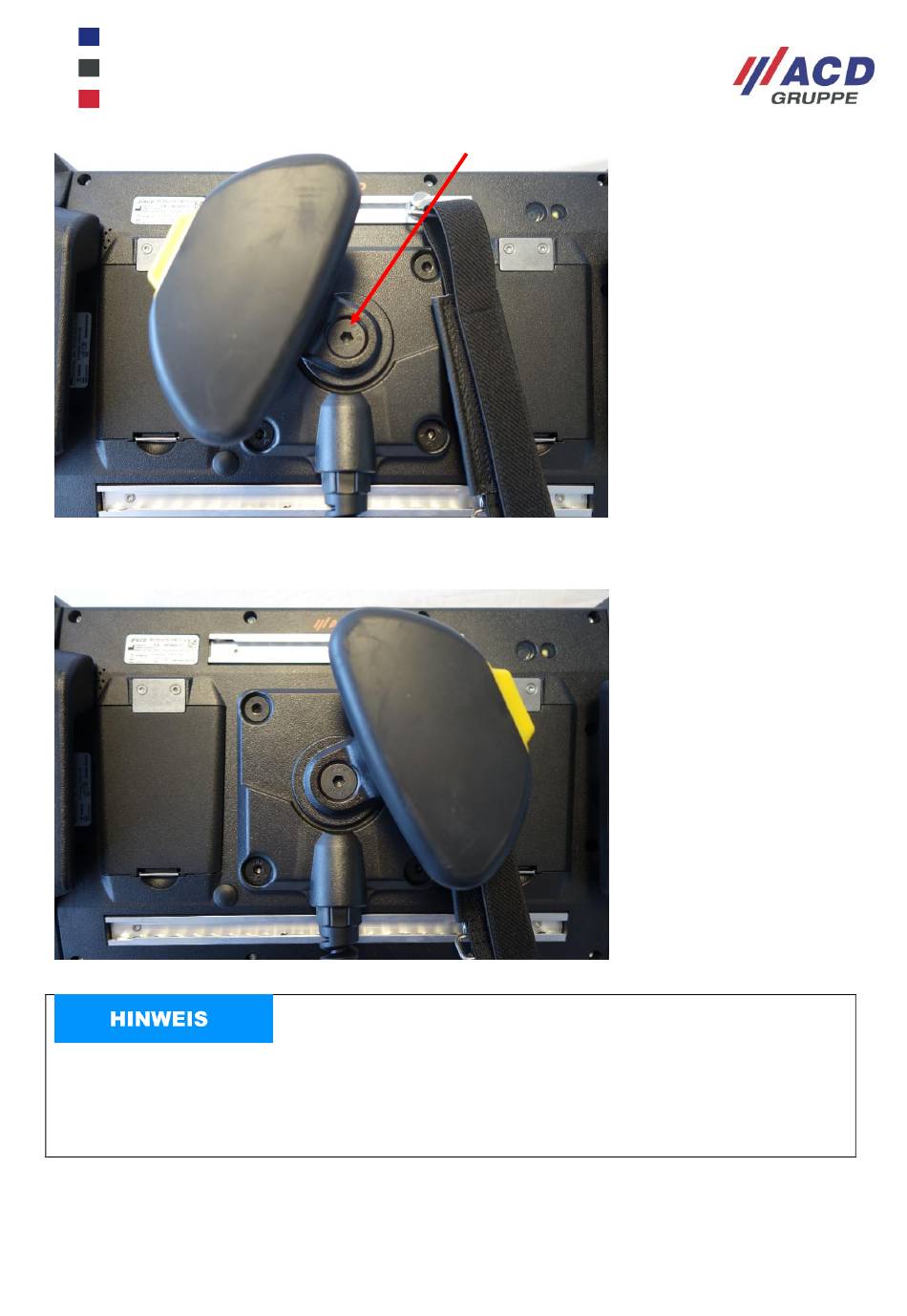

Abbildung 13: M2Smart HMI10 Wired Rückseite Verstellung Griff 1
2. Griff in die Linkshänder-Position drehen und Schraube wieder anziehen. Das Anzugsdrehmoment beträgt
0,5 Nm.
®
Abbildung 14: M2Smart HMI10 Wired Rückseite Verstellung Griff 2
Drehen Sie den Griff nur innerhalb der vorgesehenen Bereichs für den Links-/Rechtshänderbetrieb, um eine
Beschädigung des Kabels zum Zustimmtaster zu vermeiden. Dabei ist die Schraube nur zu lösen und nicht
ganz herauszunehmen. Nach 10-maligem Öffnen und Schliessen der Schraube ist die eingelegte Dichtung
zu tauschen, um die angegebene Schutzart zu gewährleisten.
