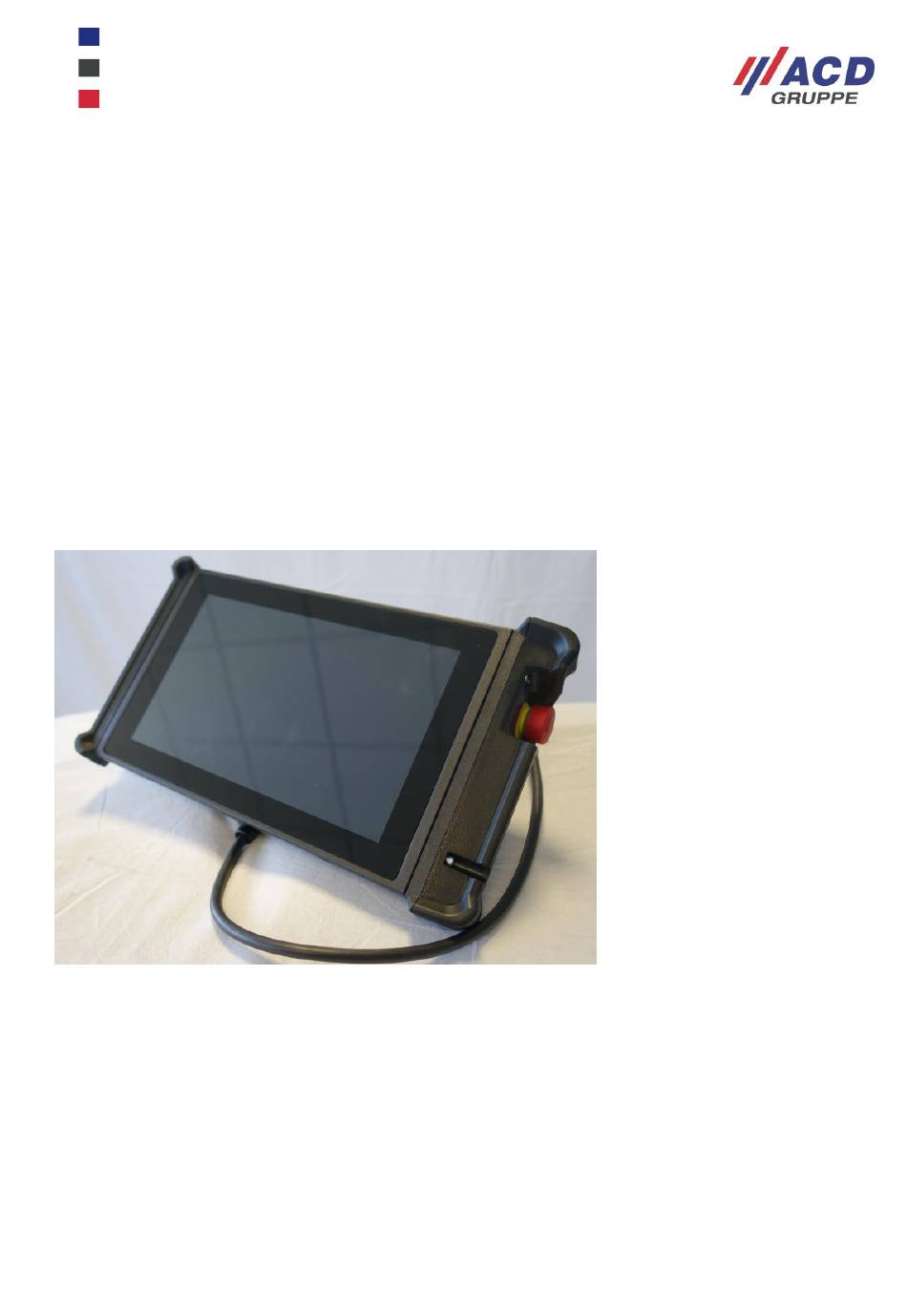

Bedien-Projektierungshandbuch _M2Smart
Bedien- und Projektierungshandbuch /
Operating and Project Engineering Manual
®
M2Smart
HMI10 Wired
Version: 1.10
®
HMI10 Wired_V1.10_de_en
1 / 71

Werbung

loading

Verwandte Anleitungen für ACD GRUPPE M2Smart HMI10 Wired

Inhaltszusammenfassung für ACD GRUPPE M2Smart HMI10 Wired

  • Seite 1 Operating and Project Engineering Manual ® M2Smart HMI10 Wired Version: 1.10 © Copyright ACD Gruppe Dieses Dokument darf ohne Zustimmung weder vervielfältigt noch Dritten zugänglich gemacht werden. This document may not be duplicated or made accessible to third parties without permission. ®...
  • Seite 2 Änderungsverzeichnis Version Datum Änderung Beschreibung 1.00 21-07-2022 Neu erstellt 1.10 20-10-2022 Englische Version eingefügt List of Changes Version Date Change Description 1.00 21-07-2022 First issue 1.10 20-10-2022 English version added ® Bedien-Projektierungshandbuch _M2Smart HMI10 Wired_V1.10_de_en 2 / 71...
  • Seite 3 Inhaltsübersicht / Table of Contents Deutsch Vorwort ......................6 Zweck des Dokuments ....................6 Zielgruppe für die Dokumentation ................6 Bedingungen für die Zielgruppen ................6 Dokumentenursprung ....................7 Aktualität ........................7 Weiterführende Dokumentation ................7 ACD Support ......................8 Rechtliche Hinweise und Warnhinweiskonzept ..........
  • Seite 4 11 Systemupdate .................... 32 11.1 Akku einlegen für Systemupdate ................32 12 Störungshilfe/Diagnose ................33 13 Reinigungs- und Pflegehinweise ..............34 ® 14 Entsorgung vom M2Smart HMI10 Wired ..........35 14.1 Sonstiges ........................ 35 ® 15 EU-Konformitätserklärung M2Smart HMI10 Wired ........35 16 Zubehör ......................
  • Seite 5 ® 24 Commissioning of the M2Smart HMI10 Wired .......... 60 24.1 Interfaces and Wiring ....................60 24.2 Example Connection ....................60 ® 25 Features of the M2Smart HMI10 Wired ............ 61 25.1 Camera ........................61 25.2 WLAN/BT-Compatible Short-Range Radio ............. 61 25.3 RFID/NFC Reader (as Option) ................
  • Seite 6 1 Vorwort 1.1 Zweck des Dokuments ® Dieses Dokument beschreibt das M2Smart HMI10 Wired. ® Das M2Smart HMI10 Wired soll an Maschinen eingesetzt werden, die z. B. über eine Sicherheitssteuerung (Safety-SPS) verfügen und ein drahtgebundenes Sicherheitssystem für einen Not-Halt und für eine Zustimmfunktion benötigen.
  • Seite 7 Version zum Download. Im Zweifelsfall wenden Sie sich bitte an den technischen Support (siehe auch Kapitel 1.7). 1.6 Weiterführende Dokumentation Auf der Homepage der ACD Gruppe finden Sie zukünftig unter https://www.acd-gruppe.de/en/downloads/ weiterführende Dokumentationen zu diesem Thema zum Download. ®...
  • Seite 8 1.7 ACD Support Die Supporthotline können sie unter folgenden Adressen erreichen: ///ACD Elektronik GmbH Engelberg 2 88480 Achstetten Tel.: +49 7392 708-488 E-Mail: support.technik@acd-elektronik.de Web: https://www.acd-gruppe.de/ Die Supporthotline steht Ihnen von Montag bis Donnerstation von 8.00 Uhr bis 17.00 Uhr, sowie am Freitag von 8.00 Uhr bis 15.00 Uhr zur Verfügung.
  • Seite 9 Dieses Signalwort warnt vor möglichen Sachschäden oder gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb. Mit dieser Warnung wird auf die möglichen Folgen beim Berühren von elektrostatisch empfindlichen Bauteilen hingewiesen. 2.3.2 Sicherheitshinweise 2.3.2.1 ESD Warnhinweise Die Handhabungsvorschriften für elektrostatisch gefährdete Bauelemente sind zu beachten! Elektronische Bauteile sind generell durch elektrostatische Entladungen (Electro Static Discharge) gefährdet.
  • Seite 10 2.3.2.2 Sicherheits-Netzwerk Hinweise ACD bietet Produkte und Lösungen mit Industrial Sicherheits-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Sicherheits-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht.
  • Seite 11 ® Stellen Sie das M2Smart HMI10 Wired nicht in der Nähe von Wärmequellen (Heizlüftern o. ä.) auf und setzen Sie es niemals direkter Sonneneinstrahlung, übermäßigen Staubquellen oder Erschütterungen aus. Achten Sie darauf, dass keine Stolpergefahr durch das Anschlusskabel besteht. ® Die maximal erlaubten Umgebungstemperaturen für das M2Smart HMI10 Wired sind nachfolgend aufgeführt.
  • Seite 12 3 Bestimmungsgemäße Verwendung Als bestimmungsgemäße Verwendung gilt: ® Die M2Smart HMI10 Wired dient zur kabelgebundenen Maschinenbedienung und -beobachtung. ® Der bestimmungsgemäße Gebrauch des M2Smart HMI10 Wired erstreckt sich von der Beobachtung und Parametrierung bis hin zur Bedienung von Maschinen, wie zum Beispiel: ...
  • Seite 13 Bedienen Sie den Touchsreen grundsätzlich nur mit den Fingerkuppen oder mit einem dafür vorgesehenen Touch-Pen. Verwenden Sie niemals Kugelschreiber oder andere spitze Gegenstände. ® Für einen sicheren Halt das M2Smart HMI10 Wired ist diese mit dem Halteband zu verwenden. ® Achten Sie darauf, dass das Kabel des M2Smart HMI10 Wired nicht durch Flurförderfahrzeuge, Scharfe Gegenstände, ätzende- heiße Flüssigkeiten, etc.
  • Seite 14 Abbildung 1: Anwendung nach DIN ISO 13849-1 - Ermittlung der erforderlichen Performance Levels (PL) Für die bessere Einschätzung der Risiken sind Aussagen der EN 62061 angeführt. Das Grundprinzip des Risikos wird immer gleich bewertet: Die Schwere des möglichen Schadens und die Wahrscheinlichkeit des Eintritts des Schadens. Durchschnittliche Wahrscheinlichkeit Performance Level (PL) eines gefährlichen Ausfalls je Stunde...
  • Seite 15 5 Begriffe und Abkürzungen 5.1 Abkürzungen Abkürzung Englisch Deutsch B10d Anzahl von Zyklen, bis 10 % der Komponenten gefahrbringend ausfallen (je Kanal) Performance Level Diskreter Level, der die Fähigkeit von sicherheitsgerichteten Geräten angibt, eine Sicherheitsfunktion unter vorhersehbaren Bedingungen auszuführen Bluetooth Bluetooth Tabelle 3: Abkürzungen 5.2 Begriffe...
  • Seite 16 ® 6 Beschreibung M2Smart HMI10 Wired 6.1 Übersicht ® Der Lieferumfang des M2Smart HMI10 Wired besteht aus folgenden Komponenten: ®  M2Smart HMI10 Wired mit oder ohne Zustimmtaster ®  M2Smart HMI10 Wired mit 5m oder 10m Kabel  Warn- und Sicherheitshinweise Abbildung 2: Geräterückseite mit beiden Varianten Bitte prüfen Sie den Packungsinhalt direkt nach Erhalt auf Vollständigkeit und Beschädigungen.
  • Seite 17 6.2 Übersicht Gerät Die nebenstehende Abbildung ® zeigt das M2Smart HMI10 Wired mit Not-Halt an der rechten Seite. ® Abbildung 3: M2Smart HMI10 Wired mit dem Not-Halt Taster Die nebenstehende Abbildung ® zeigt das M2Smart HMI10 Wired mit dem Zustimmtaster auf der Rückseite.
  • Seite 18 6.3 Abmessungen ® Nachfolgend sind die Abmessungen des M2Smart HMI10 Wired abgebildet. ® Abbildung 5: Abmessungen M2Smart HMI10 Wired mit Zustimm-Taster ® Abbildung 6: Abmessungen M2Smart HMI10 Wired ohne Zustimm-Taster ® Bedien-Projektierungshandbuch _M2Smart HMI10 Wired_V1.10_de_en 18 / 71...
  • Seite 19 ® 6.4 Technische Daten M2Smart HMI10 Wired Technische Daten Versorgung 15 W, 12 V / 24 V (+/- 15 %) DC Gehäuse ABS/PC Schutzart IP54 -20 °C bis 50°C/-4 °F bis 122 °F Betriebstemperatur Einsatz bis -20 °C/-4 °F im Kühlraum bzw. Außenbereich ist zulässig. Betauung des Geräts ist zu vermeiden.
  • Seite 20 6.5 Not-Halt 6.5.1 Technische Daten de Not-Halts Technische Daten Kontaktart 2-kanaliger Not-Halt-Taster; 2Ö Elektrische 50.000 Schaltzyklen Lebensdauer Mechanische 50.000 Schaltzyklen Lebensdauer B10d 250.000 Zwangsöffnung Gemäß EN 60947-5-1, Anh. K Entriegelung Rechts- und Linksdrehung Normen EN 60947-5-1, EN 60947-5-5, EN ISO 13850 Tabelle 6: Technische Daten Not-Halt ®...
  • Seite 21 6.6 Zustimmtaster 6.6.1 Technische Daten des Zustimmtasters Technische Daten Kontaktart 3-stufiger Zustimmtaster Elektrische 100.000 Schaltzyklen Lebensdauer Mechanische Stufe 1—2—1: 1.000.000 Schaltzyklen Lebensdauer Stufe 1—2—3—1: 100.000 Schaltzyklen B10d 100.000 Schalthäufigkeit 1200 Schaltzyklen /Stunde Normen EN 60947-5-1, EN 60947-5-8, EN 60204-1 Tabelle 7: Technische Daten Zustimmtaster ®...
  • Seite 22 6.7 Anschlusskabel Das Anschlusskabel hat eine Länge von 5 Metern (optional ist eine Version mit 10 Metern verfügbar). 6.7.1 Technische Daten des Anschlusskabels Technische Daten Außenmantel PUR flammwidrig, Farbe schwarz Adernzahl Nennquerschnitt 0,34 mm² Außen-Ø 7,5 mm 5x Leitungs-Ø bewegt Mindestbiegeradius 3x Leitungs-Ø...
  • Seite 23 ® 7 Inbetriebnahme M2Smart HMI10 Wired Bei der Inbetriebnahme stellen Sie bitte sicher, dass das verwendetet Netzteil die Anforderung in den Technischen Daten zu dem Gerät einhält und richtig verdrahtet wurde. Ist das Gerät mit Spannung versorgt, leuchtet die Charge-LED grün auf. Das Netzteil muss kurzschlussfest sein und mindestens 15 W liefern können.
  • Seite 24 7.2 Einschalten ® Um das M2Smart HMI10 Wired einzuschalten, nutzen Sie bitte die folgende Taste: Taste „On/Off“  ® Die Status-LED leuchtet grün, sobald das M2Smart HMI10 Wired eingeschaltet ist. Der Homescreen des Betriebssystems bzw. die gewohnte Arbeitsumgebung erscheint auf dem Display. 1 –...
  • Seite 25 7.3 Ausschalten ® Um das M2Smart HMI10 Wired auszuschalten, nutzen Sie bitte die folgende Taste: Taste „On/Off“ (für drei Sekunden gedrückt halten)  Dann erscheint auf der rechten Seite ein Dialog auf dem Display mit den folgenden Optionen  Ausschalten ...
  • Seite 26 Die LEDs sind von oben beginnend wie folgt angeordnet:  ON-LED (LED 1)  Charge-LED (LED 2)  Applikations-LED (LED 3) LED 1: ON-LED Die ON-LED steht für den Betriebszustand. LED 2: Charge-LED Die Charge-LED gibt den Zustand des Akkus an. LED 3: Applikations-LED Die Applikations-LED kann von jeder Applikation auf dem Gerät gesteuert werden und die Funktion kann frei definiert werden.
  • Seite 27 ® 8 Inbetriebnahme M2Smart HMI10 Wired 8.1 Schnittstellen und Verdrahtung Beachten Sie die ESD-Warnhinweise aus dem Kapitel ESD Warnhinweise (siehe Kapitel 2.3.2.1). ® Bevor am M2Smart HMI10 Wired Verdrahtungsarbeiten ausgeführt werden, sollte ein Potential-Ausgleich auf die Erdung erfolgen (Schaltschrank oder Erdungsanschluss berühren). So können elektrostatische Ladungen (durch Kleidung, Schuhwerk) abgebaut werden.
  • Seite 28 ® Abbildung 10: M2Smart HMI10 Wired Beispielschaltung Eine bessere Übersicht der Anschlussbelegung kann im Kapitel 6.7.2 Anschlussbelegung der Tabelle 8 entnommen werden. ® 9 Merkmale des M2Smart HMI10 Wired 9.1 Kamera ® Auf der Rückseite des M2Smart HMI10 Wired befindet sich eine 5 MP Autofokus-Kamera mit Blitz/Beleuchtung.
  • Seite 29 9.3 RFID/NFC-Reader (als Option) Das Gerät verfügt optional über einen RFID/NFC-Reader PN7150 mit integrierter Firmware, der nachfolgende Betriebsarten bzw. Protokolle unterstützt. NFC-IP Modes: Reader NFC-Forum Tag-Type 1 bis 5, P2P activ Initiator und Target, P2P passiv Initiator und Target, Reader/Writer mode, Peer to Peer mode und Card emulation. Reader (PCD-VCD): ISO/IEC 14443A/B, ISO/IEC15693, MIFARE Classic/DESFire, Sony FeliCa.
  • Seite 30 ® 10 Handhabung des M2Smart HMI10 Wired 10.1 Halteband 10.1.1 Halteband einstellen Um das Halteband einzustellen, drehen Sie die Haltebandverriegelungen entsprechend, bis diese sich leicht bewegen lässt. Führen Sie nun das Halteband entlang der Haltebandschiene, bis die optimale Position gefunden wurde. Bei der gewünschten Position muss die Haltebandverriegelung entsprechend verdreht werden bis diese nicht mehr verschoben werden kann.
  • Seite 31 ® Abbildung 13: M2Smart HMI10 Wired Rückseite Verstellung Griff 1 2. Griff in die Linkshänder-Position drehen und Schraube wieder anziehen. Das Anzugsdrehmoment beträgt 0,5 Nm. ® Abbildung 14: M2Smart HMI10 Wired Rückseite Verstellung Griff 2 Drehen Sie den Griff nur innerhalb der vorgesehenen Bereichs für den Links-/Rechtshänderbetrieb, um eine Beschädigung des Kabels zum Zustimmtaster zu vermeiden.
  • Seite 32 11 Systemupdate ® Um ein Systemupdate durchzuführen muss hierzu ein M2Smart Akku in das Gerät eingelegt werden. 11.1 Akku einlegen für Systemupdate ® Auf der Geräterückseite des M2Smart HMI10 Wired befinden sich zwei Akkufächer. Hiervon ist das linke ® Akkufach für die Versorgung des Gerätes vorgesehen. Das rechte Akkufach ist beim M2Smart HMI10 Wired mit einer Ersatzakku Abdeckung verschlossen.
  • Seite 33 Um den jeweiligen Akku zu entnehmen, drücken Sie die Verriegelung in Richtung der Akkufläche. Der Akku kann dann über die Verriegelung leicht angehoben und aus dem Akkufach entnommen werden. Abbildung 16: Akku entnehmen Um den Akku in das Gerät einzulegen, führen Sie diesen schräg nach unten in das Akkufach ein. Legen Sie den Akku so ein, dass die Kontakte des Akkus zu den Kontakten des Gerätes ausgerichtet sind.
  • Seite 34 13 Reinigungs- und Pflegehinweise ® Reinigen Sie das M2Smart HMI10 Wired, indem Sie es fest auf eine Fläche (z. B. Tisch) aufsetzen. So haben Sie einen sicheren Halt und das mobile HMI Gerät kann Ihnen während des Reinigungsvorganges nicht aus der Hand gleiten. Zur Reinigung des Touchscreens folgende Hinweise beachten: Da das Display auf Berührungen reagiert und so das aktive Programm beeinträchtigt oder gestört werden ®...
  • Seite 35 ® 14 Entsorgung vom M2Smart HMI10 Wired Elektronikgeräte inklusive Zubehör sind fachgerecht zu entsorgen. Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Bitte beachten Sie die Bestimmungen zur Entsorgung von Elektro- und Elektronikgeräten! 14.1 Sonstiges EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-...
  • Seite 36 16 Zubehör ® Folgend wird das Zubehör des M2Smart HMI10 Wired beschreiben: ® 16.1 Wandhalterung M2Smart HMI10 Wired ® Passive Wandhalterung zur sicheren Montage des M2Smart HMI10 Wired an der Wand inklusive ® Haltemagnete für das M2Smart HMI10 Wired. Dient zur Wandmontage der Halterung mit 4x Schrauben M6. Die Schrauben sind nicht im Lieferumfang enthalten.
  • Seite 37 ® 16.2 Kabelhalterung M2Smart HMI10 Wired ® Kabelhalterung für die Wandhalterung des M2Smart HMI10 Wired zur einfachen Verstauung des Kabels. Die Befestigung der Kabelhalterung erfolgt ber die vier Schrauben M6 der Wandhalterung. Die Schrauben sind nicht im Lieferumfang enthalten. ® Abbildung 18: Kabelhalterung M2Smart HMI10 Radio Technische Daten...
  • Seite 38 ® Abbildung 19: M2Smart Displayschutzfolie 10,1 Zoll/reflexionsarm ® 16.4 M2Smart Displayschutzfolie 10,1 Zoll ® AirGlass Displayschutzfolie für das M2Smart mit 10,1 Zoll mit Anti-Fingerprint-Technologie, Ultra-Dünn, 9H- Ritzhärte, Stoßfestigkeit IK06. Bestehend aus: ®  Displayschutzfolie für M2Smart mit 10,1 Zoll  Montage-Set für Displayschutzfolie ®...
  • Seite 39 17 Foreword 17.1 Purpose of the Document ® This document describes the M2Smart HMI10 Wired. ® The M2Smart HMI10 Wired is intended for use on machines that have, for example, a safety controller (safety PLC) and require a wired safety system for an emergency stop and for an enabling function. ®...
  • Seite 40 Target group Conditions Electrician Electrical engineering training or corresponding professional training or work experience Knowledge about:  PLC and/or CNC  Operation of the system  Valid safety regulations  Error detection and correction Commissioning Electrical engineering training or corresponding professional training or work engineer experience Knowledge about:...
  • Seite 41 17.7 ACD Support You can reach the support hotline at the following addresses: ///ACD Elektronik GmbH Engelberg 2 88480 Achstetten, Germany Tel.: +49 7392 708-488 E-mail: support.technik@acd-elektronik.de Web: https://www.acd-gruppe.de/en/ The support hotline is available from Monday to Thursday from 8:00 am to 5:00 pm and on Fridays from 8:00 am to 3:00 pm.
  • Seite 42 This signal word warns of possible material damage or provides useful additional information about assembly or operation. This warning draws attention to the possible consequences of touching electrostatically sensitive components. 18.3.2 Safety Instructions 18.3.3 ESD Warnings The handling instructions for electrostatically sensitive components must be observed! Electronic components are generally at risk from electrostatic discharge (ESD).
  • Seite 43 18.3.3.1 Safety Network Notices ACD offers products and solutions with industrial safety functions that support the safe operation of plants, systems, machines and networks. To secure plants, systems, machines and networks against cyber threats, it is necessary to implement (and continuously maintain) an end-to-end industrial security concept that reflects the current state of the art.
  • Seite 44 ® Before using the M2Smart HMI10 Wired near medical devices (e.g. pacemakers), ask a doctor or the manufacturer of the medical devices. ® The M2Smart HMI10 Wired must not be used in potentially explosive atmospheres. ® Before use, check the M2Smart HMI10 Wired and the connection cable for damage.
  • Seite 45 19 Designated Use Intended use is considered to be as follows: ® The M2Smart HMI10 Wired is used for wired machine operation and monitoring. ® The intended use of the M2Smart HMI10 Wired ranges from monitoring and parameterization to the operation of machines, such as: ...
  • Seite 46 Only operate the touchscreen with your fingertips or a touch pen intended for this purpose. Never use a pen or other pointed objects. ® To hold the M2Smart HMI10 Wired securely, use it with the retaining strap. ® Ensure that the cable of the M2Smart HMI10 Wired cannot be damaged by industrial trucks, sharp objects, caustic hot liquids, etc.
  • Seite 47 Figure 21: Usage according to DIN ISO 13849-1 - determination of the required Performance Levels (PL) For a better assessment of the risks, statements of EN 62061 are quoted. The basic principle of risk is always evaluated in the same way: The severity of the potential harm and the likelihood of the harm occurring.
  • Seite 48 21 Terms and Abbreviations 21.1 Abbreviations Abbreviation Explanation B10d Number of cycles until 10 % of the components fail dangerously (per channel) Performance Level Discrete level indicating the ability of safety-related devices to perform a safety function under foreseeable conditions Bluetooth Bluetooth Table 17: Abbreviations...
  • Seite 49 ® 22 Description of M2Smart HMI10 Wired 22.1 Overview ® The scope of delivery of the M2Smart HMI10 Wired consists of the following components: ®  M2Smart HMI10 Wired with or without enabling switch ®  M2Smart HMI10 Wired with 5 m or 10 m cable ...
  • Seite 50 22.2 Device Overview The adjacent figure shows the ® M2Smart HMI10 Wired with emergency stop on the right side. ® Figure 23: M2Smart HMI10 Wired with the emergency stop button The adjacent figure shows the ® M2Smart HMI10 Wired with the enabling switch on the back.
  • Seite 51 22.3 Dimensions ® The dimensions of the M2Smart HMI10 Wired are shown below. ® Figure 25: Dimensions of the M2Smart HMI10 Wired with enabling switch ® Figure 26: Dimensions of the M2Smart HMI10 Wired without enabling switch ® Bedien-Projektierungshandbuch _M2Smart HMI10 Wired_V1.10_de_en 51 / 71...
  • Seite 52 ® 22.4 Technical Data for M2Smart HMI10 Wired Technical Data Supply 15 W, 12 V / 24 V (+/- 15 %) DC Housing ABS/PC Protection Class IP54 -20 °C to 50 °C/-4 °F to 122 °F Operating Temperature Operation to -20 °C/-4 °F in cold store or outdoors is permissible. Condensation in the device must be avoided.
  • Seite 53 22.5 Emergency stop 22.5.1 Technical Data of the emergency stop Technical Data Contact Type 2-channel emergency stop button; 2 n/c Electrical Life 50,000 switching cycles Mechanical Life 50,000 switching cycles B10d 250000 Forced Opening According to EN 60947-5-1, Appendix K Unlocking Right and left rotation Standards...
  • Seite 54 22.6 Enabling switch 22.6.1 Technical Data of the enabling switch Technical Data Contact Type 3-stage enabling switch Electrical Life 100,000 switching cycles Stage 1—2—1: 1,000,000 switching cycles Mechanical Life Stage 1—2—3—1: 100,000 switching cycles B10d 100000 Switching Frequency 1200 switching cycles/hour Standards EN 60947-5-1, EN 60947-5-8, EN 60204-1 Table 21: Technical data for enabling switch...
  • Seite 55 22.7 Connection cable The connection cable has a length of 5 meters (a version with 10 meters is optionally available). 22.7.1 Technical Data of the cables Technical Data Outer Jacket PUR flame retardant, color black Number of Cores Nominal Cross Section 0.34 mm²...
  • Seite 56 ® 23 Commissioning of the M2Smart HMI10 Wired During commissioning, please ensure that the power supply unit used complies with the requirements in the technical data for the device and has been wired correctly. If the device is supplied with voltage, the Charge LED lights up green. The power supply unit must be short-circuit proof and capable of supplying at least 15 W.
  • Seite 57 23.2 Turning on the Device ® To turn on the M2Smart HMI10 Wired, use the following key:  "On/Off" Button ® The status LED is lit green as soon as the M2Smart HMI10 Wired is turned on. The home screen of the operating system or the normal working environment appears on the display.
  • Seite 58 23.3 Turn off ® To turn off the M2Smart HMI10 Wired, please use the following key:  "On/Off" button (hold for three seconds) Then a dialog appears on the right side of the display with the following options  Turn off ...
  • Seite 59 The LEDs are arranged as follows from top to bottom:  ON LED (LED 1)  Charge LED (LED 2)  Application LED (LED 3) LED 1: ON LED The ON LED stands for the operating state. LED 2: Charge LED The charge LED indicates the status of the battery.
  • Seite 60 ® 24 Commissioning of the M2Smart HMI10 Wired 24.1 Interfaces and Wiring Observe the ESD warning notices from section ESD Warning Notices (see section 18.3.3). ® Before wiring work is carried out on the M2Smart HMI10 Wired, potential equalization to ground should be carried out (touch the control cabinet or ground connection).
  • Seite 61 ® Figure 30: M2Smart HMI10 Wired sample circuit A better overview of the pin assignment can be found in section 22.7.2 Pin Assignment in table 22. ® 25 Features of the M2Smart HMI10 Wired 25.1 Camera ® There is a 5 MP auto-focus camera with flash/lighting on the rear side of the M2Smart HMI10 Wired.
  • Seite 62 25.3 RFID/NFC Reader (as Option) The device optionally has a PN7150 RFID/NFC reader with integrated firmware that supports the following operating modes and protocols. NFC IP modes: Reader NFC forum tag types 1 to 5, P2P active initiator and target, P2P passive initiator and target, reader/writer mode, peer to peer mode and card emulation.
  • Seite 63 ® 26 Handling the M2Smart HMI10 Wired 26.1 Retaining Strap 26.1.1 Adjusting the Retaining Strap To adjust the retaining strap, rotate the retaining strap locks until it moves easily. Now guide the retaining strap along the retaining strap rail until the optimum position has been found. When the desired position is reached, twist the retaining strap lock until it can no longer be moved.
  • Seite 64 1. Loosen the screw of the handle slightly with a Torx T30 screwdriver. ® Figure 33: M2Smart HMI10 Wired rear adjustment handle 1 2. Turn the handle to the left-handed position and tighten the screw again. The tightening torque is 0.5 Nm. ®...
  • Seite 65 27 System Update ® To perform a system update, an M2Smart battery must be inserted into the device. 27.1 Inserting a Battery for System Update ® There are two battery compartments on the back of the M2Smart HMI10 Wired. Of these, the left battery ®...
  • Seite 66 To remove the respective battery, press the latch in the direction of the battery surface. The battery can then be easily lifted via the latch and removed from the battery compartment. Figure 36: Removing the rechargeable battery To insert the rechargeable battery in the device, tip it diagonally downward and place it in the rechargeable battery compartment.
  • Seite 67 29 Instructions for Cleaning and Care ® To clean the M2Smart HMI10 Wired, set it down on a surface (such as a table). This way, you can hold it securely and the mobile HMI device cannot slip out of your hands during the cleaning process. Observe the following instructions for cleaning the touchscreen: Since the display reacts to touch and the active program can thus be affected or disturbed, always switch off ®...
  • Seite 68 ® 30 Disposal of the M2Smart HMI10 Wired Electronic devices including accessories must be disposed of properly. The materials are recyclable according to their labeling. By reusing, recycling or otherwise recovering old equipment, you are making an important contribution to protecting our environment. Please observe the regulations for disposal of electrical and electronic equipment! 30.1 Miscellaneous EU Directive on the Disposal of Waste Electrical and...
  • Seite 69 32 Accessories ® The accessories of the M2Smart HMI10 Wired are described below: ® 32.1 Wall bracket for M2Smart HMI10 Wired ® Passive wall bracket for secure mounting of the M2Smart HMI10 Wired on the wall including holding ® magnets for the M2Smart HMI10 Wired.
  • Seite 70 ® 32.2 Cable holder for M2Smart HMI10 Wired ® Cable holder for the wall bracket of the M2Smart HMI10 Wired for easy stowing of the cable. The cable holder is attached using the four M6 screws of the wall bracket. The screws are not included in the scope of delivery.
  • Seite 71 ® Figure 39: M2Smart screen protection film 10.1-inch/low reflection ® 32.4 M2Smart screen protection film 10.1-inch ® AirGlass screen protection film for the M2Smart 10.1-inch with anti-fingerprint technology, ultra-thin, 9H scratch hardness, impact resistance IK06. Consisting of: ®  Display protection film for M2Smart , 10.1-inch ...
