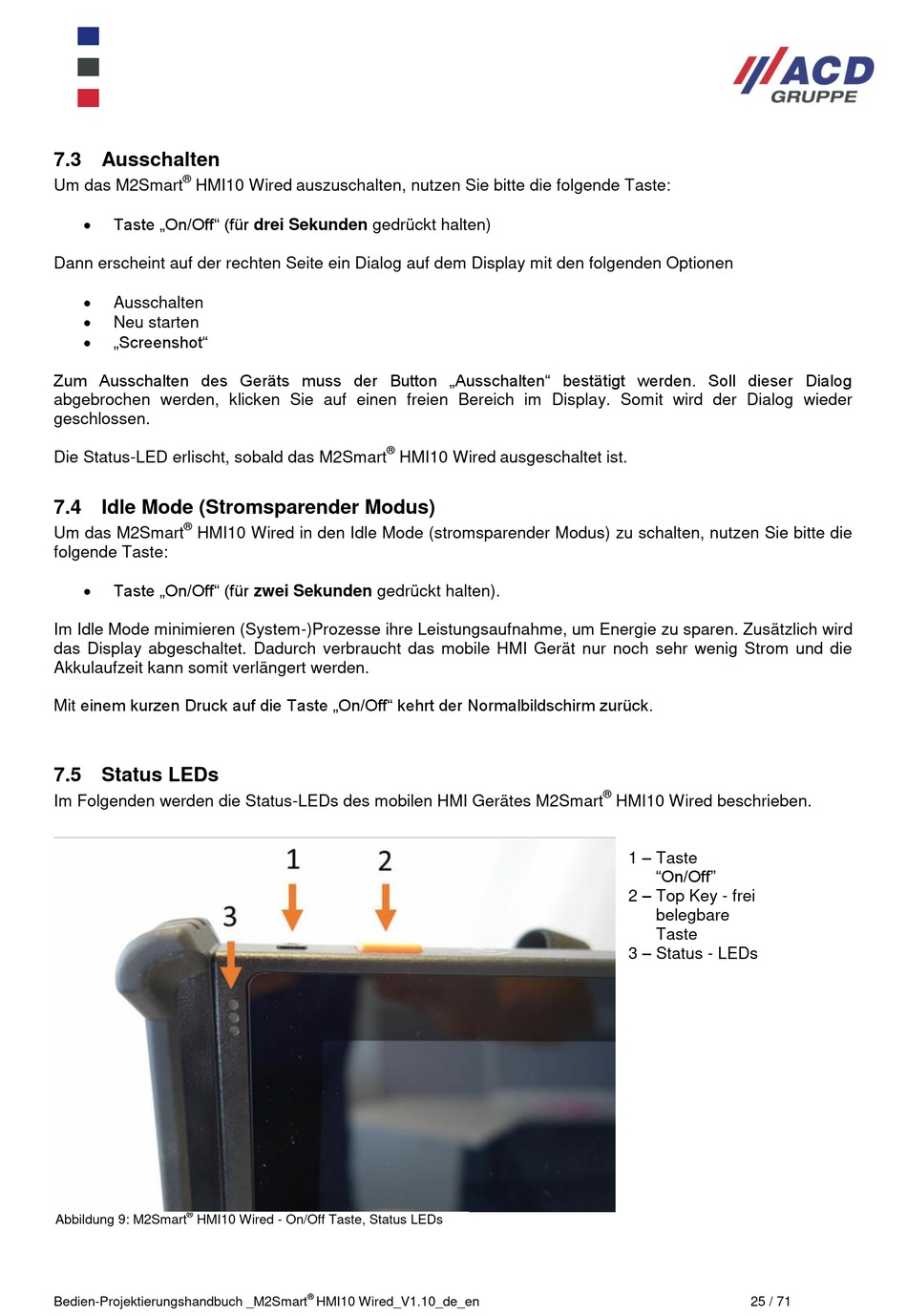

ACD GRUPPE M2Smart HMI10 Wired Projektierungshandbuch Seite 25

7.3 Ausschalten
®
Um das M2Smart HMI10 Wired auszuschalten, nutzen Sie bitte die folgende Taste:
Taste „On/Off" (für drei Sekunden gedrückt halten)

Dann erscheint auf der rechten Seite ein Dialog auf dem Display mit den folgenden Optionen

Ausschalten

Neu starten
 „Screenshot"
Zum Ausschalten des Geräts muss der Button „Ausschalten" bestätigt werden. Soll dieser Dialog
abgebrochen werden, klicken Sie auf einen freien Bereich im Display. Somit wird der Dialog wieder
geschlossen.
Die Status-LED erlischt, sobald das M2Smart
7.4 Idle Mode (Stromsparender Modus)
®
Um das M2Smart HMI10 Wired in den Idle Mode (stromsparender Modus) zu schalten, nutzen Sie bitte die
folgende Taste:
 Taste „On/Off" (für zwei Sekunden gedrückt halten).
Im Idle Mode minimieren (System-)Prozesse ihre Leistungsaufnahme, um Energie zu sparen. Zusätzlich wird
das Display abgeschaltet. Dadurch verbraucht das mobile HMI Gerät nur noch sehr wenig Strom und die
Akkulaufzeit kann somit verlängert werden.
Mit einem kurzen Druck auf die Taste „On/Off" kehrt der Normalbildschirm zurück.
7.5 Status LEDs
Im Folgenden werden die Status-LEDs des mobilen HMI Gerätes M2Smart
®
Abbildung 9: M2Smart HMI10 Wired - On/Off Taste, Status LEDs
Bedien-Projektierungshandbuch _M2Smart
®
HMI10 Wired ausgeschaltet ist.
®
HMI10 Wired_V1.10_de_en
®
HMI10 Wired beschrieben.
1 – Taste
"On/Off"
2 – Top Key - frei
belegbare
Taste
3 – Status - LEDs
25 / 71
