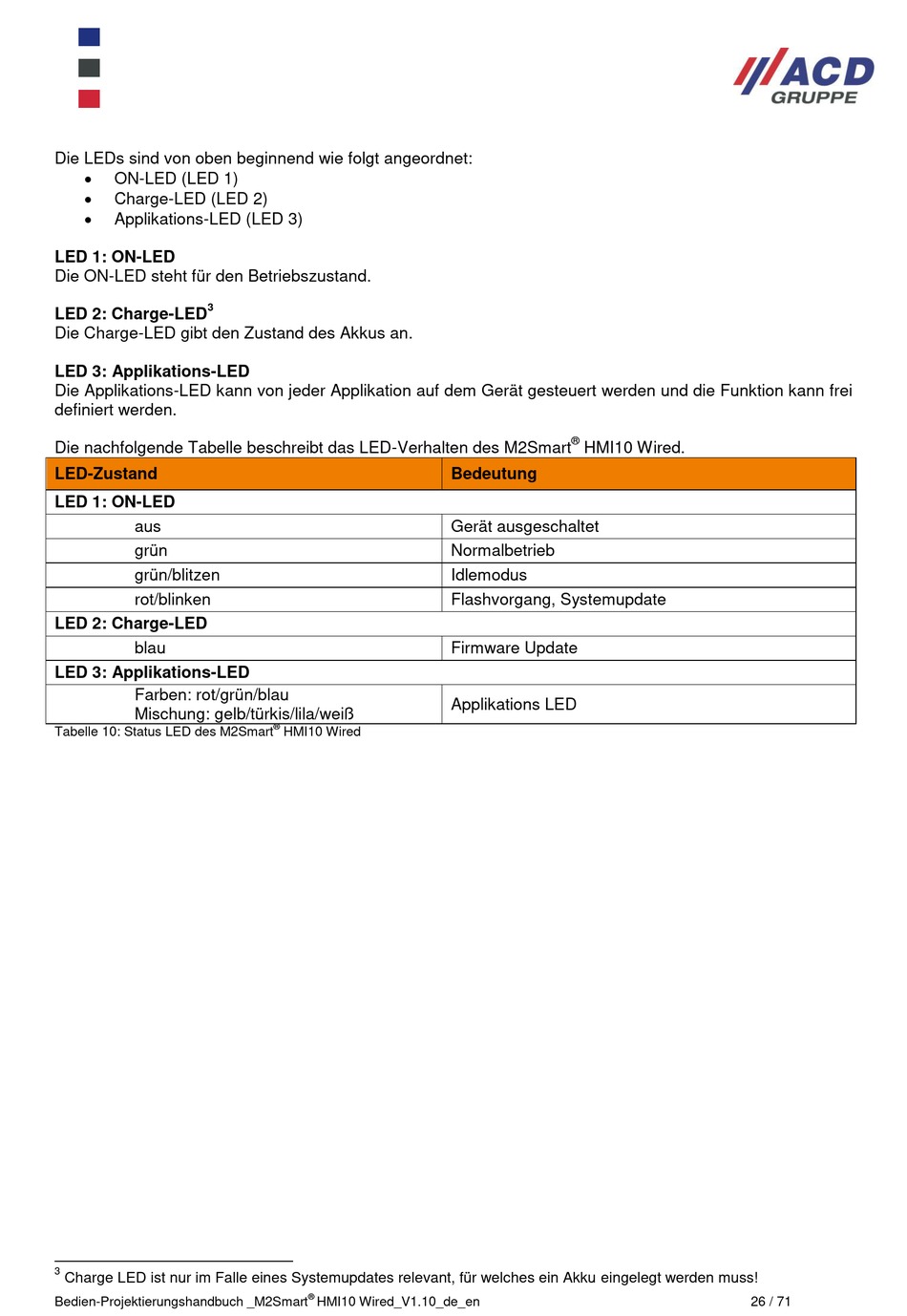

Die LEDs sind von oben beginnend wie folgt angeordnet:

ON-LED (LED 1)

Charge-LED (LED 2)

Applikations-LED (LED 3)
LED 1: ON-LED
Die ON-LED steht für den Betriebszustand.
3
LED 2: Charge-LED
Die Charge-LED gibt den Zustand des Akkus an.
LED 3: Applikations-LED
Die Applikations-LED kann von jeder Applikation auf dem Gerät gesteuert werden und die Funktion kann frei
definiert werden.
Die nachfolgende Tabelle beschreibt das LED-Verhalten des M2Smart
LED-Zustand
LED 1: ON-LED
aus
grün
grün/blitzen
rot/blinken
LED 2: Charge-LED
blau
LED 3: Applikations-LED
Farben: rot/grün/blau
Mischung: gelb/türkis/lila/weiß
Tabelle 10: Status LED des M2Smart
3
Charge LED ist nur im Falle eines Systemupdates relevant, für welches ein Akku eingelegt werden muss!
Bedien-Projektierungshandbuch _M2Smart
®
HMI10 Wired
®
HMI10 Wired_V1.10_de_en
®
HMI10 Wired.
Bedeutung
Gerät ausgeschaltet
Normalbetrieb
Idlemodus
Flashvorgang, Systemupdate
Firmware Update
Applikations LED
