7 Inbetriebnahme M2Smart
Bei der Inbetriebnahme stellen Sie bitte sicher, dass das verwendetet Netzteil die Anforderung in den
Technischen Daten zu dem Gerät einhält und richtig verdrahtet wurde.
Ist das Gerät mit Spannung versorgt, leuchtet die Charge-LED grün auf.
Das Netzteil muss kurzschlussfest sein und mindestens 15 W liefern können.
®
Das M2Smart HMI10 Wired kann entweder mit 12 V oder 24 V DC versorgt werden.
Das Netzteil ist nicht im Lieferumfang enthalten.
Bei der Trennung des Gerätes vom Stromnetz sollte das Gerät vorher abgeschaltet und die Spannung
entsprechend über eine dafür vorgesehene Trennvorrichtung (Hauptschalter, ...) ordnungsgemäß getrennt
werden!

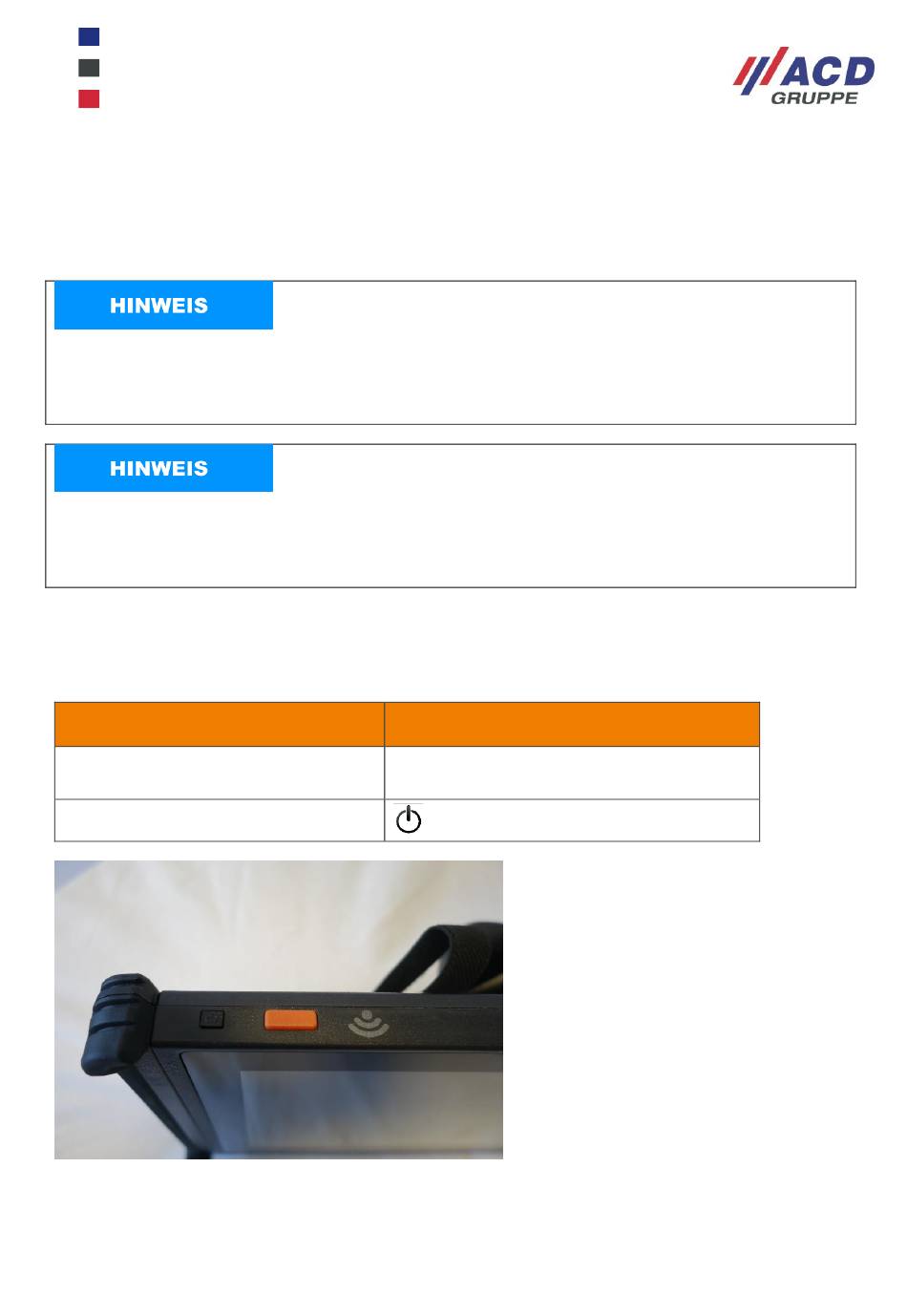

7.1 Tasten
Folgende Tasten stehen am M2Smart
Typ
Layout
Abbildung 7: Tastenbeschreibung
Bedien-Projektierungshandbuch _M2Smart
®
HMI10 Wired
®
HMI10 Wired zur Verfügung.
Tastatur
On-/Off-Taste (schwarz), Top Key (orange)
®
