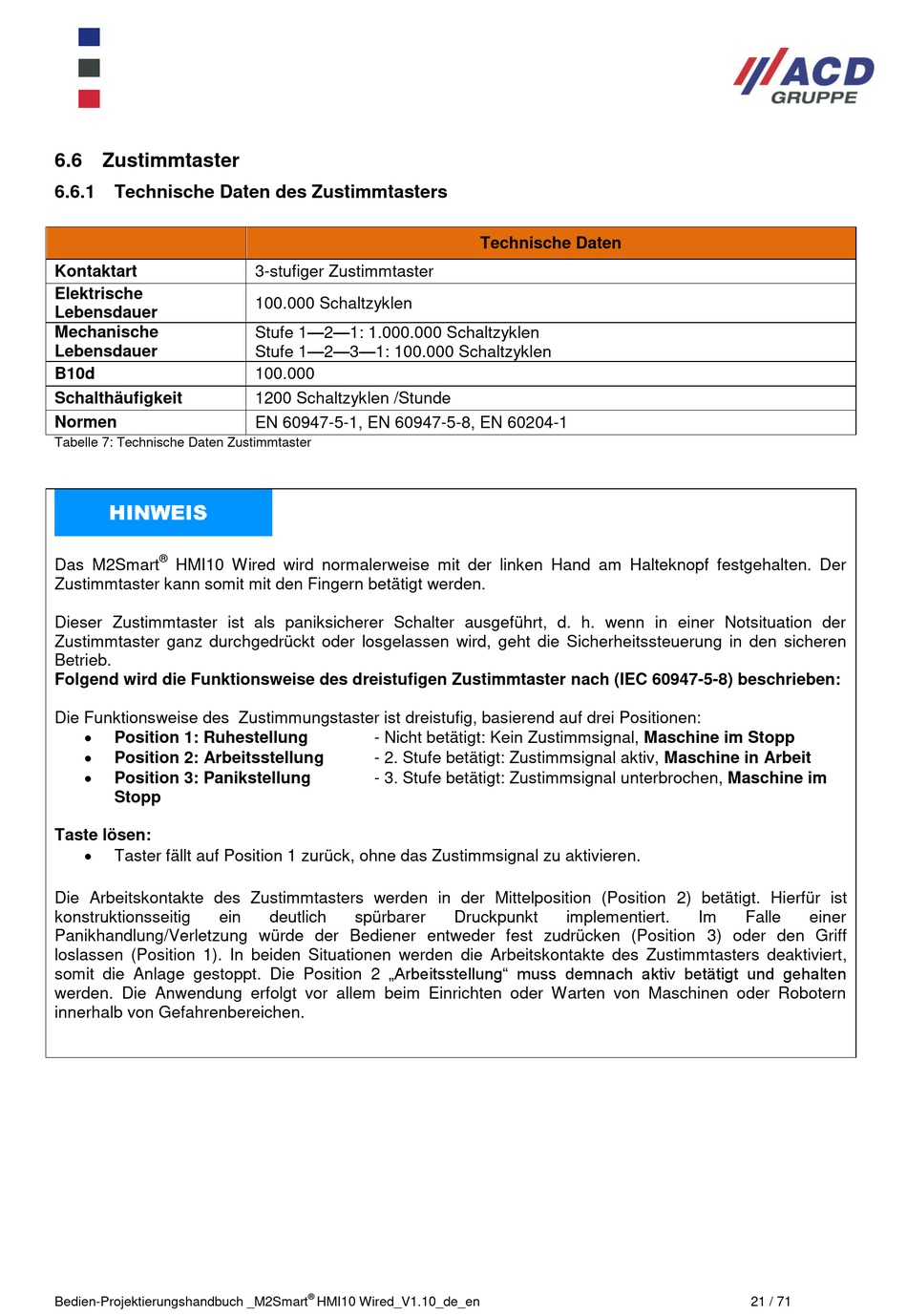

6.6 Zustimmtaster
6.6.1 Technische Daten des Zustimmtasters
Kontaktart
Elektrische
Lebensdauer
Mechanische
Lebensdauer
B10d
Schalthäufigkeit
Normen
Tabelle 7: Technische Daten Zustimmtaster
®
Das M2Smart
HMI10 Wired wird normalerweise mit der linken Hand am Halteknopf festgehalten. Der
Zustimmtaster kann somit mit den Fingern betätigt werden.
Dieser Zustimmtaster ist als paniksicherer Schalter ausgeführt, d. h. wenn in einer Notsituation der
Zustimmtaster ganz durchgedrückt oder losgelassen wird, geht die Sicherheitssteuerung in den sicheren
Betrieb.
Folgend wird die Funktionsweise des dreistufigen Zustimmtaster nach (IEC 60947-5-8) beschrieben:
Die Funktionsweise des Zustimmungstaster ist dreistufig, basierend auf drei Positionen:
Position 1: Ruhestellung
Position 2: Arbeitsstellung
Position 3: Panikstellung
Stopp
Taste lösen:
Taster fällt auf Position 1 zurück, ohne das Zustimmsignal zu aktivieren.
Die Arbeitskontakte des Zustimmtasters werden in der Mittelposition (Position 2) betätigt. Hierfür ist
konstruktionsseitig
ein
Panikhandlung/Verletzung würde der Bediener entweder fest zudrücken (Position 3) oder den Griff
loslassen (Position 1). In beiden Situationen werden die Arbeitskontakte des Zustimmtasters deaktiviert,
somit die Anlage gestoppt. Die Position 2 „Arbeitsstellung" muss demnach aktiv betätigt und gehalten
werden. Die Anwendung erfolgt vor allem beim Einrichten oder Warten von Maschinen oder Robotern
innerhalb von Gefahrenbereichen.
Bedien-Projektierungshandbuch _M2Smart
3-stufiger Zustimmtaster
100.000 Schaltzyklen
Stufe 1—2—1: 1.000.000 Schaltzyklen
Stufe 1—2—3—1: 100.000 Schaltzyklen
100.000
1200 Schaltzyklen /Stunde
EN 60947-5-1, EN 60947-5-8, EN 60204-1
- Nicht betätigt: Kein Zustimmsignal, Maschine im Stopp
- 2. Stufe betätigt: Zustimmsignal aktiv, Maschine in Arbeit
- 3. Stufe betätigt: Zustimmsignal unterbrochen, Maschine im
deutlich
spürbarer
®
HMI10 Wired_V1.10_de_en
Technische Daten
Druckpunkt
implementiert.
Im
Falle
einer
