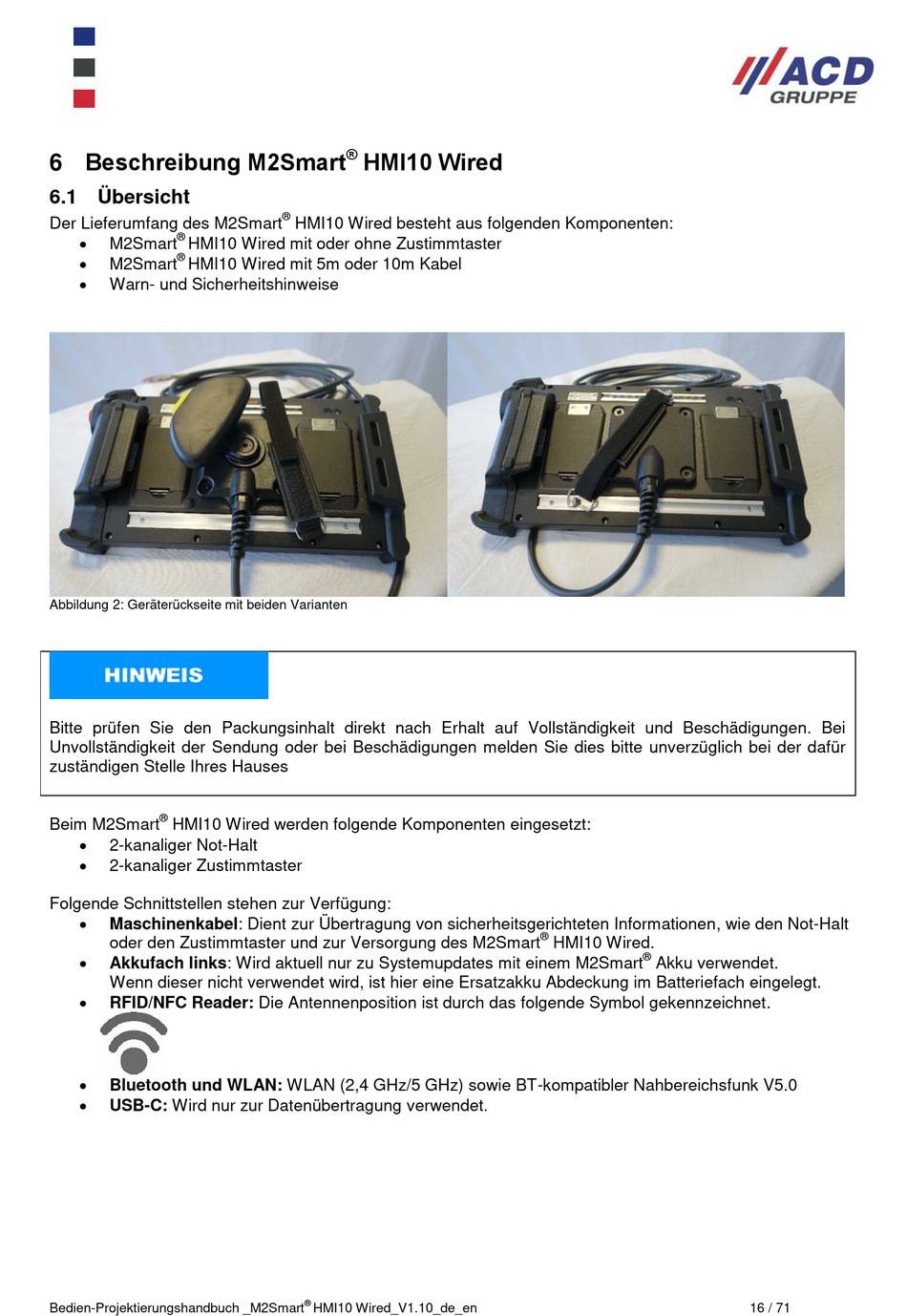

6 Beschreibung M2Smart
6.1 Übersicht
Der Lieferumfang des M2Smart
®

M2Smart HMI10 Wired mit oder ohne Zustimmtaster
®

M2Smart HMI10 Wired mit 5m oder 10m Kabel

Warn- und Sicherheitshinweise
Abbildung 2: Geräterückseite mit beiden Varianten
Bitte prüfen Sie den Packungsinhalt direkt nach Erhalt auf Vollständigkeit und Beschädigungen. Bei
Unvollständigkeit der Sendung oder bei Beschädigungen melden Sie dies bitte unverzüglich bei der dafür
zuständigen Stelle Ihres Hauses
®
Beim M2Smart HMI10 Wired werden folgende Komponenten eingesetzt:

2-kanaliger Not-Halt

2-kanaliger Zustimmtaster
Folgende Schnittstellen stehen zur Verfügung:

Maschinenkabel: Dient zur Übertragung von sicherheitsgerichteten Informationen, wie den Not-Halt
oder den Zustimmtaster und zur Versorgung des M2Smart

Akkufach links: Wird aktuell nur zu Systemupdates mit einem M2Smart
Wenn dieser nicht verwendet wird, ist hier eine Ersatzakku Abdeckung im Batteriefach eingelegt.

RFID/NFC Reader: Die Antennenposition ist durch das folgende Symbol gekennzeichnet.

Bluetooth und WLAN: WLAN (2,4 GHz/5 GHz) sowie BT-kompatibler Nahbereichsfunk V5.0

USB-C: Wird nur zur Datenübertragung verwendet.
Bedien-Projektierungshandbuch _M2Smart
®
HMI10 Wired
®
HMI10 Wired besteht aus folgenden Komponenten:
®
HMI10 Wired_V1.10_de_en
®
HMI10 Wired.
®
Akku verwendet.
