ACD GRUPPE M2Smart HMI10 Wired Projektierungshandbuch Seite 28

®

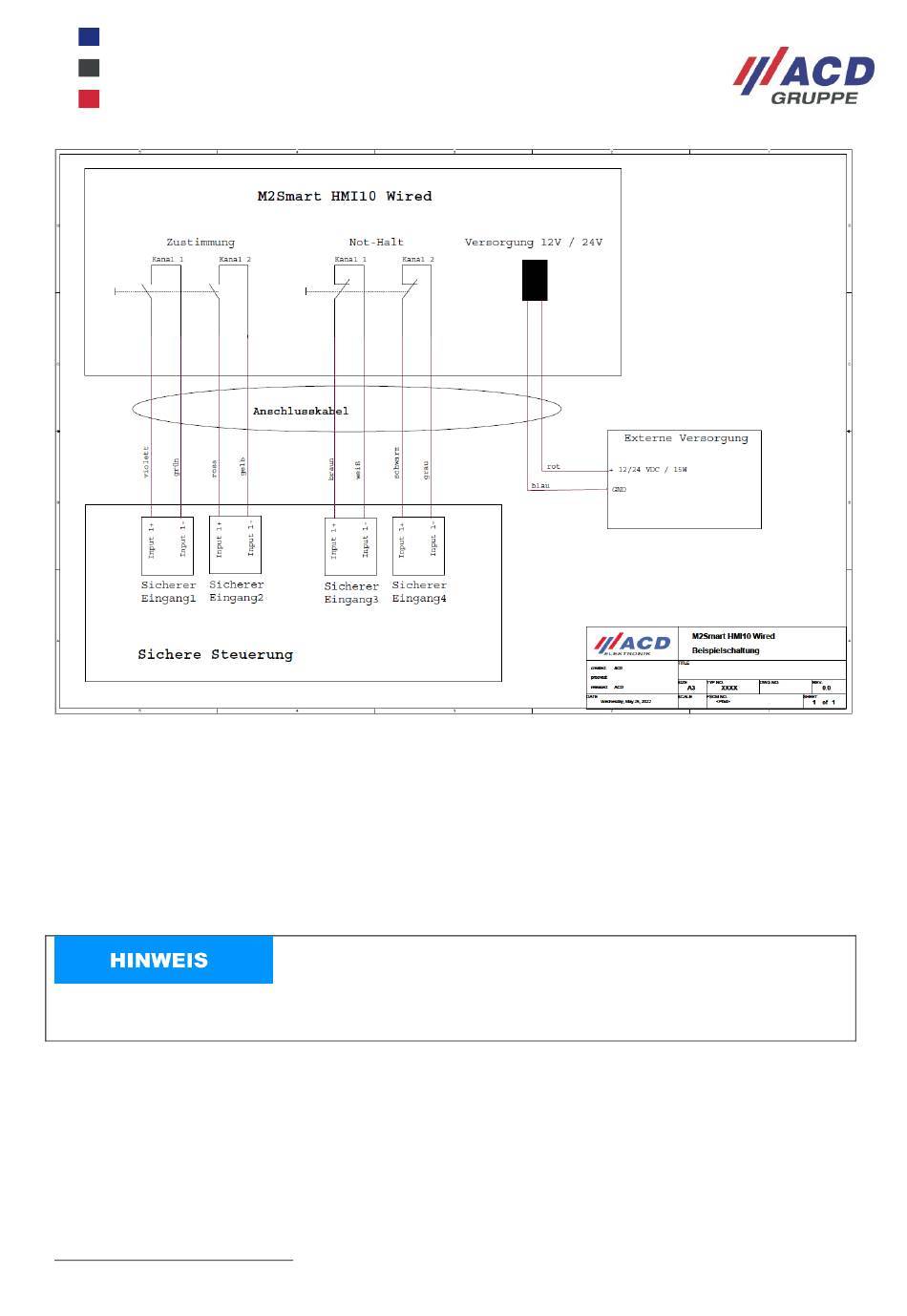

Abbildung 10: M2Smart HMI10 Wired Beispielschaltung
Eine bessere Übersicht der Anschlussbelegung kann im Kapitel 6.7.2 Anschlussbelegung der Tabelle 8
entnommen werden.
®
9 Merkmale des M2Smart HMI10 Wired
9.1 Kamera
®
Auf der Rückseite des M2Smart HMI10 Wired befindet sich eine 5 MP Autofokus-Kamera mit
Blitz/Beleuchtung.
®
In der aktuellen Version des M2Smart HMI10 Wired ist die Kamerafunktion nicht aktiviert.
9.2 WLAN/BT-kompatibler Nahbereichsfunk
In dem mobilen HMI Gerät ist WLAN nach IEEE802.11a/b/g/n/ac/d/h/e/i/r/w/v (2,4 GHz/5 GHz) sowie
BT-kompatibler Nahbereichsfunk nach BT Standard V5.0 integriert.
4
WLAN Security : WEP, WPA, IEEE802.11i (Personal and Enterprise), WPA2, AES, TKIP,
WPA2-PSK, 802.1x: Authentifizierung, 802.1x EAP, TLS, TTLS, PEAP, SIM, AKA, AKA-PRIME, PMK
Caching.
4
Standard Verschlüsselungen sind ACD validiert
®
Bedien-Projektierungshandbuch _M2Smart HMI10 Wired_V1.10_de_en 28 / 71
