10 Handhabung des M2Smart HMI10 Wired
10.1 Halteband
10.1.1 Halteband einstellen
Um das Halteband einzustellen, drehen Sie die Haltebandverriegelungen entsprechend, bis diese sich leicht
bewegen lässt. Führen Sie nun das Halteband entlang der Haltebandschiene, bis die optimale Position
gefunden wurde.
Bei der gewünschten Position muss die Haltebandverriegelung entsprechend verdreht werden bis diese
nicht mehr verschoben werden kann. Die Länge des Haltebandes kann über den Klettverschluss am
Halteband nach Belieben eingestellt werden.
Das Haltband kann durch Lösen der beiden Arretierungen oben und unten individuell eingestellt werden.
®

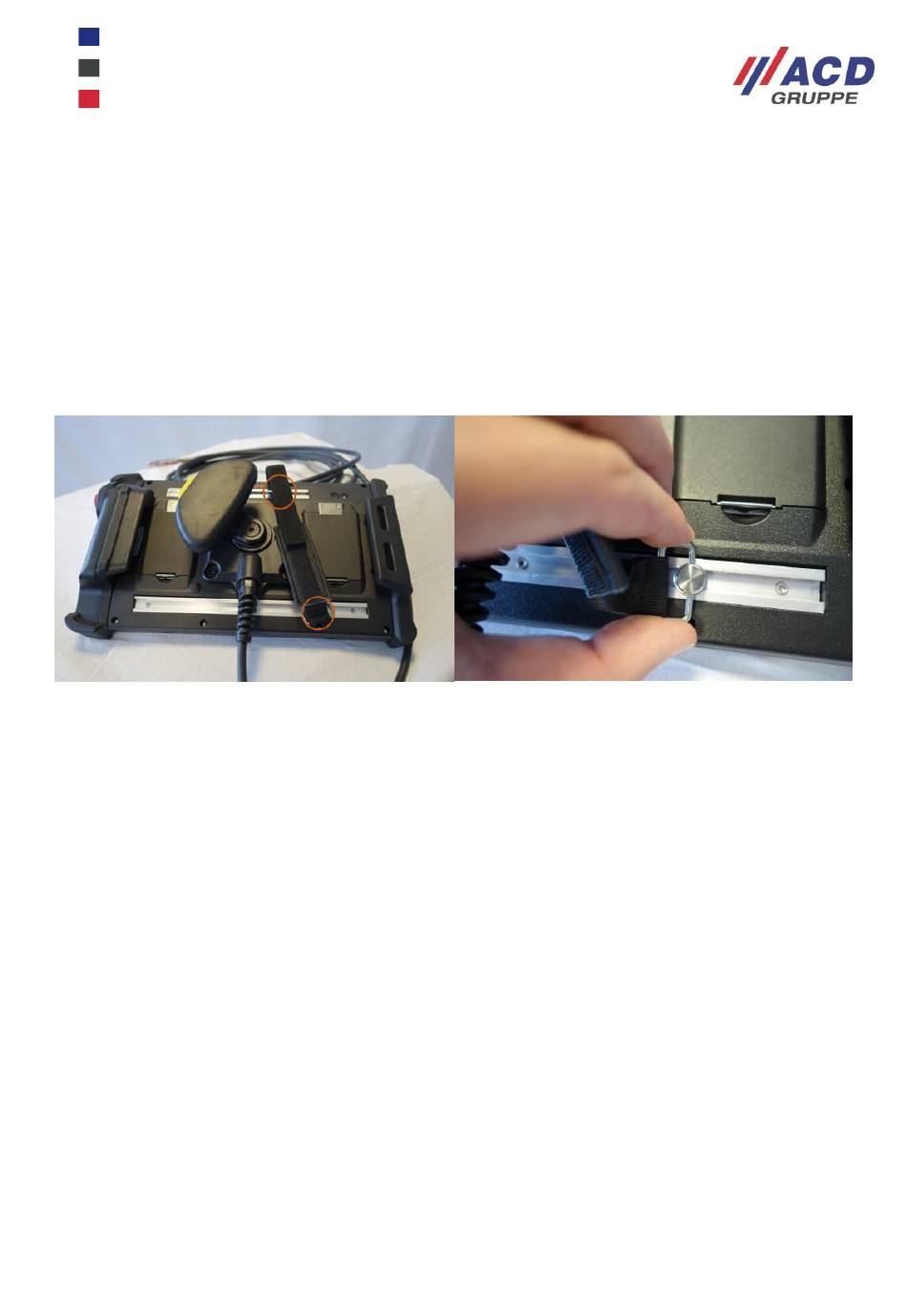

Abbildung 12: Rückseite M2Smart HMI10 Wired mit Halteband
10.1.2 Halteband wechseln
Um das Halteband zu entfernen, drehen Sie die Haltebandverriegelungen entsprechend, bis diese sich leicht
bewegen lässt. Führen Sie nun das Halteband über die breiteren Öffnungen an der Haltebandschiene
seitlich heraus.
Um das Halteband wieder anzubringen, drehen Sie das Gerät auf die Rückseite und führen Sie beide Enden
des Haltebandes seitlich in die Schienen ein. Bei der gewünschten Position muss die jeweilige
Haltebandverriegelung entsprechend verdreht werden, bis diese nicht mehr verschoben werden kann.
10.2 Rechts- und Linkshänder-Betrieb
®
Das M2Smart HMI10 Wired ist für Rechts- und Linkshänder-Betrieb konzipiert. Die Auslieferung erfolgt stets
für den Rechtshänder-Betrieb.
Zur Umstellung auf Linkshänder-Betrieb wird die Position des Griffs geändert:
1. Schraube des Griffs mit einem Schraubendreher Torx T30 leicht lösen.
®
