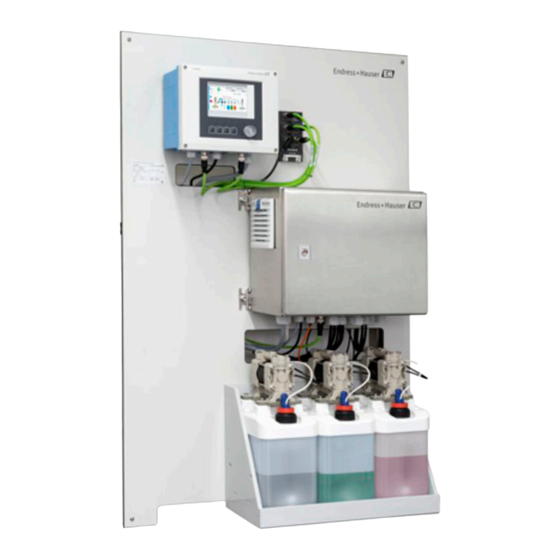

Endress+Hauser Liquiline Control CDC90 Betriebsanleitung

Endress+Hauser Liquiline Control CDC90 Betriebsanleitung

Reinigungs- und kalibrierungsautomatisierung von memosens-sensoren
Vorschau ausblenden Andere Handbücher für Liquiline Control CDC90:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01707C/07/DE/07.21
71514611
2021-01-22
Gültig ab Version
02.01.00
Products
Betriebsanleitung
Liquiline Control CDC90
Reinigungs- und Kalibrierungsautomatisierung von
Memosens-Sensoren
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline Control CDC90

Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90

  • Seite 1 Products Solutions Services BA01707C/07/DE/07.21 71514611 2021-01-22 Gültig ab Version 02.01.00 Betriebsanleitung Liquiline Control CDC90 Reinigungs- und Kalibrierungsautomatisierung von Memosens-Sensoren...

  • Seite 3: Inhaltsverzeichnis

    Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Inbetriebnahme ....59 Symbole .

  • Seite 4: Hinweise Zum Dokument

    Bedingungen an den Hersteller zurückgeben. Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline Control CDC90 • Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung...

  • Seite 5: Grundlegende Sicherheitshinweise

    Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dür- fen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline Control CDC90 ist ein vollautomatisches Mess-, Reinigungs- und Kalibriersystem für Memosens-Sensoren. Das System ist komplett versehen mit Versorgungskabeln und Verschlauchung. 2.2.1 Nicht bestimmungsgemäße Verwendung...
  • Seite 6 Grundlegende Sicherheitshinweise Liquiline Control CDC90 Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. VORSICHT Nicht abgeschaltete Reinigung während Kalibrierung oder Wartungstätigkeiten Verletzungsgefahr durch Medium oder Reiniger! ‣ Eine angeschlossene Reinigung ausschalten, bevor Sie einen Sensor aus dem Medium nehmen.

  • Seite 7: Produktsicherheit

    Liquiline Control CDC90 Grundlegende Sicherheitshinweise Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und internationalen Normen sind berücksichtigt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß...

  • Seite 8: Produktbeschreibung

    Produktbeschreibung Liquiline Control CDC90 Produktbeschreibung Produktaufbau Eine komplette Messeinrichtung besteht aus folgenden Komponenten: • CDC90 Steuereinheit • Pneumatische Steuereinheit • Kanisterpumpeneinheit Das System wird in verschiedenen Ausführungen angeboten. Hier sehen Sie eine Gesamt- übersicht mit allen Modulen des Systems. A0032271 ...

  • Seite 9: Übersicht Pneumatische Steuereinheit

    Liquiline Control CDC90 Produktbeschreibung 3.1.1 Übersicht pneumatische Steuereinheit 1. Messstelle Die pneumatische Steuereinheit steuert Luft, Flüssigkeiten und Strom. Unter anderem wird hier die Versorgungsspannung angelegt. A0044121  2 Pneumatische Steuereinheit für eine Messstelle 100 / 230 VAC Klemme Pilotventile +24 V Klemme Aufhängung...
  • Seite 10 Produktbeschreibung Liquiline Control CDC90 2. Messstelle A0044120  3 Pneumatische Steuereinheit für eine 2. Messstelle Erweiterung der Endstufenklemmen für eine 2. Messstelle Erweiterung der Pilotventile für eine 2. Messstelle Endress+Hauser...

  • Seite 11: Warenannahme Und Produktidenti

    Liquiline Control CDC90 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen.

  • Seite 12: Lieferumfang

    Warenannahme und Produktidentifizierung Liquiline Control CDC90 5. Produktbild im Popup-Fenster anklicken.  Ein neues Fenster (Device Viewer) öffnet sich. Darin finden Sie alle zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. Lieferumfang Im Lieferumfang sind enthalten: • 1 CDC90 Steuereinheit in der bestellten Ausführung •...

  • Seite 13: Montage

    Liquiline Control CDC90 Montage Montage Montagebedingungen Das Gerät ist für die Wandmontage bestimmt. Wandmontage als: Panel 5.1.1 Aufstellungsort Bei der Aufstellung des Gerätes folgende Punkte beachten: 1. Sicherstellen, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht. 2. Gerät vor zusätzlicher Erwärmung (z.B. Heizung) schützen.

  • Seite 14: Abmessungen Pneumatische Steuereinheit

    Montage Liquiline Control CDC90 5.2.2 Abmessungen pneumatische Steuereinheit 210 (8.27) 380 (15.0) A0031929  5 Abmessungen pneumatische Steuereinheit in mm (in) 5.2.3 Abmessungen Kanisterträger 160 (6.3) 150 (5.9) 8.5 (0.33) Ø 470 (18.50) 220 (8.66) A0033139  6 Abmessungen Kanisterträger in mm (in)

  • Seite 15: Abmessungen Spülblock Und Umschaltventil

    Liquiline Control CDC90 Montage 65 (2.56) 140 (5.51) 151 (5.94) 190 (7.48) A0032277  7 Abmessungen Kanister mit Pumpe in mm (in) 5.2.4 Abmessungen Spülblock und Umschaltventil 195 (7.68) 120 (4.72) 108 (4.25) 181 (7.13) 223.5 (8.80) A0032267  8 Abmessungen Spülblock PVDF, in mm (in)

  • Seite 16: System Montieren

    Montage Liquiline Control CDC90 5.2.5 Abmessungen Montageplatte 770 (30.31) 8 (0.31) 8 (0.31) 150 (6.00) 380 (15.00) 20 (0.79) 600 (23.62) 86 (3.39) A0031946  10 Abmessungen der Montageplatte in mm (in) System montieren 5.3.1 Wandmontage VORSICHT Verletzungsgefahr Aufgrund des Gewichts kann es zu Quetschungen oder anderen Verletzungen kommen.

  • Seite 17: Maximale Schlauch- Und Kabellänge Bei Einer Messstelle

    Liquiline Control CDC90 Montage Die Montageplatte hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und Schrauben müssen bauseitig gestellt werden. 1. Montageplatte an den dafür vorgesehenen Befestigungslöchern und mit den beige- legten Distanzhülsen montieren. 2. Bei Rückschlagventilen, die Montagplatte mit Abstandshalter befestigen.
  • Seite 18 Montage Liquiline Control CDC90 Spülblockhalterung an Armatur A0032669  13 Montage Spülblockhalterung 1. Eine Hälfte der Spülblockhalterung (1) an den Armaturenzylinder anlegen. 2. Gegenstück (3) von der anderen Seite an den Armaturenzylinder anlegen. 3. Spülblockhalterung mit den mitgelieferten Schrauben (2) verbinden.
  • Seite 19 Liquiline Control CDC90 Montage Einzelschläuche im Multischlauch an Spülblockventil anschließen A0032739 1. Kopf des Ventils abschrauben. 2. Kopf und den darunter liegenden Klemmring entfernen. 3. Schlauch durch den Kopf und den Klemmring in das Ventil führen. 4. Mit dem Klemmring den Schlauch am Ventil durch leichtes Andrücken einklemmen.

  • Seite 20: Mechanischer Anschluss

    Montage Liquiline Control CDC90 5.3.6 Mechanischer Anschluss VORSICHT Zu laute Pumpengeräusche Die Geräusche der Pumpen könnten unangenehm für das Gehör werden. ‣ In der Nähe der Pumpen einen Gehörschutz tragen. Medium und Druckluft anschließen Verschlauchungsplan Das System beinhaltet ein Schlauchpaket bestehend aus: Druckluft- und Spülschläuchen...

  • Seite 21: Anschluss In Der Pneumatischen Steuereinheit

    Liquiline Control CDC90 Montage Die einzelnen Schläuche befinden sich zusammengefasst in Multischläuchen. Multischlauch Funktion Schlauchnummern Druckluftansteuerung Prozessventil Wasser Druckluftansteuerung Armatur Messposition, 1. Messstelle Druckluftansteuerung Prozessventil Spülluft Druckluftansteuerung Armatur Serviceposition, 1. Messstelle Pumpe 1 / Kanister 1 (links) Pumpe 2 / Kanister 2 (mitte) Pumpe 3 / Kanister 3 (rechts) Druckluftansteuerung Umschaltventil, 2.

  • Seite 22: Multischläuche Anschließen

    Montage Liquiline Control CDC90 A0033430 Den Schlauch für die Druckluftversorgung an die Versorgung der Pilotventilinsel anschließen. 3. Den Schlauch 4 an die Pilotventilinsel im Pilotventil 4 anschließen Multischläuche anschließen M1- Luftschläuche von der pneumatischen Steuereinheit zum Spülblock und Armatur Anschluss M1 in der pneumatischen Steuereinheit Die Luftschläuche für die Pilotventile in der pneumatischen Steuereinheit sind von...

  • Seite 23: Anschluss M1 Am Spülblock Und Armatur

    Liquiline Control CDC90 Montage Anschluss M1 am Spülblock und Armatur A0034130  15 Anschlüsse M1 an Armatur und Spülblock 3. Schlauch 1 an den Anschluss für das Verfahren der Armatur in der Messposition anschließen. 4. Schlauch 2 an den Anschluss für das Verfahren der Armatur in der Serviceposition anschließen.
  • Seite 24 Montage Liquiline Control CDC90 M2- Flüssigkeitsschläuche von Pumpen zum Spülblock Anschluss M2 an Pumpen Die Schläuche für die Flüssigkeitszufuhr zum Spülblock befinden sich im Schlauchpaket des Multischlauchs M2. 1. Schläuche an den Pumpen von links nach rechts wie folgt anschließen:...
  • Seite 25 Liquiline Control CDC90 Montage A0033438 Schlauch Nummer Funktion Flüssigkeit Kanister 1 Flüssigkeit Kanister 2 Flüssigkeit Kanister 3 M3 (2. Messstelle)- Luftschläuche von der pneumatischen Steuereinheit zum Umschaltventil und Armatur der 2. Messstelle Anschluss M3 in der pneumatischen Steuereinheit Die Schläuche an den Pilotventilen im der pneumatischen Steuereinheit sind von Werk aus schon angeschlossen.
  • Seite 26 Montage Liquiline Control CDC90 Pilotventil Funktion Schlauch Nummer Druckluftansteuerung Arma- tur Messposition, 2. Mess- stelle Druckluftansteuerung Arma- tur Serviceposition, 2. Mess- stelle Anschluss M3 an Umschaltventil und Armatur der 2. Messstelle 891 0 A0033440  18 Anschlüsse M3 an Umschaltventil (1) und Armatur (2) 3.

  • Seite 27: Spülleitung Am Spülblock

    Liquiline Control CDC90 Montage Schlauchnummer: Anschluss an Armatur: Schlauch 9 2 am Block, Messen Schlauch 10 3 am Block, Service Spülleitung am Spülblock A0032651  19 Spülblock Flüssigkeit Pumpe/ Kanister 1 Luft Spülblock (Pilotventil 4) Flüssigkeit Pumpe/ Kanister 3 Wasseranschluss Ausgang Spülanschluss zur Armatur...

  • Seite 28: Multischläuche Kürzen

    Montage Liquiline Control CDC90 A0033443  21 Spülblock mit zwei Armaturen (1 und 2. Messstelle) 1. Die Leitung gründlich durchspülen. 2. Das Spülwasser (7) an den Wasseranschluss (6) des Spülblocks anschließen. 3. Spülkammeranschluss (4) am Spülblock (5) mit dem Spülanschluss (3) des Umschalt- ventils (2) verbinden.
  • Seite 29 Liquiline Control CDC90 Montage Installationsvariante 1 Installationsvariante 2 A+B=max 10 m A+B= max 10 m A+C= max 10 m 1 = Pneumatische Steuereinheit 2 = Spülblock und Umschaltventil MS1 = Messstelle 1 MS2 = Messstelle 2 A = Länge Multischlauch M2 Medien zum Spül- block.

  • Seite 30: Montagekontrolle

    Montage Liquiline Control CDC90 Pilotventil Funktion Schlauch Nummer Pumpe 1, Flüssigkeit Kanister 1 (links) Pumpe 2, Flüssigkeit Kanister 2 (mitte) Pumpe 3, Flüssigkeit Kanister 3 (rechts) Montagekontrolle 1. Nach der Montage alle Geräte auf Beschädigungen prüfen. 2. Prüfen, ob die vorgeschriebenen Montageabstände eingehalten wurden.

  • Seite 31: Elektrischer Anschluss

    Liquiline Control CDC90 Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen HINWEIS Das Gerät hat keinen Netzschalter ‣ Bauseitig ist eine Absicherung mit max. 16 A vorzusehen. Die lokalen Installationsvor- schriften beachten. ‣ Die Trennvorrichtung muss ein Schalter oder Leistungsschalter sein und muss als Trennvorrichtung für das Gerät gekennzeichnet werden.

  • Seite 32: Module Der Cdc90 Steuereinheit

    Elektrischer Anschluss Liquiline Control CDC90 A0033181  23 Kabelverschraubung CDC90 Steuereinheit Verdrahtung Bezeichnung Belegung Versorgunggsspannung CDC90 Steuereinheit EtherNet Sensor 1. Messstelle Sensor 2. Messstelle Sensor, Schwimmschalter, Druckschalter, IPC Versorgung 6.2.2 Module der CDC90 Steuereinheit Module: • Slot 1: Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge) •...

  • Seite 33: Cdc90 Steuereinheit Öffnen

    Liquiline Control CDC90 Elektrischer Anschluss 6.2.3 CDC90 Steuereinheit öffnen HINWEIS Spitze oder scharfe Hilfsmittel Der Einsatz ungeeigneter Hilfsmittel kann zu Kratzern auf dem Gehäuse oder Schäden an der Dichtung führen und damit die Gehäusedichtigkeit beeinträchtigen! ‣ Keine spitzen oder scharfen Gegenstände,z. B. Messer, zum Öffnen des Gehäuses benutzen.

  • Seite 34: Kabelschirm Auflegen

    Elektrischer Anschluss Liquiline Control CDC90 6.2.4 Kabelmontageschiene A0025171  27 Kabelmontageschiene und ihre Funktion Kabelmontageschiene Weitere Gewindebolzen für Erdanschlüsse Gewindebolzen (Schutzleiteranschluss, zentraler Kabelschellen (Fixierung und Erdung der Sensor- Erdungspunkt) kabel) 6.2.5 Kabelschirm auflegen Möglichst nur konfektionierte Originalkabel verwenden. Sensor-, Feldbus- und Ether- netkabel müssen geschirmte Kabel sein.

  • Seite 35: Versorgungsspannung Cdc90 Steuereinheit Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss 6.2.6 Kabelklemmen Steckklemmen für Memosens-Anschlüsse ‣ ‣ Kabel bis Anschlag einführen. ‣ Schraubendreher auf Feder Schraubendreher herausziehen drücken (Klemme öffnen). (Klemme schließen). ‣ Nach dem Anschluss den festen Sitz jedes Kabelendes prüfen. Besonders konfektio- nierte Kabelenden lösen sich leicht, wenn sie nicht korrekt bis zum Anschlag einge- führt wurden.

  • Seite 36: Sensoren Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 Sensoren anschließen 6.3.1 Sensortypen Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne zusätzliche mit Steckverbindung und induktiver • pH-Sensoren interne Spannungsversorgung Signalübertragung • Redox-Sensoren • Kombinierte pH-/Redox-Senso- A0033455 ‣ Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschraubung "6" führen.

  • Seite 37: Zusätzliche Eingänge Und Ausgänge Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss Zusätzliche Eingänge und Ausgänge anschließen WARNUNG Fehlende Modulabdeckung Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen! ‣ Hardware ändern oder erweitern: Steckplätze immer von links nach rechts auffüllen. Keine Lücke lassen. ‣ Wenn nicht alle Steckplätze belegt sind: In den Platz rechts vom letzten Modul immer eine Blind- oder Endabdeckung stecken .

  • Seite 38: Stromeingänge

    Elektrischer Anschluss Liquiline Control CDC90 Kabelader CDC Steuereinheit: DIO Modul Pneun. Steuer- Funktion einheit: Klemme X2 unten W8, 10 Slot 6 DO 2 Klemme 91 Schwimmschalter Pumpe 2 W8, 11 Slot 6 DI 2 Klemme 91 Schwimmschalter Pumpe 2 6.4.2 Stromeingänge...

  • Seite 39: Stromausgänge

    Liquiline Control CDC90 Elektrischer Anschluss 6.4.3 Stromausgänge Modul BASE2-E, 2AO A0045051 Übertragung der Statussignale von der Messstelle zum Leitsystem. 1. Ausgang zur Steuerung der Status-LED an der CDC90 Steuereinheit 2. Ausgang zur Übertragung der Statussignale von der Messstelle zum Leitsystem Optional: Zusätzliches 4AO Modul für Messwerte.

  • Seite 40: Digitale Kommunikation Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 Digitale Kommunikation anschließen 6.5.1 EtherNet anschließen Die Isolierung gegenüber auftretenden gefährlichen Spannungen muss von den ange- schlossenen externen Geräten gewährleistet werden. Die Kommunikation zwischen der CDC90 Steuereinheit und dem EtherNet Switch ist vom Werk aus schon angeschlossen.
  • Seite 41 Liquiline Control CDC90 Elektrischer Anschluss A0033473 Anschluss am EtherNet Switch EtherNet Switch Pneumatischen Steuereinheit Feldbus-Schnittstelle IN1 des Busknotens 1. Kommunikationskabel (W22) am EtherNet Switch (2) an den Anschluss (1) anschließen. 2. W22 Kabel in die Kabelverschraubung "4" der pneumatischen Steuereinheit (3) von unten anschließen.

  • Seite 42: Ipc Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 A0034129 EtherNet Switch Anschluss am EtherNet Switch Pneumatischen Steuereinheit Klemmen XL in der pneumatischen Steuereinheit 1. Versorgungsspannung (W9) am EtherNet Switch (1) an den Anschluss (2) anschlie- ßen. 2. W9 Kabel in die Kabelverschraubung "9" der pneumatischen Steuereinheit führen.

  • Seite 43: Pneumatischen Steuereinheit Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss A0044184 Anschluss am EtherNet Switch 1. Die CDC90 Steuereinheit aufschrauben. 2. Adapterkabel W18 in der CDC90 Steuereinheit von innen in die Kabelverschraubung "8" anschließen. 3. In der CDC90 Steuereinheit das Adapterkabel W18 am IPC (1) anschließen.

  • Seite 44: Schwimmschalter Und Druckluftschalter Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 Belegung Verdrahtung Bezeichnung Schwimmschalter/Füllstandskabel W4, W5, W6 PWR-Kabel von EtherNet Switch nicht belegt nicht belegt Schläuche Pumpe 5, 6, 7 Schläuche M1 1, 2, 3 Die Kommunikation zwischen der CDC90 Steuereinheit und der pneumatischen Steuerein- heit gelangt über die Aktorenklemmen in die pneumatischen Steuereinheit und ist vor ver-...

  • Seite 45: Überwachung Der Armaturposition

    Liquiline Control CDC90 Elektrischer Anschluss Überwachung der Armaturposition A0032747  39 Druckluftansteuerung CPA47x ‣ BN Ö L+ (1) BU Ö L- (2) A0044165 Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen Steu- ereinheit anschließen: Anschluss auf der Endstufenklemme in der pneumatischen Steuereinheit...
  • Seite 46 Elektrischer Anschluss Liquiline Control CDC90 Überwachung der Armaturposition A0033325  40 Druckluftansteuerung CPA47x ‣ Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen Steu- ereinheit anschließen: Anschluss auf der Endstufenklemme in der pneumatischen Steuereinheit Endstufenklemme T1 unten Endlagenschalter Funktion Pin 1 Pos 2, BN Endlagen- Endlagenschalter, Rückmeldung Service...

  • Seite 47: Überwachung Der Armatur

    Liquiline Control CDC90 Elektrischer Anschluss Cleanfit CPA8x Überwachung der Armatur A0032753  41 Rückmeldung Position CPA87x Feedbackkabel A0017831 Endlagenschalter, Position Service Endlagenschalter, Position Messen Stecker, M12, Lötseite (Armatur innen) Codierung Stecker, Pin-Seite (Armatur außen) A0022163  42 Anschlusskabel für Endlagenschalter an Messumformer, Schaltverstärker, Endstufenklemme usw.

  • Seite 48: Remote Io Belegen

    Elektrischer Anschluss Liquiline Control CDC90 Endstufenklemme T2 unten Kabelader Funktion Pin 1 W2, BN Endlagenschalter, Positionsrückmeldung Pin 2 W2, WH Endlagenschalter, Positionsrückmeldung Remote IO belegen Beschreibung Kodierung 1, 2 Armatur 1 Positionsrückmeldung intern 3, 4 Armatur 2 Positionsrückmeldung intern 13-16...

  • Seite 49: Schutzart Sicherstellen

    Liquiline Control CDC90 Elektrischer Anschluss Hauptversorgungsspannung anschließen A0033429 Das Kabel der Hauptversorgungsspannung durch die Kabelverschraubung "3" der pneumatischen Steuereinheit führen. 2. Die Adern an die Aktorenklemme folgendermaßen anschließen: PE PE PE PE PE PE PE PE A0035338  43 Klemmenplan der Hauptversorgungsspannung der Aktorenklemme X1 in der pneumatischen Steuerein-...

  • Seite 50: Anschlusskontrolle

    Elektrischer Anschluss Liquiline Control CDC90 6.10 Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet! Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn alle nachfolgenden Fragen mit ja beant- wortet werden können.

  • Seite 51: Systemintegration

    Liquiline Control CDC90 Systemintegration Systemintegration Webserver 7.1.1 Aufbau der Datenverbindung Damit das Gerät eine gültige IP-Adresse hat, müssen die Ethernet-Einstellungen der Para- meter DHCP ausgeschalten sein. (Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet/Einstellungen) Im gleichen Menü kann die IP-Adresse manuell vergeben (für Punkt-zu-Punkt-Verbindun- gen) werden.

  • Seite 52: Feldbusse

    Systemintegration Liquiline Control CDC90 Feldbusse 7.2.1 Anschluss Folgende Kommunikationsmöglichkeiten in der CDC90 Steuereinheit stehen zur Verfü- gung: • Analoge Stromeingang- und Ausgänge • Ansteuerung erfolgt über den Analogen Stromeingang (AI). • Das Feedback geht über den Analogen Stromausgang (AO). • Die Einstellungen sind über dem Webserver oder der Vor-Ort-Anzeige zu realisieren.
  • Seite 53 Liquiline Control CDC90 Systemintegration A0044819  45 Anschluss Kommunikation EtherNet/IP EtherNet Switch am CDC90 Gateway Prozessleitsystem PLS EtherNet-Kabel, Kommunikation CDC90/Gateway Kommunikationsverbindung Gateway/Prozessleitsystem PLS 1. Für die Verbindung zum CDC90 das EtherNet-Kabel (4) unterhalb des Gateway anschießen. 2. Das Endstück an das EtherNet Switch (1) anschließen.
  • Seite 54 Systemintegration Liquiline Control CDC90 Orange Blue Weiterführende Informationen zur Feldbus-Kommunikation finden Sie auf den Pro- duktseiten im Internet (→ SD01518C): • EtherNet/IP: SD02511C • Modbus: SD02512C • PROFIBUS DP: SD02513C • PROFINET: SD02514C Endress+Hauser...

  • Seite 55: Bedienungsmöglichkeiten

    Liquiline Control CDC90 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht 8.1.1 Anzeige- und Bedienelemente A0031833  46 Übersicht Bedienung Touchdisplay LED-Leuchte Softkeys (einstellbar) Grün Ein Programm ist aktiv System hat einen Fehler. Programme (z .B. Reinigungs- oder Kalibrierpro- gramme) starten nicht. Rot blinkend System hat eine Function Check (z.B. Hold), eine Out of Spec oder Wartungs- meldung.

  • Seite 56: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Liquiline Control CDC90 Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.2.1 Bedienkonzept A0033711 Das CDC90 ist über ein Touchdisplay bedienbar. Außerdem stehen für die Programmbedie- nung Softkeys zur Verfügung. 8.2.2 Softkeys Mit den Softkeys können Sie Programme starten. Sie sind vorbelegt und können konfigu- riert werden.

  • Seite 57: Übersicht

    Liquiline Control CDC90 Bedienungsmöglichkeiten Position Funktion Übersicht Hauptmenü Navigation Die Bedienung erfolg über vier Hauptmenüs: Menü Funktion Benutzerführung • Geführte Bedienung zum Terminieren und Ausführen von Programmen. • Dateien und Einstellungen importieren und exportieren. Diagnose Beinhaltet Informationen zum Betrieb, über die Diagnose, zur Störungsbeseitigung und Simulation.
  • Seite 58 Bedienungsmöglichkeiten Liquiline Control CDC90 ‣ Folgenden Pfad eingeben: 192.168.0.1:8080/cdc90.htm Wenn die IP Adresse des IPC sich geändert haben sollte: Die richtige IP Adresse des IPC gefolgt mit :8080/cdc90.htm Endress+Hauser...

  • Seite 59: Inbetriebnahme

    Liquiline Control CDC90 Inbetriebnahme Inbetriebnahme Vorbereitungen 9.1.1 Kanister befüllen ‣ Kanister wie folgt befüllen von links nach rechts: Kanister (links Inhalt nach rechts) Flüssigkeit 1 (z. B. Reiniger, bei Variante Reinigung- und Kalibrierung von pH Sensoren) Flüssigkeit 2 (z. B. Puffer 1, bei Variante Reinigung- und Kalibrierung von pH Sensoren) Flüssigkeit 3 (z.

  • Seite 60: Messgerät Einschalten

    Inbetriebnahme Liquiline Control CDC90 HINWEIS Unkontrollierte angesteuerte Pumpen, Ventile oder ähnliches. Beschädigungen von Geräten. ‣ Installations- und Funktionskontrolle durchführen. ‣ Sicherstellen, dass alle beweglichen Teile ordentlich montiert sind. Das System nur mit Flüssigkeiten mit Leitfähigkeit von > 10 µS/cm betreiben.

  • Seite 61: Startbildschirm

    Liquiline Control CDC90 Inbetriebnahme 9.3.1 Startbildschirm A0041476 Position Funktion Wiedergabesymbol sichtbar wenn Programm läuft Stoptaste aktiv und bedienbar, wenn Programm läuft Steuerung nur möglich, wenn Tasten aktiviert sind. Mess- oder Serviceposition der Armatur Ventil (Wasser oder Luft) geschlossen oder geöffnet.

  • Seite 62: Systemeinstellung Allgemein

    Inbetriebnahme Liquiline Control CDC90 9.4.3 Systemeinstellung allgemein Benutzerrolle: Instandhaltung Betriebsmodus: Einstellung →  66 Pfad: System/Information Funktion Optionen Info Allgemein Allgemeine Informationen Allgemeine Informationen: • Tag: Bis auf den Tag-Namen der • Seriennummer: Bestellnummer sind alle Ein- • Firmware: stellungen vorkonfiguriert und •...

  • Seite 63: Pilotventile Überwachen

    Liquiline Control CDC90 Inbetriebnahme →  66 Pfad: System/Information Funktion Optionen Info Sensor Messstelle 1 oder Messstelle Sensor 1 oder Sensor 2 Sensorabhängige Informationen zur • Sensortyp: Ansicht • Seriennummer: • Tag: • Hardwareversion: • Softwareversion: • Inbetriebnahmedatum: Betriebszeit: • Gesamt: •...

  • Seite 64: Pumpen Und Kanister

    • Eine Kalibrierung bei Erstinbetriebnahme ist im Zusammenhang mit den vorherrschen- den Prozessbedingungen zu entscheiden. • In vielen Standardanwendungen ist keine weitere Kalibrierung nötig. ‣ Sensoren in sinnvollen, prozessabhängigen Intervallen kalibrieren. Betriebsanleitung "Memosens", BA01245C 9.4.10 Inbetriebnahme starten Die Erstinbetriebnahme führt das Fachpersonal von Endress+Hauser durch. Endress+Hauser...

  • Seite 65: Betrieb

    Liquiline Control CDC90 Betrieb Betrieb 10.1 Messwerte ablesen Pfad:Visualisierung/Messstelle 1 oder Messstelle 2 A0041431  48 Beispielübersicht einer Messstelle Position Funktion Shortcut zu Messstellenübersicht Messstelle 1 oder 2 Hauptmesswerte Armaturtyp CPA87x oder CPA47x Armaturposition 10.2 Messgerät an Prozessbedingungen anpassen 10.2.1 Benutzerverwaltung In der Benutzerrolle Admin können Sie allen Benutzern ein Passwort zuweisen.

  • Seite 66: Benutzerverwaltung

    Betrieb Liquiline Control CDC90 Default Benutzername Passwort A (Admin) M (Instandhaltung) O (Bediener) Benutzerverwaltung Bediener Instandhaltung Admin Benutzer Ein- und Ausschalten der Darf nur das Benutzerverwaltung System einse- hen (kann keine Eigenes Passwort ändern Einstellungen vornehmen) Alle Passwörter ändern Betriebsmodus ändern...

  • Seite 67: Pfad: Applikation/Ein-/Ausgänge/Eingänge

    Liquiline Control CDC90 Betrieb Betriebsmodus Funktion Automatik Dient der terminierten Steuerung des Gerätes. Es werden konfigurierte Programme automatisch zum geplanten Termin gestartet. In diesem Betriebsmodus wird die Hardware nur automatisch angesteuert. Softkeys können hier nicht angesteuert werden. Fernzugriff Dient der Steuerung des Gerätes über einen Fernzugriff.

  • Seite 68: Reinigungs- Und Kalibrierschritte Konfigurieren

    Betrieb Liquiline Control CDC90 10.2.4 Reinigungs- und Kalibrierschritte konfigurieren Die Konfiguration erfolgt über ein Konfigurationstool auf Excelbasis. Schritte • Bestimmte Aktionen zur Sensorreinigung und/oder Kalibrierung sind in Schritten unter- teilt. Ein Schritt definiert: • Den Zustand der Ausgänge (Ventile, DO).

  • Seite 69: Schrittliste Zur Kalibrierung

    Liquiline Control CDC90 Betrieb Name Funktion H20 + Measure Position Schaltet das Wasserventil ein und stellt die Ven- tile des impliziten Kanals so ein, dass die Senso- ren zur Positionsmessung bewegt werden ("Sperrwasser"). Schaltet das Wasserventil aus, wenn der Sensor die Messposition erreicht hat.

  • Seite 70: Anwendungsbeispiele

    Betrieb Liquiline Control CDC90 Name Funktion Start 2pt cal pH + adj Startet eine 2-Punkt-pH-Kalibrierung mit Jus- tage. Start cal ORP wo adj Startet eine 1-Punkt ORP (mV) Kalibrierung ohne Justage. Start cal ORP + adj Startet eine 1-Punkt ORP (mV)-Kalibrierung mit Justage.

  • Seite 71: Messstellenzuodnung Der Sequenzen

    Alle Sequenzen können auch geändert bzw. optimiert und innerhalb von Sequenzen wie- derverwendet werden. Es stehen Ihnen auch nicht konfigurierte Squenzen zur Verfügung. Der Standard Puffer 1 ist der Puffer pH 7 von Endress+Hauser. Der Standard Puffer 2 ist der Puffer pH 4 von Endress+Hauser.
  • Seite 72 Betrieb Liquiline Control CDC90 A0041444  50 Programmerstellung im Konfigurationstool ID des Programms Name: Benennung des Programm Sequenz: Sequenz, die im Programm enthalten ist Channel: Messstellenzuordnung 1. Konfigurationstool öffnen. 2. Reiter Programs auswählen. 3. Unter Programs in Sequenz die gewünschte Sequenz auswählen.
  • Seite 73 Liquiline Control CDC90 Betrieb 4. Die Terminierung des Programms vornehmen durch Auswählen der Tage und Einge- ben eines Zeitpunkts in der Spalte "Start".  Dem Programm ist nun ein Termin mit Uhrzeit zugeordnet, das im Betriebsmo- dus Automatik automatisch abläuft.

  • Seite 74: Programme Ausführen

    Betrieb Liquiline Control CDC90 4. Wenn der USB-Stick erkannt wird (dies kann bis zu 30 Sekunden dauern), dann den Ausführungen des Import / Export Assistent folgen.  Der Button Assistent starten erscheint in Magenta. 5. Wenn der USB-Stick nicht erkannt wird, ist der Button Start grau und der Button Neustarten ist aktiviert.

  • Seite 75: Kommunikation Auswählen

    Liquiline Control CDC90 Betrieb 10.2.7 Kommunikation auswählen Kommunikation in der Vor-Ort-Bedienung auswählen 1. Navigieren zu: Applikation/Kommunikation  Die eingestellte Kommunikationsart ist unter Aktuelle Kommunikation: sicht- bar. 2. Unter Kommunikationsauswahl: die gewünschte Kommunikationsart auswählen. 3. Auf Übernehmen klicken. Kommunikatiosarten • Analog •...
  • Seite 76 Betrieb Liquiline Control CDC90 10.2.9 Stromausgänge Stromausgänge zur Übertragung von Messwerten auf einer zusätzlichen Analog-Karte, können nur mit einem externen Display oder über den Webserver eines externen Messum- formers konfiguriert werden. Für die Konfiguration der Stromausgänge wenden Sie sich an Ihre Vertriebszentrale von Endress+Hauser.

  • Seite 77: Diagnose Und Störungsbehebung

    Liquiline Control CDC90 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen 11.1.1 Ein- und Ausgänge simulieren Zu Testzwecken können die Pilotventile und Ausgänge simulieren werden, z.B.: • Öffnen oder Schließen der Pilotventile für die Armaturposition oder der Pumpen • Programm- und Alarmstatus •...
  • Seite 78 Diagnose und Störungsbehebung Liquiline Control CDC90 Folgende Werte werden ermittelt: • Beschreibung der Meldung • Messstelle • Komponente: • Beschreibung: • Status: • Datum und Uhrzeit von Meldung aktiv: • Datum und Uhrzeit von Meldung behoben: 11.2.2 Gerätebedingte, allgemeine Diagnosemeldungen...
  • Seite 79 Liquiline Control CDC90 Diagnose und Störungsbehebung Fehlernummer Fehlermeldung Fehlerbehebung 1400 Programm-Datei ist fehlerhaft. Dateipfad prüfen. Datei prüfen. 1401 Unzulässiger Schritt im Programm. ‣ Programm korrigieren. 1402 Unzulässiger Befehl gesendet. Kanal Nummer prüfen. Programm ID prüfen. 1403 Kalibrierung ist fehlerhaft. 1404 Schritt-Vorbedingung verletzt.
  • Seite 80 Diagnose und Störungsbehebung Liquiline Control CDC90 Fehlernummer Fehlermeldung Fehlerbehebung Sensor nicht bereit Sensorkommunikation blockiert Sensor besteht Tag-Kontrolle nicht, aus- tauschen. Interner Softwarefehler, Service kontak- tieren. Temperatursensor Temperatursensor defekt ‣ Sensor austauschen. Sensorelektronik Sensorelektronik defekt ‣ Sensor austauschen. Sensorverb. defekt Sensorverbindung prüfen.
  • Seite 81 Liquiline Control CDC90 Diagnose und Störungsbehebung Fehlernummer Fehlermeldung Fehlerbehebung Sensorversorgung Sensor-Energieversorgung schlecht Sensorverbindung prüfen. Sensor austauschen. Betriebsstunden Betriebsstunden > 300 mV, es kann noch gemessen werden Sensor austauschen. Überwachungsgrenze anpassen. Überwachung deaktivieren. Betriebsstunden Betriebsstunden < -300 mV, es kann noch gemessen werden Sensor austauschen.
  • Seite 82 Diagnose und Störungsbehebung Liquiline Control CDC90 Fehlernummer Fehlermeldung Fehlerbehebung Sensor Kalibrierung Min.-Nullpunkt-Warnung, es kann noch gemessen werden Mögliche Gründe: Sensor gealtert oder defekt, Referenz verblockt, Kalibrierlösung überaltert oder kontaminiert Sensor prüfen oder austauschen. Kalibrierlösung prüfen oder austauschen. Kalibrierung wiederholen. Sensor Kalibrierung Min.-Steigung-Warnung, es kann noch gemes-...

  • Seite 83: Prozessfehler Ohne Meldungen

    Liquiline Control CDC90 Diagnose und Störungsbehebung Fehlernummer Fehlermeldung Fehlerbehebung Sensor Kalibrierung Delta-Nullpunkt-Warnung, es kann noch gemessen werden Mögliche Gründe: Sensor gealtert oder defekt, Referenz verblockt, Kalibrierlösung überaltert oder kontaminiert Sensor prüfen oder austauschen. Kalibrierlösung prüfen oder austauschen. Kalibrierung wiederholen. Sensor Kalibrierung...

  • Seite 84: Messgerät Zurücksetzen

    Diagnose und Störungsbehebung Liquiline Control CDC90 11.4 Messgerät zurücksetzen ‣ Zum Zurücksetzen des Geräts, an den Service von Endress+Hauser wenden. 11.5 Firmware-Historie 11.5.1 Update ‣ An den Service von Endress+Hauser wenden. Endress+Hauser...

  • Seite 85: Wartung

    Liquiline Control CDC90 Wartung Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, Elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Falls bei der Wartung der Sensor ausgebaut werden muss, Gefahren durch Druck, Tem- peratur und Kontamination vermeiden. ‣ Vor dem Öffnen, das Gerät spannungsfrei schalten.

  • Seite 86: Pneumatische Steuereinheit

    Wartung Liquiline Control CDC90 HINWEIS Nicht zulässige Reinigungsmittel Beschädigung der Gehäuse-Oberfläche oder der Gehäusedichtung ‣ Zur Reinigung nie konzentrierte Mineralsäuren oder Laugen verwenden. ‣ Nie organische Reiniger verwenden wie Aceton, Benzylalkohol, Methanol, Methylen- chlorid, Xylol oder konzentrierte Glycerol-Reiniger. ‣ Niemals Hochdruckdampf zum Reinigen verwenden.

  • Seite 87: Pumpen-Kanistereinheit

    Liquiline Control CDC90 Wartung 2. Sensor auf Risse oder sonstige Beschädigungen untersuchen. 3. Wenn keine Beschädigungen vorhanden sind: Sensor regenerieren. Eventuell in einer Regenerierungslösung lagern (→ Sensoranleitung). 4. Sensor für den erneuten Einsatz rekalibrieren. 12.1.3 Armaturen Für die Wartung und Fehlerbeseitigung an der Armatur die entsprechende Armatu- ren-Betriebsanleitung zu Rate ziehen.

  • Seite 88: Kabel, Anschlüsse Und Versorgungsleitungen

    Wartung Liquiline Control CDC90 3. Den leeren Kanister befüllen oder durch einen vollen ersetzen. Zum Befüllen einen Trichter verwenden. 4. Den Deckel mit der Pumpe und dem losen Schwimmerschalter auf den Kanister set- zen. 5. Den Schwimmerschalter in den Kanister schrauben.

  • Seite 89: Reparatur

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.

  • Seite 90: Zubehör

    Zubehör Liquiline Control CDC90 Batterien richtig entsorgen ‣ Batterien zwingend entsprechend der lokalen Batterieverordnung entsorgen. Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden.

  • Seite 91: Sensoren

    Liquiline Control CDC90 Zubehör 14.2 Sensoren 14.2.1 Glaselektroden Orbisint CPS11D • pH-Sensor für die Prozesstechnik • Mit schmutzabweisendem PTFE-Diaphragma • Produktkonfigurator auf der Produktseite: www.endress.com/cps11d Technische Information TI00028C Memosens CPS31D • pH-Elektrode mit gelgefülltem Referenzsystem mit Keramikdiaphragma • Produktkonfigurator auf der Produktseite: www.endress.com/cps31d...
  • Seite 92 Zubehör Liquiline Control CDC90 Orbipore CPS92D • Redox-Elektrode mit Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps92d Technische Information TI00435C 14.2.3 pH-ISFET-Sensoren Memosens CPS47D • Sterilisierbarer und autoklavierbarer ISFET-Sensor für die pH-Messung • Nachfüllbarer KCI-Flüssig-Elektrolyt • Produktkonfigurator auf der Produktseite: www.endress.com/cps47d...

  • Seite 93: Zusätzliche Funktionalität

    Liquiline Control CDC90 Zubehör Memosens CPS76D • pH-Redox-Kombisensor für die Prozesstechnik • Hygiene und Sterilanwendungen • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps76d Technische Information TI00506C Memosens CPS96D • pH-Redox-Kombisensor für chemische Prozesse • Mit vergiftungsresistenter Referenz mit Ionenfalle •...

  • Seite 94: M12-Einbaubuchse Und Kabelklettverbinder

    • Portabel, zur Inbetriebnahme • Bestellnummer: 71185296 14.4.5 Pufferlösungen Qualitätspuffer von Endress+Hauser - CPY20 Als sekundäre Referenzpufferlösungen werden Lösungen verwendet, die gemäß DIN 19266 von einem durch die DAkkS (Deutsche Akkreditierungsstelle GmbH) nach DIN 17025 akkreditierten Labor auf primäres Referenzmaterial der PTB (Physikalisch-Techni- sche Bundesanstalt) oder auf Standard-Referenzmaterial von NIST (National Institute of Standards and Technology) zurückgeführt werden.

  • Seite 95: Technische Daten

    Liquiline Control CDC90 Technische Daten Technische Daten 15.1 Eingang Messgrößen → Dokumentation des angeschlossenen Sensors Messbereiche → Dokumentation des angeschlossenen Sensors Eingangstypen • Digitale Sensoreingänge für Sensoren mit Memosens-Protokoll • Digitale Eingänge (optional) Eingangssignal Je nach Ausführung: • max. 2 x binäre Sensorsignale •...
  • Seite 96 Technische Daten Liquiline Control CDC90 Kabelspezifikation max. 2,5 mm (14 AWG) Analoge Eingänge, passiv Spanne in CDC90 Steuereinheit > 0 ... 20 mA Signal-Charakterisierung linear Innenwiderstand nichtlinear Stromeingang, passiv Spanne > 0 ... 20 mA Signal-Charakterisierung linear Innenwiderstand nichtlinear Prüfspannung...

  • Seite 97: Ausgang

    Liquiline Control CDC90 Technische Daten 15.2 Ausgang Analoge Ausgänge, aktiv in Ausfallsignal CDC90 Steuereinheit Einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 20 ... 23 mA • im Messbereich 4 ... 20 mA: Fehlerstrom von 2,4 ...
  • Seite 98 Technische Daten Liquiline Control CDC90 Protokollspezifische Daten Ausgangssignale IPC Modbus TCP EtherNet/IP (via PROFIBUS DP PROFINET (via Gateway) (via Gateway) Gateway) Signalkodierung IEEE 802.3 (EtherNet) IEEE 802.3 (Ether- PROFIBUS-DP- IEEE 802.3 Net) Konform nach IEC (EtherNet), IEC 61158 61131-3-Code Datenübertragungs-...

  • Seite 99: Energieversorgung

    Liquiline Control CDC90 Technische Daten 15.3 Energieversorgung Versorgungsspannung 100 ... 230 V AC Frequenz 50/60 Hz Leistungsaufnahme max. 50 VA Kabelspezifikation Versorgungskabel der Hilfsenergie (Netz) Kabelquerschnitt: • Mindestquerschnitt 3 x 0,75 mm² bis 10 m Länge • Mindestquerschnitt 3 x 1,5 mm² bis 20 m Länge Überspannungsschutz...

  • Seite 100: Leistungsmerkmale

    Technische Daten Liquiline Control CDC90 15.4 Leistungsmerkmale Ansprechzeit Stromausgänge = max. 500 ms für einen Sprung von 0 auf 20 mA Stromeingänge = max. 330 ms für einen Sprung von 0 auf 20 mA Digitale Ein- und Ausgänge = max. 330 ms für einen Sprung von Low nach High Referenztemperatur 25 °C (77 °F)

  • Seite 101: Konstruktiver Aufbau

    Liquiline Control CDC90 Technische Daten Pneumatische Steuereinheit IP54 / Type 12 Klimaklasse Nach IEC 60654-1: B2 Elektromagnetische Ver- Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche träglichkeit Verschmutzungsgrad Das Produkt ist für Verschmutzungsgrad 2 geeignet. 15.6 Konstruktiver Aufbau Abmessungen Siehe: →...

  • Seite 102: Medienschläuche

    Technische Daten Liquiline Control CDC90 Gerät Material Pumpenkanistereinheit Pumpe PVDF+CF/PP/NBR+PTFE/PTFE/PP Kanister Schwimmschalter PVC/EPDM/PE Kanisteraufsatz ABS/PMMA Halterung M5 L110*B40 W8 O-Ring EPDM Verschraubung DMG/8*6 1/4 PVDF Kanisterregal Spülblock Prozessventil EPDM/PP/Edelstahl:1.4408/PTFE Spülkörper PVDF/1.4401 Spülanschluss Rückschlagventile PVDF+FKM/PVDF+FFKM/1.4571+FKM Halterung Blech 1.4571 Halterung Schelle 1.4404...
  • Seite 103 Liquiline Control CDC90 Technische Daten Schlauchdurchmesser Größe Medium DN 6/8 mm Druckluft DN 6/8 mm Schlauchtülle Endress+Hauser...
