- Seite 1 Products Solutions Services BA02238C/07/DE/01.22-00 71560672 2022-02-28 Gültig ab Version 02.02.00 Betriebsanleitung Liquiline Control CDC90 Datenübertragung über Modbus TCP...
- Seite 3 Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Symbole ......
-
Seite 4: Symbole Am Gerät
Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben. Dokumentation Diese Zusatzdokumentation ist nur in Verbindung mit einem Liquiline Control CDC90 mit Modbus TCP zu verwenden. Diese Zusatzdokumentation ist ein Bestandteil der Betriebsanleitung und erweitert diese um Informationen zum Einsatz mit Modbus TCP. -
Seite 5: Abkürzungsverzeichnis
Liquiline Control CDC90 Hinweise zum Dokument Abkürzungsverzeichnis n.A. Nicht anwendbar Not a Number (IEEE-754, 7Fh A0h 00h 00h) Elektronisches Typenschild (engl. electronic name plate) I&M Identification & Maintenance Analog Input (PA-Profil Funktionsblock) Discrete Input (PA-Profil Funktionsblock) Analog Output (PA-Profil Funktionsblock) -
Seite 6: Grundlegende Sicherheitshinweise

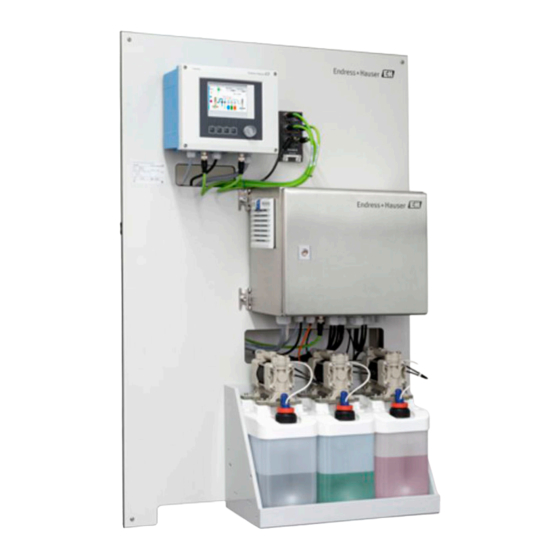

Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dür- fen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline Control CDC90 ist ein vollautomatisches Mess-, Reinigungs- und Kalibriersystem für Memosens-Sensoren. Das System ist komplett versehen mit Versorgungskabeln und Verschlauchung. 2.2.1 Nicht bestimmungsgemäße Verwendung... - Seite 7 Liquiline Control CDC90 Grundlegende Sicherheitshinweise Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. VORSICHT Nicht abgeschaltete Programme während der Wartungstätigkeiten. Verletzungsgefahr durch Medium oder Reiniger! ‣ Laufende Programme beenden. ‣ In den Service Modus schalten bevor Sie Sensoren aus der Armatur nehmen.
-
Seite 8: Produktsicherheit
Grundlegende Sicherheitshinweise Liquiline Control CDC90 Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und internationalen Normen sind berücksichtigt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß... -
Seite 9: Elektrischer Anschluss
Liquiline Control CDC90 Elektrischer Anschluss Elektrischer Anschluss Kommunikationsschnittstellen anschließen Die Montage und Verdrahtung ist in der Betriebsanleitung des Produkts Liquiline Control CDC90 beschrieben. Endress+Hauser... -
Seite 10: Systemintegration
Modbus TCP -Kommunikation im System einbinden 4.1.1 Einstellungen Damit eine Verbindung mit dem Liquiline Control CDC90 aufgebaut werden kann, müssen zunächst die Netzwerkeinstellungen (IP- Adresse, Subnetz-Maske und Gateway) des Geräts angepasst werden. Die Einstellungen sind abhängig vom Netzwerk in welches das Gerät eingebunden wird. -
Seite 11: Verbindung Überprüfen
Switch z. B. Layer 2 Managed Switch (VLAN Capable) oder auch eine softwaretech- nische Trennung. Das Liquiline Control CDC90 implementiert das ICMP-Protokoll. Mit dem “ping”-Befehl kann geprüft werden, ob das Liquiline Control CDC90 über das Netzwerk erreichbar ist. A0041624 4.1.3 Modbus TCP auswählen... - Seite 12 Systemintegration Liquiline Control CDC90 A0041623 Es wird nur eine Feldbuskommunikation verwendet, um Befehle an das Liquiline Con- trol CDC90 zu senden oder die Werte zu lesen. Sobald das Protokoll aktiviert wurde, die Verbindung zur Leitstelle aber nicht erkannt oder nicht hergestellt ist, kommt eine Out of Spec Meldung 1003: Die Kommunikation zum ver- teilten Steuersystem ist unterbrochen.
- Seite 13 Liquiline Control CDC90 Systemintegration Die Programme ID sind im Konfigurationstool "CDC90 program configuration tool" zu sehen oder befinden sich in der Vor-Ort-Anzeige unter Menü / Benutzerführung / Pro- gramme. Systemsteuerung Register Parameter Beschreibung Datentype OpMode-Control 2 = OpMode ist automatisch...
- Seite 14 Systemintegration Liquiline Control CDC90 Eingangsparameter Systeminformation Register Parameter Beschreibung Datentype OpMode-State 0 = OpMode ist Einstellung USINT 1 = OpMode ist manuell 2 = OpMode ist automatisch 3 = OpMode ist Fernsteuerung Alarm-State 0 = CDC90 hat keinen Alarm USINT...
- Seite 15 Liquiline Control CDC90 Systemintegration Sensor Kalibrierergebnis Kalibrierergebnis Kalibrierergeb- Kalibrierergeb- Kalibrierer- Messwert 1 Messwert 2 nis Messwert 3 nis Messwert 4 gebnis Mess- wert 5 ORP Kalibrierung Aktueller Rohmess- Aktueller Messwert Temperatur Offset-Wert keine Angabe wert °C (Rohmesswert+Off- set) Register Parameter...
- Seite 16 Systemintegration Liquiline Control CDC90 Register Parameter Beschreibung Datentype CalibrationResult2-Valid 0 = ok USINT 1 = beschäftigt 2 = lokale Kalibrierung aktiv 3 = Sensor nicht konfiguriert 4 = Sensor nicht unterstützt 5 = ungültige Eingabe 6 = Kalibrierungsfehler CalibrationResult2-Type 0 = Keine Kalibrierungsart definiert...
- Seite 17 Liquiline Control CDC90 Systemintegration Register Parameter Beschreibung Datentype CalibrationResult4-Unit 0 = Keine Einheit USINT 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C 90 = K...
- Seite 18 Systemintegration Liquiline Control CDC90 Register Parameter Beschreibung Datentype CalibrationResult5-Valid 0 = ok USINT 1 = beschäftigt 2 = lokale Kalibrierung aktiv 3 = Sensor nicht konfiguriert 4 = Sensor nicht unterstützt 5 = ungültige Eingabe 6 = Kalibrierungsfehler CalibrationResult5-Type 0 = Keine Kalibrierungsart definiert...
- Seite 19 Liquiline Control CDC90 Systemintegration Register Parameter Beschreibung Datentype Channel1-Value1-Unit 0 = Keine Einheit UINT 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C 90 = K...
- Seite 20 Systemintegration Liquiline Control CDC90 Register Parameter Beschreibung Datentype Channel1-Value4-Unit 0 = Keine Einheit UINT 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C 90 = K...
- Seite 21 Liquiline Control CDC90 Systemintegration Register Parameter Beschreibung Datentype Channel2-Value1-Unit 0 = Keine Einheit UINT 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C 90 = K...
- Seite 22 Systemintegration Liquiline Control CDC90 Register Parameter Beschreibung Datentype Channel2-Value4-Unit 0 = Keine Einheit UINT 7 = % 23 = nA 25 = mA 53 = pH 59 = hPa 65 = kΩ 66 = MΩ 89 = °C 90 = K...
- Seite 23 Liquiline Control CDC90 Systemintegration Register Bytes Parameter Beschreibung Datentype Assembly1 Service 0 = Aus BYTE 1 = Ein WaterValve 0 = Aus BYTE 1 = Ein AirValve 0 = Aus BYTE 1 = Ein Pump1 0 = Aus BYTE 1 = Ein...
-
Seite 24: Geräteinformation
Systemintegration Liquiline Control CDC90 Register Bytes Parameter Beschreibung Datentype Assembly2 Position 0 = Aus BYTE switch 2 (DI4) 1 = Ein CustomDI1 0 = Aus BYTE 1 = Ein CustomDI2 CustomDI3 CustomDI4 CustomDI5 CustomDI6 CustomDI7 CustomDI8 Remote Softkey1 0 = Aus... - Seite 28 *71560672* 71560672 www.addresses.endress.com...
