4.1.3 Sicherheitsbestimmungen für Ein- und Ausbau
Einbau und Ausbau der S71200 Geräte

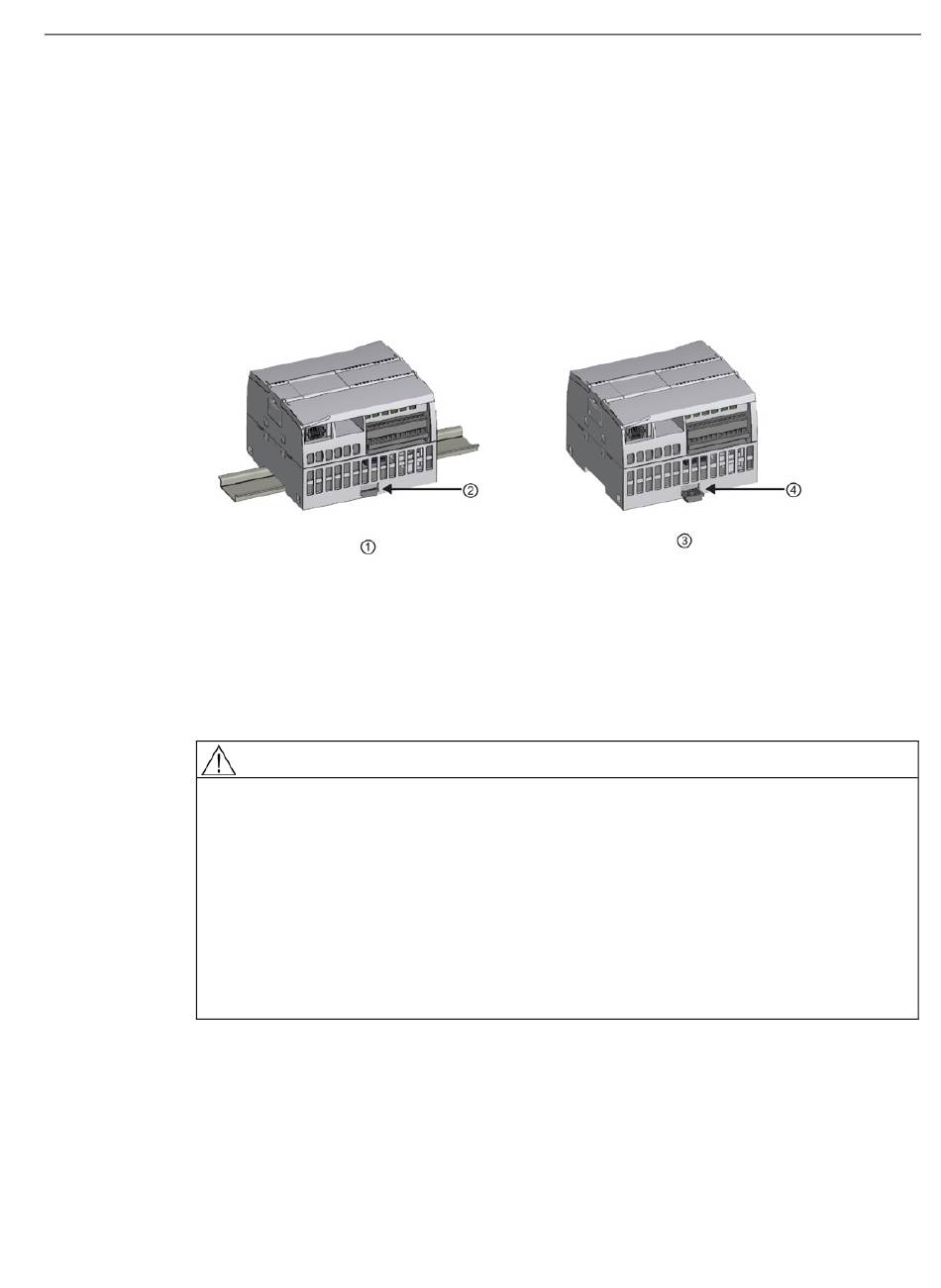

Die CPU kann auf einfache Weise auf einer Standard-Hutschiene oder in einer Schalttafel
eingebaut werden. Für die Befestigung des Geräts auf der Hutschiene werden passende
Hutschienenklemmen mitgeliefert. Diese Klemmen können auch in einer ausgezogenen
Position einrasten und ermöglichen dann das Festschrauben des Geräts in einer Schalttafel.
①
②
Bevor Sie ein elektrisches Gerät einbauen oder ausbauen, müssen Sie sicherstellen, dass
die Spannungsversorgung der Geräte ausgeschaltet ist. Achten Sie außerdem darauf, dass
auch alle angeschlossenen Geräte ausgeschaltet sind.
Wenn Sie die S7-1200 oder daran angeschlossene Geräte in eingeschaltetem Zustand ein-
oder ausbauen, kann es passieren, dass Sie einen elektrischen Schlag bekommen oder
die Geräte unerwartet arbeiten.
Ist die Spannungsversorgung der S7-1200 und aller daran angeschlossenen Geräte
während des Einbaus bzw. Ausbaus von Geräten nicht abgeschaltet, so kann dies
aufgrund von elektrischem Schlag oder unerwartetem Betrieb der Geräte zu tödlichen oder
schweren Verletzungen und/oder Sachschaden führen.
Treffen Sie alle notwendigen Sicherheitsvorkehrungen und vergewissern Sie sich, dass vor
dem Einbau bzw. Ausbau der S7-1200 CPU und zugehöriger Ausrüstung die
Spannungsversorgung der S71200 abgeschaltet ist.
S7-1200 Handbuch zur funktionalen Sicherheit
Gerätehandbuch, 02/2015, A5E03495505-AA
Einbau von fehlersicherer CPU und fehlersicherem Signalmodul (SM)
Hutschienenmontage
Standard-Hutschienenklemme
in verriegelter Position
WARNUNG
4.1 Fehlersichere S7-1200 Module, Ein- und Ausbau
③
Schalttafelmontage
④
Klemme in ausgezogener Position für die Schalttafelmon-
tage
