Einbau von fehlersicherer CPU und fehlersicherem Signalmodul (SM)
4.1 Fehlersichere S7-1200 Module, Ein- und Ausbau

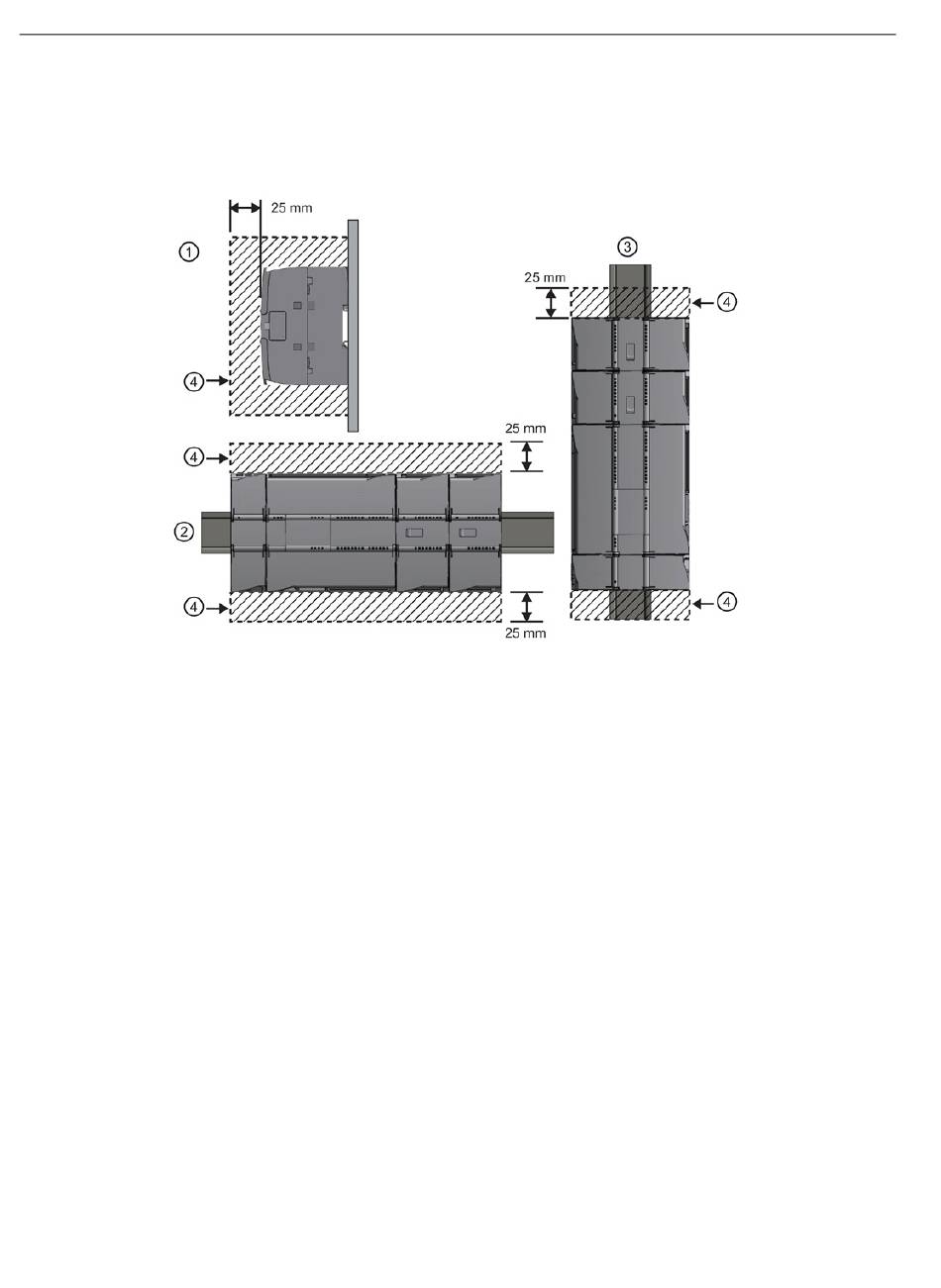

Wenn Sie das Layout für Ihr S71200 System planen, lassen Sie genügend Abstand für die
Verdrahtung und die Kommunikationskabelanschlüsse.
①
②
90
Seitenansicht
Waagerechter Einbau
③
Senkrechter Einbau
④
Freiraum
S7-1200 Handbuch zur funktionalen Sicherheit
Gerätehandbuch, 02/2015, A5E03495505-AA
