Erste Schritte
2.3 Programmierung
2.3.7
Schritt 10: Programmierung der Anwenderquittierung für die
Wiedereingliederung des fehlersicheren SM
In diesem Schritt programmieren Sie die Anwenderquittierung für die Wiedereingliederung
der fehlersicheren Signalmodul-E/A für dieses Beispiel.
Der Anwender muss quittieren, dass die Bedingungen wieder einen sicheren Zustand
erreicht haben, bevor der Produktionsbetrieb erneut anlaufen kann.
Klicken Sie auf "Abspielen", um die Animationsdatei zu starten. Klicken Sie auf die anderen
Bedienelemente für Rücklauf, Pause, Zurück oder Vorwärts.
Vorgehensweise
Sie müssen in Ihrem Sicherheitsprogramm eine Anwenderquittierung für die
Wiedereingliederung der fehlersicheren Signalmodul-E/A bereitstellen. Um bei passivierten
F-E/A eine Quittierung zu erteilen, wird die Quittierungstaste über einen Standardeingang
ausgewertet. In diesem Beispiel ist dies der Eingang "Quittieren".
Sie können die Anweisung ACK_GL zur Wiedereingliederung aller F-E/A einer F-
Ablaufgruppe verwenden.

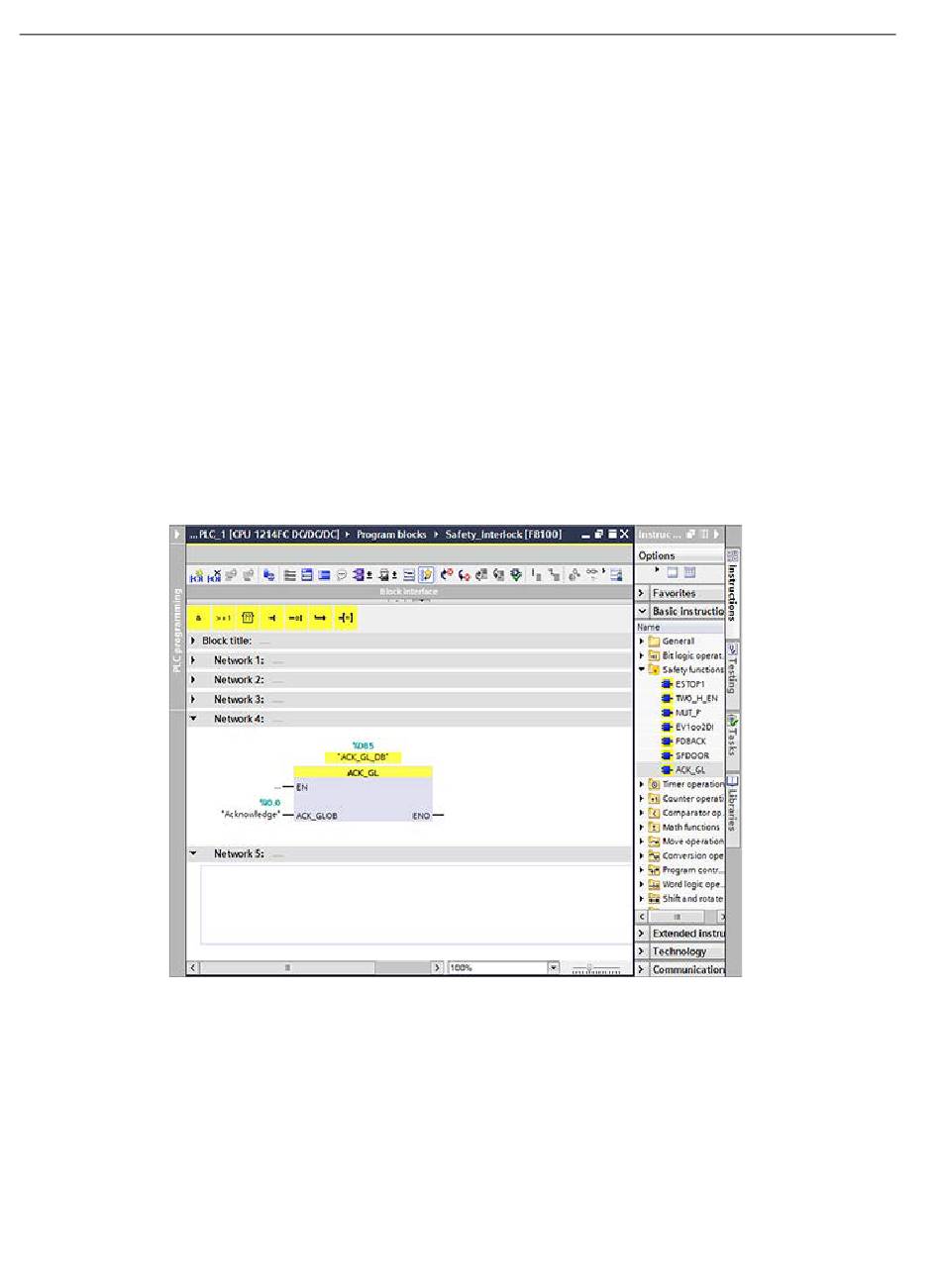

1. Fügen Sie ein neues Netzwerk ein.
2. Fügen Sie die Anweisung "ACK_GL" aus dem Unterordner "Sicherheitsfunktionen" der
Task Card "Anweisungen" ein.
3. Klicken Sie auf "OK", um das Dialogfeld "Aufrufoptionen" zu bestätigen.
4. Initialisieren Sie die Eingänge mit den Parametern so wie in der nachfolgenden Tabelle
beschrieben.
66
S7-1200 Handbuch zur funktionalen Sicherheit
Gerätehandbuch, 02/2015, A5E03495505-AA
