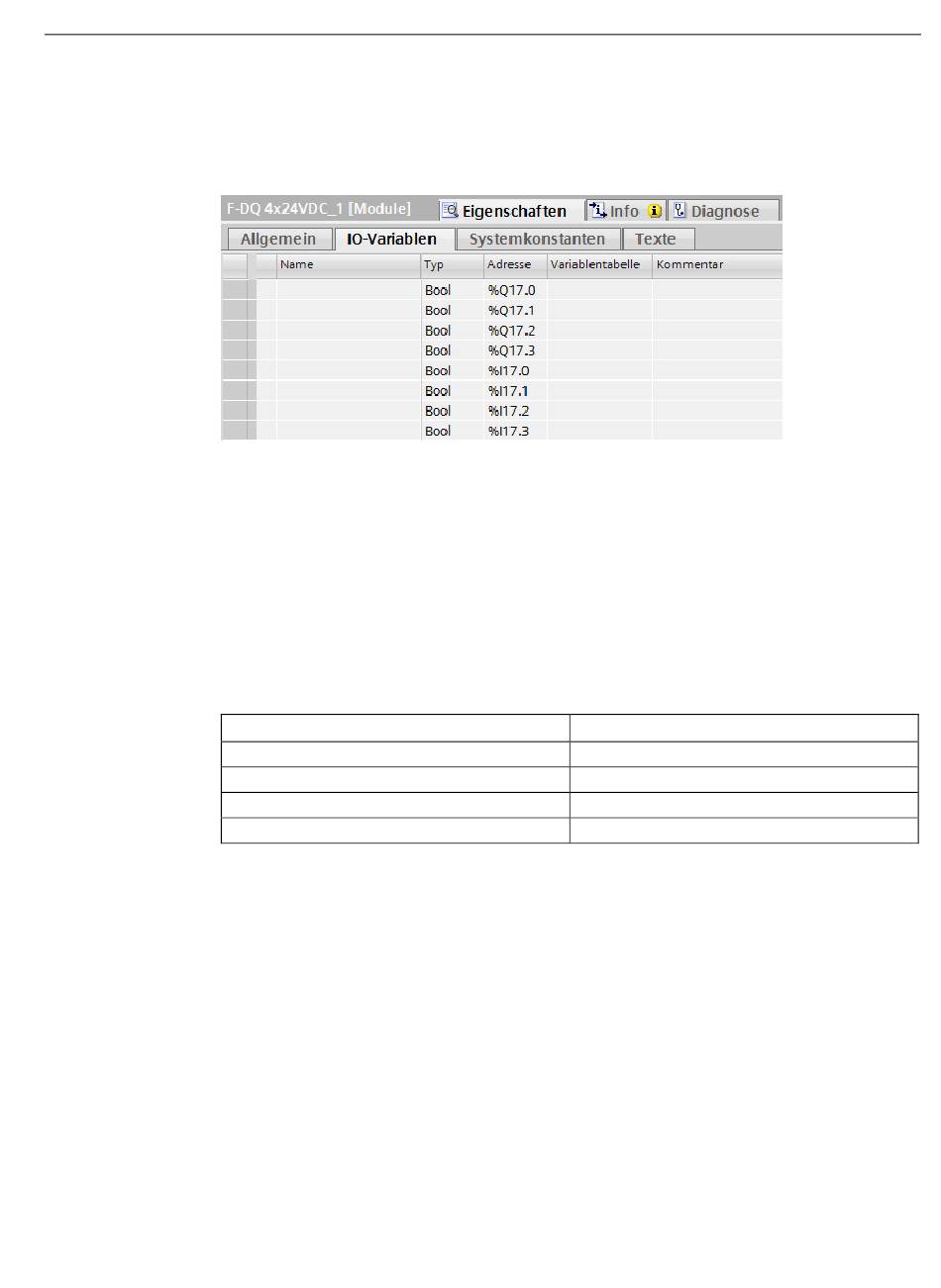

3. Kehren Sie in die "Gerätesicht" zurück und wählen Sie das F-DQ 4x24VDC_1. Wählen
Sie im Register "Eigenschaften" das Register "IO-Variablen". Dadurch werden die Bits für
"Prozesswert" und "Qualität" des fehlersicheren Moduls angezeigt. Hier können Sie für
jeden Kanal Variablen definieren:
Jedes Prozesswertbit hat ein zugehöriges Qualitätsbit, über das gemeldet wird, ob der
entsprechende Prozesswert von guter Qualität ist. Qualitätsbits sind bei guter Qualität
EIN und bei schlechter Qualität AUS. Ist ein gesamtes Modul oder ein gesamter Kanal
passiviert, sind die zugehörigen Qualitätsbits AUS.
Um die Prozesswertbits und die Qualitätsbits prüfen zu können, müssen Sie wissen, wo
diese Bits im Modul zugeordnet sind. Bei einem F-DQ 4x24VDC_1 sind die ersten vier
Bits des Prozessabbilds der Ausgänge (Q) die Prozesswertbits und die ersten vier Bits
des Prozessabbilds der Eingänge (I) die Qualitätsbits. Beispiel: Wenn die
Anfangsadresse des Moduls beim F-DQ 4x24VDC_1 I17.0 und Q17.0 lautet, dann sind
die Prozesswertbits und die entsprechenden Qualitätsbits wie in der folgenden Tabelle
gezeigt zugeordnet:
S7-1200 Handbuch zur funktionalen Sicherheit
Gerätehandbuch, 02/2015, A5E03495505-AA
Prozesswert
Q17.0
Q17.1
Q17.2
Q17.3
Erste Schritte
2.2 Konfiguration
Qualitätsbit
I17.0
I17.1
I17.2
I17.3
