Erste Schritte
2.2 Konfiguration
2.2.4 Schritt 3: Konfiguration eines fehlersicheren SM1226 F-DI 16 x DC 24 V für den
Anschluss von Not-Aus-Schalter, Positionsschaltern und Laser-Scanner
In diesem Schritt konfigurieren Sie ein F-DI für den Anschluss eines Not-Aus-Schalters, der
Positionsschalter zur Überwachung einer Sicherheitstür und des Laser-Scanners zur
Überwachung des Eingangsbereichs.
Vorgehensweise

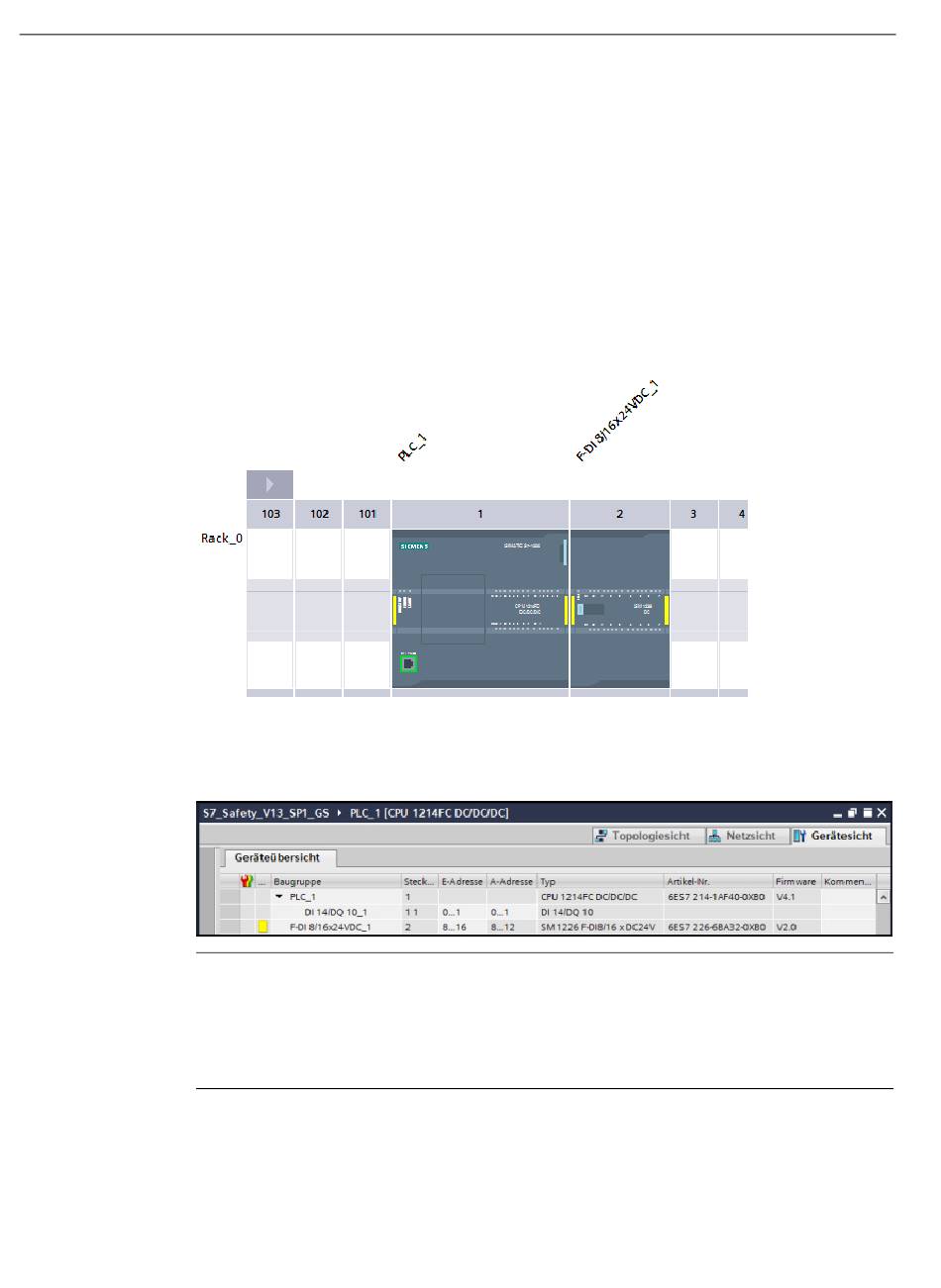

1. Verwenden Sie in der Gerätesicht der S7-1200 die Drag-&-Drop-Funktion, um ein
digitales elektronisches Modul F-DI 8/16x24VDC_1 aus dem Hardwarekatalog in den
Steckplatz 2 einzufügen.
2. Öffnen Sie die "Gerätedaten" um den Bereich "Geräteübersicht" anzuzeigen. Hier können
Sie die Startadressen für die Eingänge und Ausgänge Ihres fehlersicheren Moduls
ändern. Verwenden Sie die standardmäßigen E/A-Adressen "8" und "8" für dieses
Beispiel (die Eingänge beginnen bei Byte 8 und die Ausgänge bei Byte 8).
Hinweis
Die fehlersicheren SMs nutzen jeweils sowohl Eingänge als auch Ausgänge, auch wenn
sie physisch möglicherweise nur Eingangskanäle oder nur Ausgangskanäle besitzen.
Das F-DI kann 8-16 Ausgangskanäle besitzen. Das SM benötigt jedoch 9 Eingangsbytes
(I) und 5 Ausgangsbytes (Q).
