A.2.3.5

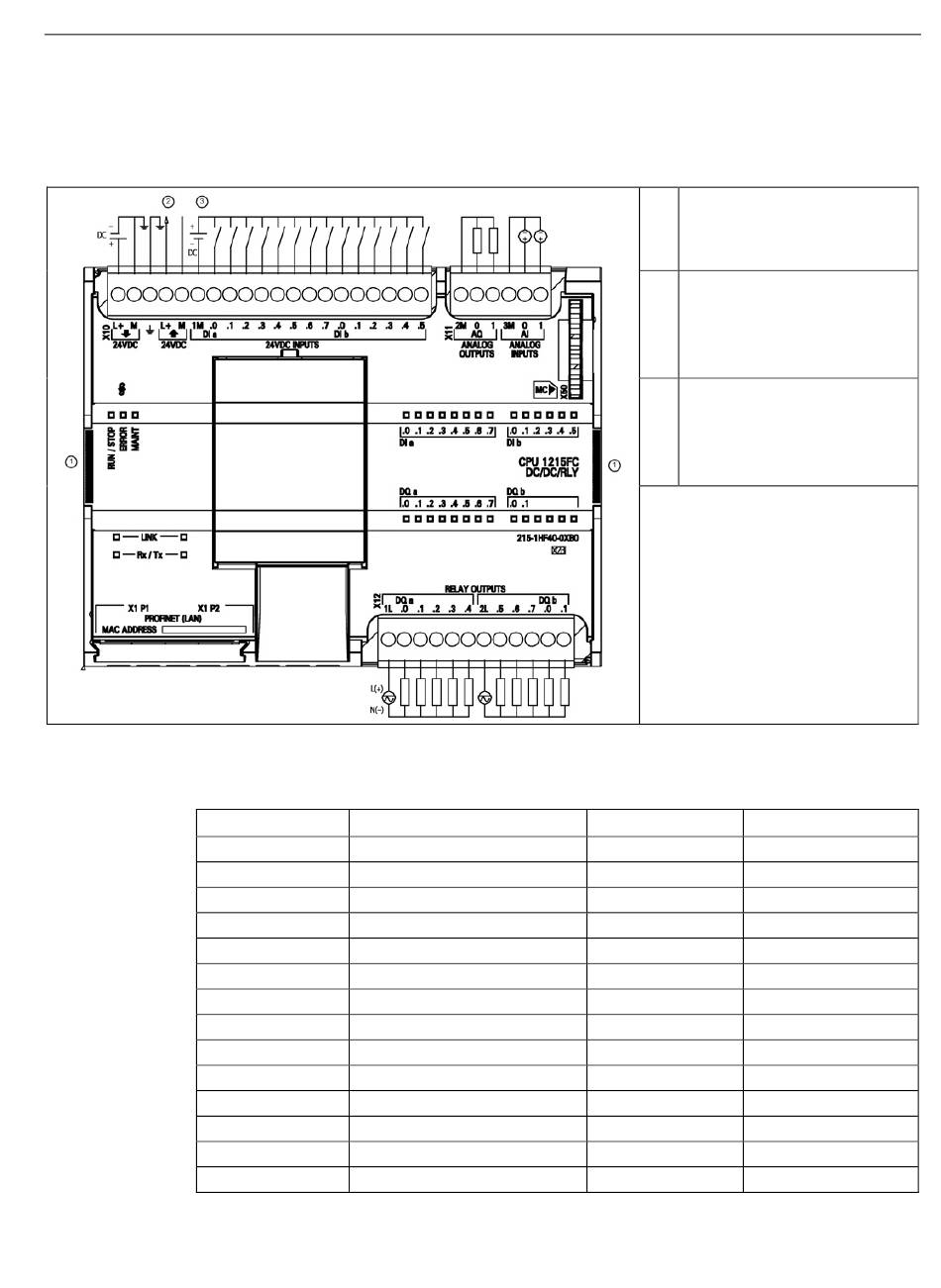

Schaltpläne der CPU 1215FC
Tabelle A- 41 CPU 1215FC DC/DC/Relais (6ES7 215-1HF40-0XB0)
Tabelle A- 42 Anschlussbelegung für die CPU 1215FC DC/DC/Relais (6ES7 215-1HF40-0XB0)
S7-1200 Handbuch zur funktionalen Sicherheit
Gerätehandbuch, 02/2015, A5E03495505-AA
Pin
1
L+ / DC 24 V
2
M / DC 24 V
3
Funktionserde
4
L+ / DC 24 V-Sensorausgang
5
M / DC 24 V-Sensorausgang
6
1M
7
DI a.0
8
DI a.1
9
DI a.2
10
DI a.3
11
DI a.4
12
DI a.5
13
DI a.6
14
DI a.7
A.2 Technische Daten der fehlersicheren CPUs
X10
X11 (vergoldet)
2M
AQ 0
AQ 1
3M
AI 0
AI 1
--
--
--
--
--
--
--
--
Technische Daten
Die zwei rechteckigen Bereiche
sind gelb. Diese sind nur an den
fehlersicheren CPUs vorhan-
den.
DC 24 V-Geberspannung
Um zusätzliche Störfestigkeit zu
erreichen, schließen Sie "M" an
Masse an, auch wenn Sie keine
Geberversorgung verwenden.
Bei stromziehenden Eingängen
"-" an "M" anschließen (abgebil-
det).
Bei stromliefernden Eingängen
"+" an "M" anschließen.
Hinweis: X11-Steckverbinder müssen
vergoldet sein. In Anhang B, Ersatz-
teile, finden Sie die Artikelnummer.
X12
1L
DQ a.0
DQ a.1
DQ a.2
DQ a.3
DQ a.4
2L
DQ a.5
DQ a.6
DQ a.7
DQ b.0
DQ b.1
--
--
