Anwendungen des fehlersicheren Signalmoduls (SM)
3.2 Digitalausgangsanwendungen

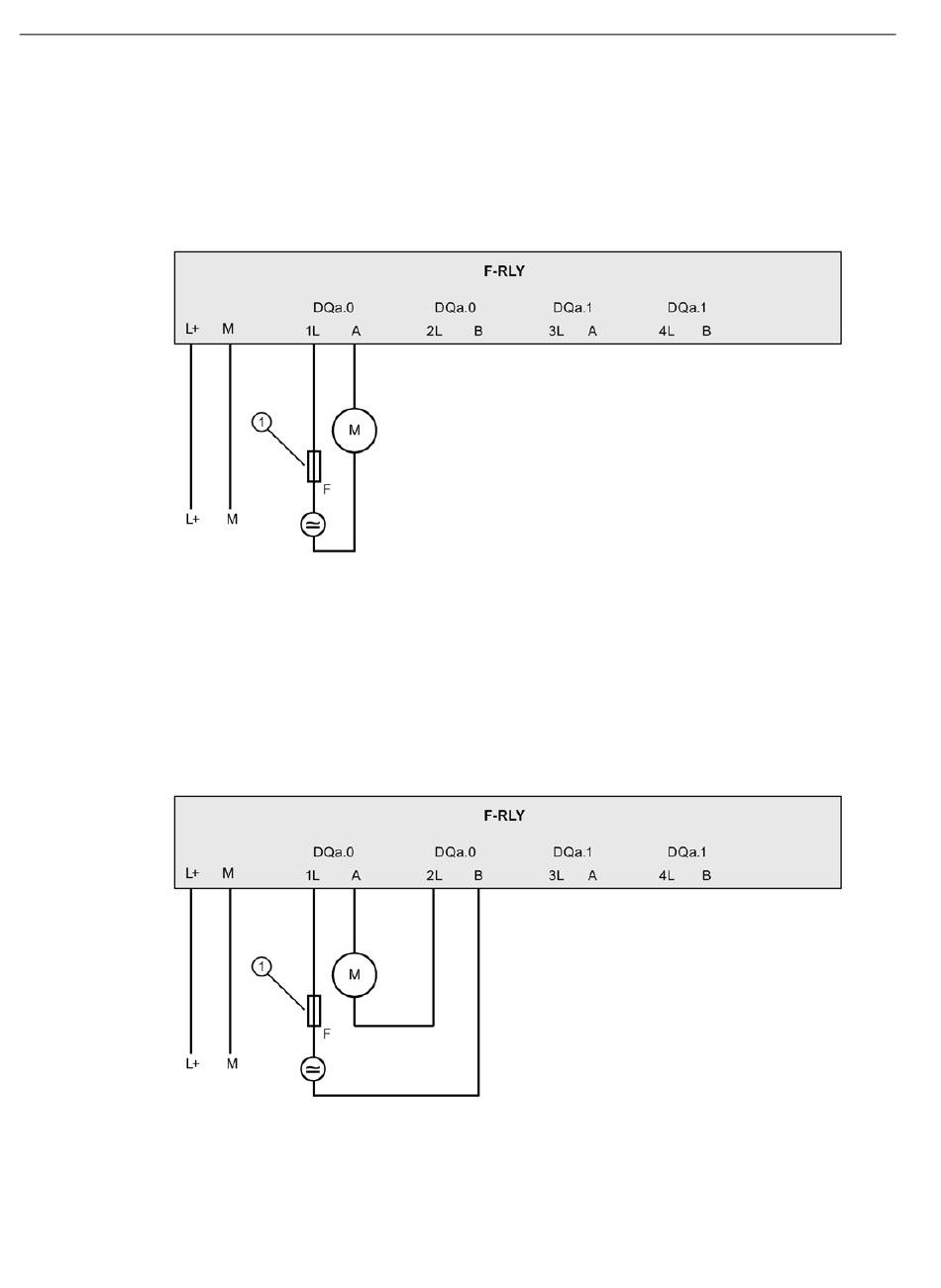

3.2.7 Anwendung 6: Verdrahtung eines direkt angeschlossenen Stellglieds mit SIL-
Einstufung
Ein Kurzschluss von 1L an A oder ein gleichwertiger Fehler kann sofort zu einem
gefährlichen Ausfall führen. Sie müssen diese Fehlerart durch ordnungsgemäße Trennung
und Schutz der Leiter verhindern.
①
3.2.8 Anwendung 7: Verdrahtung eines direkt angeschlossenen Stellglieds mit SIL-
Einstufung, beide Lastleiter schaltend
Durch die Schaltung der beiden Leiter zur Last bietet diese Anordnung zusätzlichen Schutz
bei Fehlern hin zur Leistungsleitung oder Erdung in der externen Verdrahtung, die das
Lastgerät unter Spannung setzen können.
①
86
Externe Sicherung
Externe Sicherung
