Technische Daten
A.3 Technische Daten der fehlersicheren Signalmodule (SM)
A.3.3.6 Schaltpläne

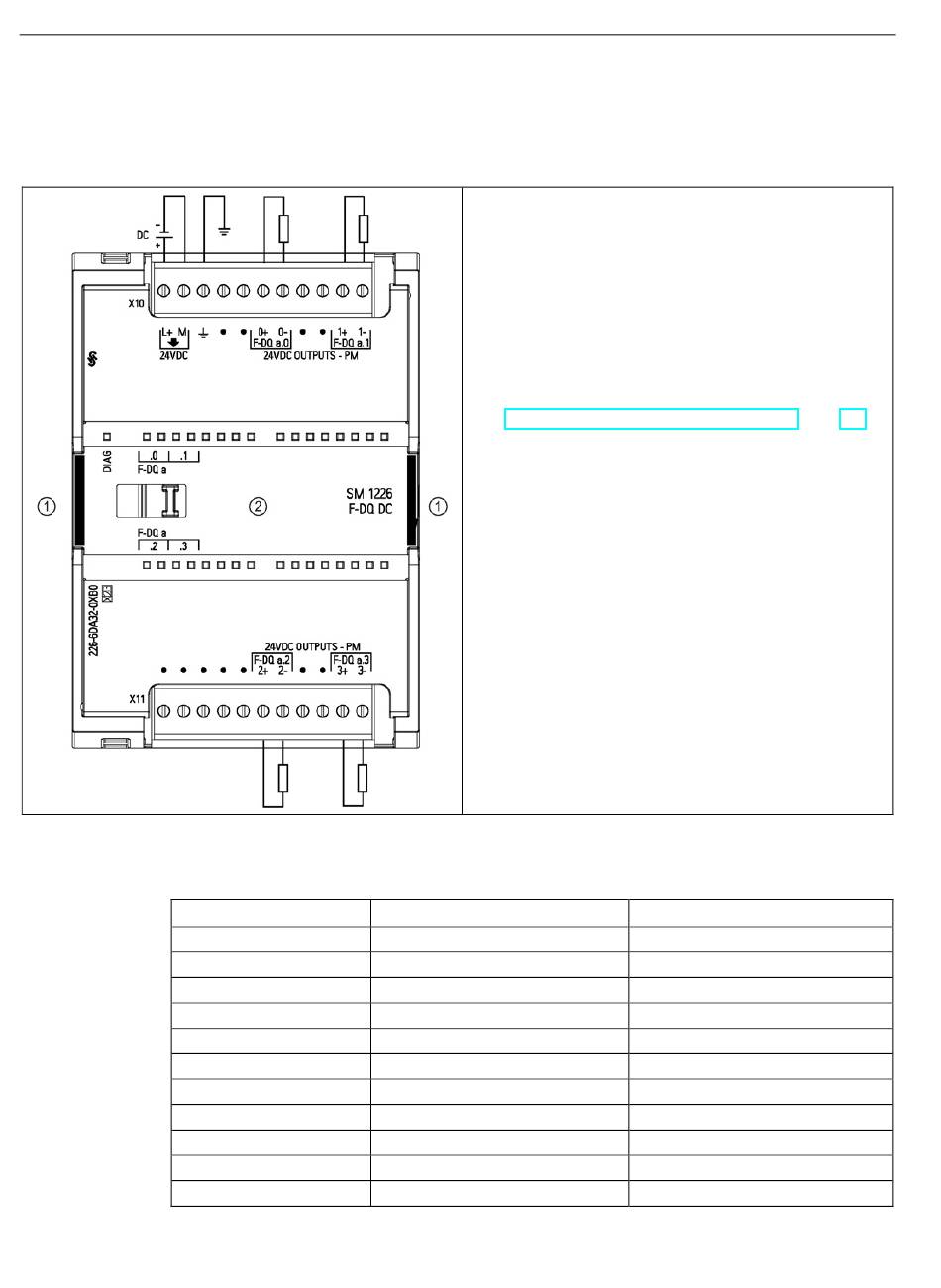

Tabelle A- 57 SM 1226 F-DQ 4 x DC 24 V (6ES7 226-6DA32-0XB0)
Tabelle A- 58 Anschlussbelegung für das SM 1226 F-DQ 4 x DC 24 V (6ES7 226-6DA32-0XB0)
200
Pin
1 L+ / DC 24 V
2 M / DC 24 V
3 Funktionserde
4 Kein Anschluss
5 Kein Anschluss
6 F-DQ a.0+ / P-Schalter
7 F-DQ a.0- / M-Schalter
8 Kein Anschluss
9 Kein Anschluss
10 F-DQ a.1+ (P-Schalter)
11 F-DQ a.1- (M-Schalter)
①
Die zwei rechteckigen Bereiche sind gelb. Diese sind
nur an den fehlersicheren Signalmodulen vorhanden.
②
Zwei LEDs pro Ausgang:
Eine für Kanalstatus: Grün (ein = Ausgang ein, aus =
•
Ausgang aus)
Eine für Kanalfehler: Rot (ein = Problem/passiviert, aus
•
= OK, Blinken = bereit für Wiedereingliederung (aktivie-
ren))
Hinweis: Alternative Anwendungsverdrahtungen finden Sie
unter "Anwendungen mit digitalen Ausgängen" (Seite 83).
X10
Kein Anschluss
Kein Anschluss
Kein Anschluss
Kein Anschluss
Kein Anschluss
F-DQ a.2+ / P-Schalter
F-DQ a.2- / M-Schalter
Kein Anschluss
Kein Anschluss
F-DQ a.3+ (P-Schalter)
F-DQ a.3- (M-Schalter)
S7-1200 Handbuch zur funktionalen Sicherheit
Gerätehandbuch, 02/2015, A5E03495505-AA
X11
