Siemens SIMATIC S7-1200 Gerätehandbuch Seite 174

Technische Daten
A.2 Technische Daten der fehlersicheren CPUs

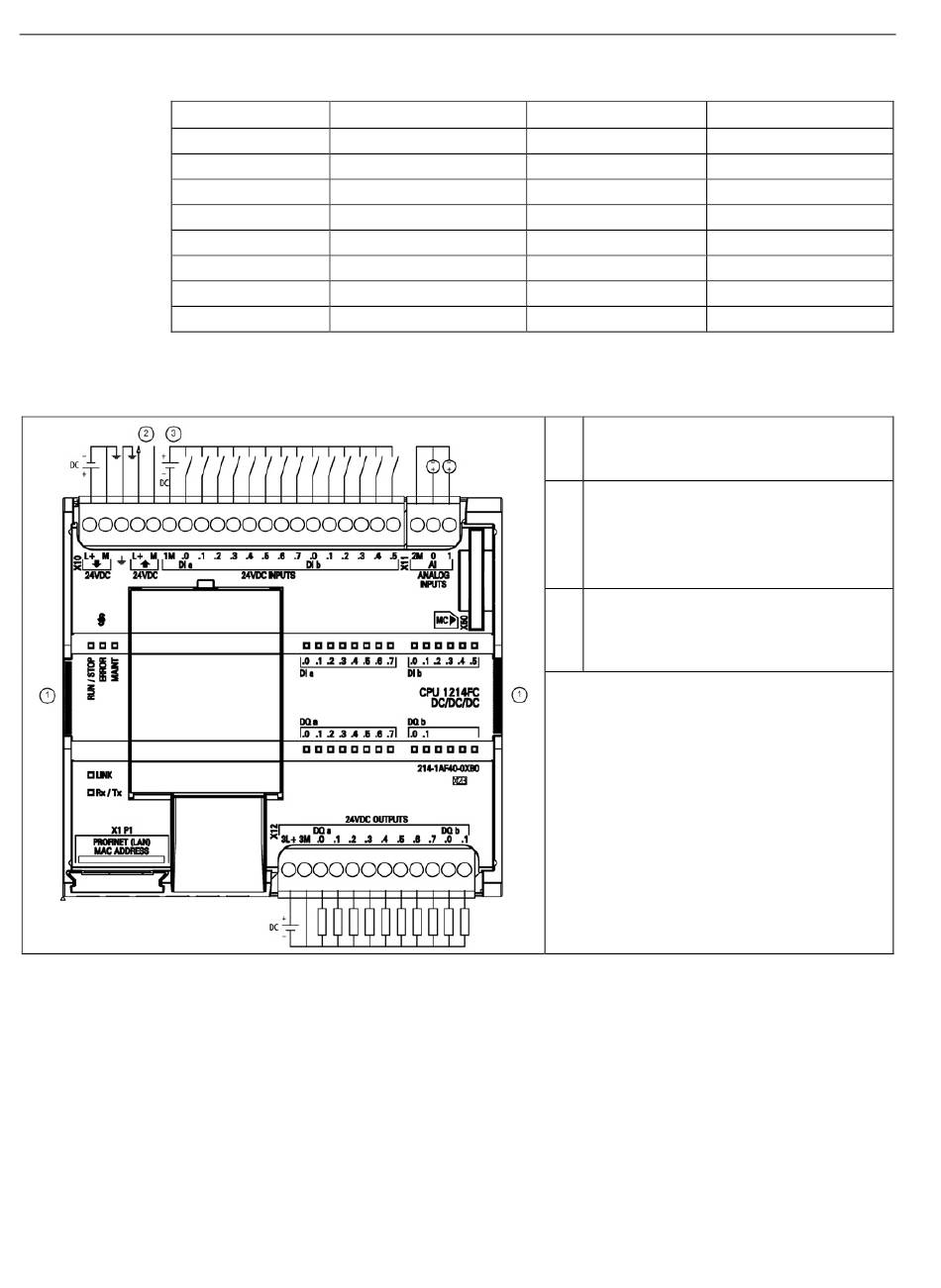

Tabelle A- 24 CPU 1214FC DC/DC/DC (6ES7 214-1AF40-0XB0)
174
Pin X10
13 DI a.6
14 DI a.7
15 DI b.0
16 DI b.1
17 DI b.2
18 DI b.3
19 DI b.4
20 DI b.5
X11 (vergoldet)
--
--
--
--
--
--
--
--
①
Die zwei rechteckigen Bereiche sind gelb.
Diese sind nur an den fehlersicheren
CPUs vorhanden.
②
DC 24 V-Geberspannung
Um zusätzliche Störfestigkeit zu errei-
chen, schließen Sie "M" an Masse an,
auch wenn Sie keine Geberversorgung
verwenden.
③
Bei stromziehenden Eingängen "-" an "M"
anschließen (abgebildet). Bei stromlie-
fernden Eingängen "+" an "M" anschlie-
ßen.
Hinweis: X11-Steckverbinder müssen vergoldet
sein. In Anhang B, Ersatzteile, finden Sie die
Artikelnummer.
S7-1200 Handbuch zur funktionalen Sicherheit
Gerätehandbuch, 02/2015, A5E03495505-AA
X12
--
--
--
--
--
--
--
--
