Erste Schritte
2.1 Einführung in das Beispiel
2.1.3 Beispielstruktur und Aufgabendefinition

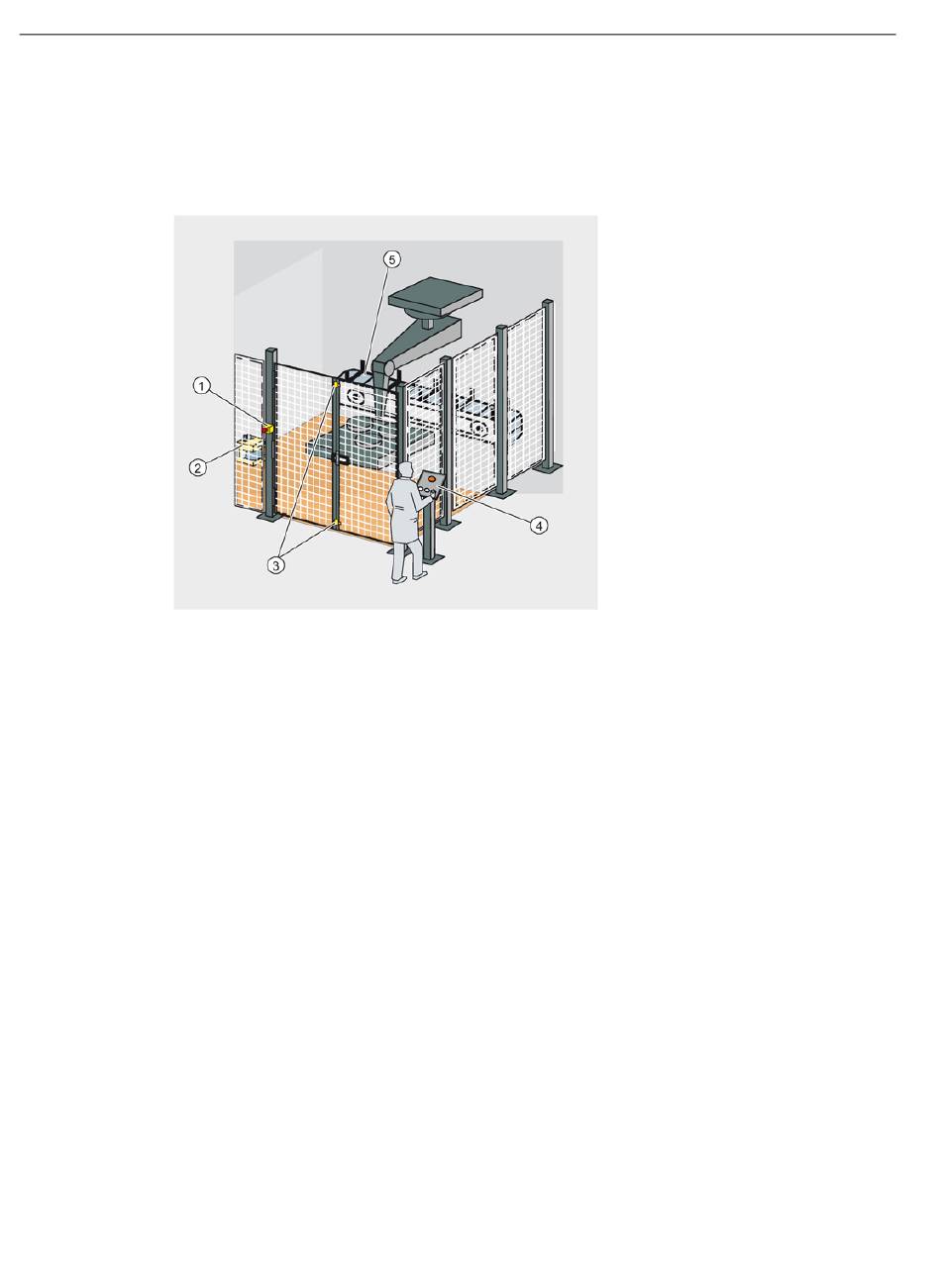

Produktionszelle mit Zugangsschutz
①
②
③
④
⑤
Ein Laser-Scanner überwacht den Zugang zum Produktionsbereich. Eine Sicherheitstür
sichert den Servicebereich ab.
Das Betreten des Produktionsbereichs oder das Öffnen der Sicherheitstür führt zu einem
Anhalten oder Herunterfahren der Produktionszelle ähnlich einem Not-Aus.
Das System kann erst dann wieder anlaufen, wenn der Not-Aus beendet wird, die
Sicherheitstür geschlossen ist und der Laser-Scanner niemanden im geschützten Bereich
erkennt. Der Anwender muss quittieren, dass die Bedingungen wieder einen sicheren
Zustand erreicht haben, bevor die Produktion erneut anlaufen kann.
34
Not-Aus (E-STOP)
Laser-Scanner
Sicherheitstür
Steuerpult mit Start- und Quittiertasten
Förderermotor
