Anwendungen des fehlersicheren Signalmoduls (SM)
3.1 Digitaleingangsanwendungen
3.1.3
Anwendungen 3 und 4: 1oo2-Auswertung eines einzelnen Gebers
dFür diese Art der Verbindung können Sie die Kurzschlusserkennung nicht konfigurieren.
Vs1-Tests verursachen einen Fehler der b.x-Eingänge des F-DI.

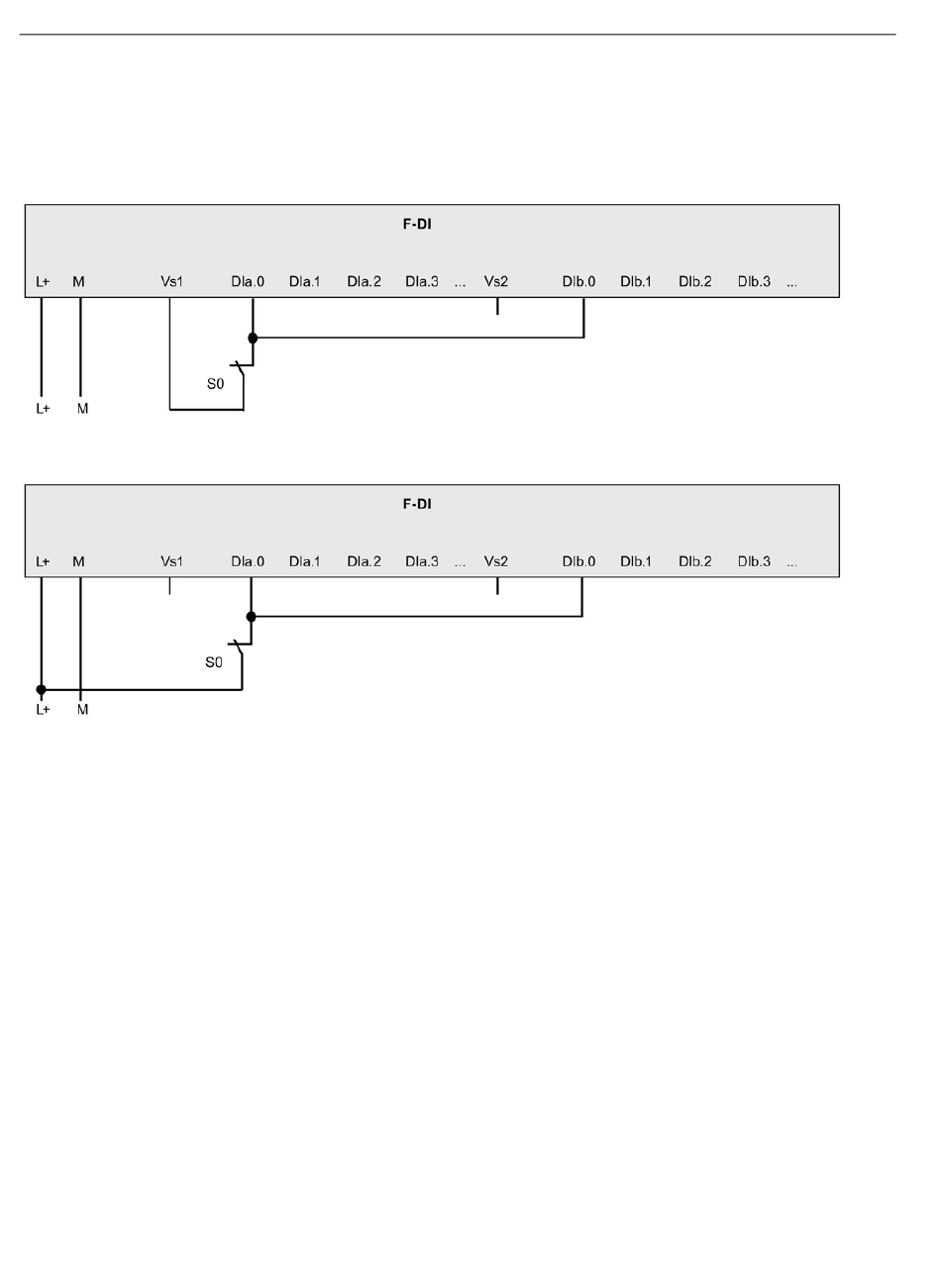

Bild 3-3
Anwendungsart 3 des F-DI: Interne Geberversorgung
Bild 3-4
Anwendungsart 4 des F-DI: Externe Geberversorgung
78
S7-1200 Handbuch zur funktionalen Sicherheit
Gerätehandbuch, 02/2015, A5E03495505-AA
