3.1.2 Anwendungen 1 und 2: 1oo1-Auswertung eines einzelnen Gebers
Wenn die Kurzschlusserkennung verwendet wird, muss für die a.x-Eingänge VS1 und für die b.x-Eingänge VS2 verwen-
det werden.

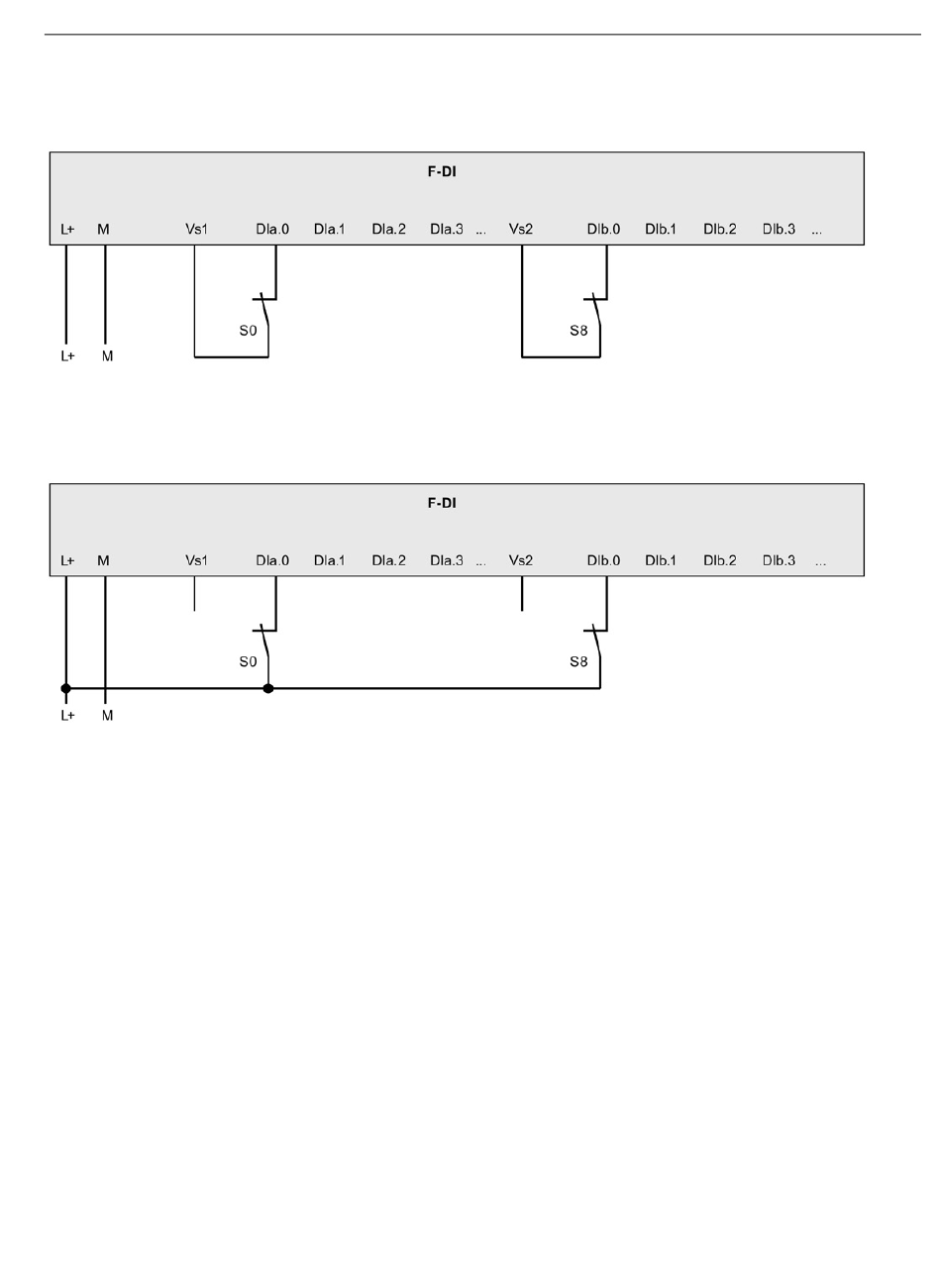

Bild 3-1 Anwendungsart 1 des F-DI: Interne Geberversorgung
Bild 3-2 Anwendungsart 2 des F-DI: Externe Geberversorgung
S7-1200 Handbuch zur funktionalen Sicherheit
Gerätehandbuch, 02/2015, A5E03495505-AA
Anwendungen des fehlersicheren Signalmoduls (SM)
3.1 Digitaleingangsanwendungen
