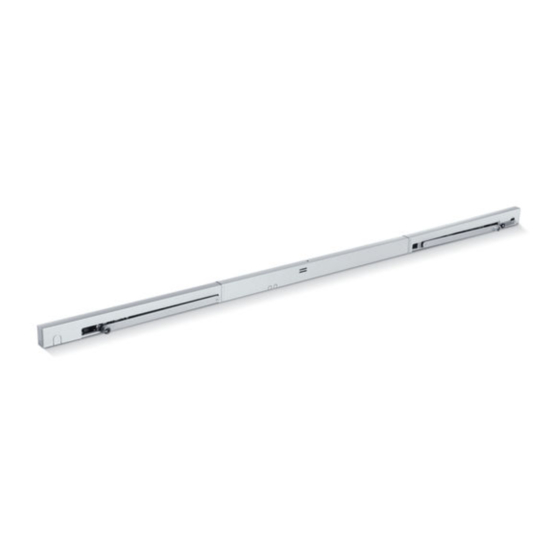

GEZE TS 5000 R-ISM BG Montageanleitung

Gleitschiene für bandgegenseite mit integrierter schließfolgeregelung, rauchschalter und elektrischer feststellung
Vorschau ausblenden Andere Handbücher für TS 5000 R-ISM BG:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

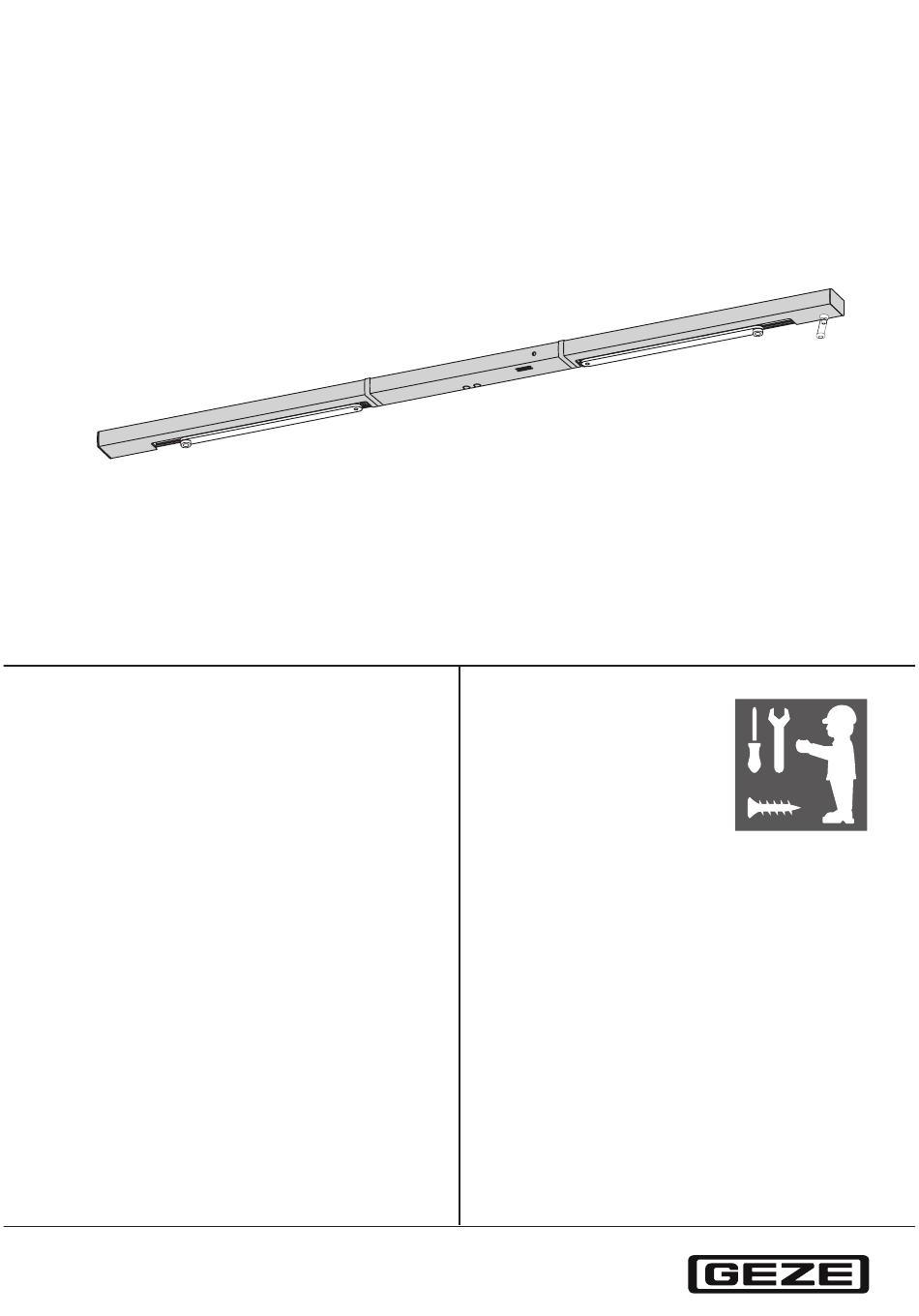

GEZE
TS 5000 R-ISM BG
DE
Gleitschiene für Bandgegenseite mit
integrierter Schließfolgeregelung,
Rauchschalter und elektrischer Feststellung
GB
Guide rail for push side with integrated
closing sequence control, smoke detector
and electrical hold-open device
FR
Bras à coulisse avec regulation intégrée de
fermeture en cascade, commutateur de
fumée et arrêt électrique pour montage
côté opposé aux paumelles
144507-02
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEZE TS 5000 R-ISM BG

Inhaltszusammenfassung für GEZE TS 5000 R-ISM BG

  • Seite 1 GEZE TS 5000 R-ISM BG Gleitschiene für Bandgegenseite mit integrierter Schließfolgeregelung, Rauchschalter und elektrischer Feststellung Guide rail for push side with integrated closing sequence control, smoke detector and electrical hold-open device Bras à coulisse avec regulation intégrée de fermeture en cascade, commutateur de fumée et arrêt électrique pour montage...

  • Seite 2: Produktbeschreibung

    Zu diesem Dokument TS 5000 R-ISM BG Zu diesem Dokument Diese Anleitung beschreibt die Montage und den Anschluss sowie die Inbetriebnahme der GEZE TS 5000 R-ISM BG Gleitschiene. Produktbeschreibung Diese Gleitschiene ist für die Montage an zweiflügeligen Feuer- und Rauchschutztüren zugelassen. Die Anlage enthält elektrische Feststellungen für beide Türflügel, die von einer integrierten Rauchschalterzentrale gesteuert...

  • Seite 3: Lieferumfang

    TS 5000 R-ISM BG Lieferumfang Lieferumfang Abb.: 5.1 Gangflügel Gleithebel Rauchschaltergehäuse Standflügel Netzteil mit Aufnahme Resettaste ISM Gleitschiene Gangflügel Endkappe Gleitstein ISM Gleitschiene Standflügel Blende Gangflügel Drahtseilumlenkung Rauchschalter (verpackt) Blende Standflügel Auslösehebel Elektrische-Feststellung GF Mittelblende Schrauben, Anschlagschablone Elektrische-Feststellung SF Sichtkappe und Zubehörbeutel...

  • Seite 4: Gleitschiene Und Netzteil Montieren

    Distanz zwischen Oberkante Gleitschiene und Decke/Sturz von mindestens 10 mm >10 mm nicht unterschritten werden! Je nach Feststellanlage beachten Sie bitte auch das Dokument „Anleitung zur Mon- tage, Inbetriebnahme, Bedienung und Wartung der GEZE Feststellanlage FA GC“. Abb.: 6.1.2 Gleitschiene und Netzteil montieren M5x45...

  • Seite 5: Standflügel-Kabel 24 V Anschließen

    TS 5000 R-ISM BG Montage, Befestigung Bei Aufputzzuführung für das 230-V-Kabel einen Kabelschutz verwenden. Die aus der Wand stehenden Kabel für 230 V und für Zusatzanschlüsse durch die entsprechenden Öffnungen des Rauchschaltergehäuses führen! M5x45/5x55 Abb.: 6.3.1 230 V Netzkabel durch das Rauchschaltergehäuse führen und auf ca. 80 mm ablängen (1.).

  • Seite 6: Kabel Von Netzteil Und Rauchschalter Verlegen

    Montage, Befestigung TS 5000 R-ISM BG Kabel von Netzteil und Rauchschalter verlegen Abb.: 6.6.1 24 V Ausgangskabel vom Netzteil am Gangflügel in das Innere des Rauchschaltergehäuses verlegen (6.). Rot =’+’ Weiß = ’–’ . Abb.: 6.6.2 Kabel 24 V der elektrischen Feststellung vom Gehäuseinneren zur Anschlussklemme führen (1.).

  • Seite 7: Gleithebel Am Standflügel Montieren Und Mit Gleitstein Verbinden

    TS 5000 R-ISM BG Montage, Befestigung Anschlagschrauben einschrauben (6.). Spannteil wieder entspannen (7.) Spannschraube einschrauben (Kontermutter noch nicht anziehen!). Drahtseil auf 30–50 mm Überstand zur Außenkante Gleitschiene kürzen (8.). M3x10 M3x10 M6x14 SW 5 Abb.: 6.7.2 Gleithebel am Standflügel montieren und mit Gleitstein verbinden Im Lieferzustand behindert die Türkante das korrekte Aufsetzen des Gleithebels auf den Schließer.

  • Seite 8: Auslöser Und Sperre Einstellen

    Montage, Befestigung TS 5000 R-ISM BG Auslöser und Sperre einstellen Achten Sie darauf, dass das Drahtseil nicht eingeklemmt wird. Bei korrekter Einstellung müssen die Scheibe und die Kerbe in einer Flucht liegen. Abstand zwischen Scheibe und Kerbe messen (1.). Drahtseil um “X” spannen (2.).
  • Seite 9 TS 5000 R-ISM BG Montage, Befestigung Anschlagstange darf nicht unter den Mitnehmer kippen. Anschlagstange herausziehen (3.). Abstand Kante-Sperre und Anschlag: ca. 30 mm Gangflügeltür schließen (4.). Anschlagstange für Funktionssicherung der Schließfolgeregelung ist positioniert. Gangflügeltür öffnen (5.). Schrauben der Anschlagstange festziehen (6.).

  • Seite 10: Blende Entfernen

    Erstinbetriebnahme TS 5000 R-ISM BG Erstinbetriebnahme VORSICHT! Der Einbau des Rauchschalters darf erst kurz vor Inbetriebnahme erfolgen um unnötige Verschmutzungen zu vermeiden. Bei vorzeitigem Einbau besteht die Gefahr, dass der Rauchschalter durch den Baustaub verschmutzt wird. Dadurch kann die Lebensdauer des Rauchschalters erheblich verkürzt werden! 7.

  • Seite 11: Einstellen Der Elektrischen Feststellungen

    TS 5000 R-ISM BG Erstinbetriebnahme Einstellen der elektrischen Feststellungen Darstellung Gangflügel. Türflügel auf den gewünschten Feststellwinkel öffnen und festsetzen (1.). Kabelschutzfolien aus der Gleitschiene entfernen (2.). Klemmschrauben der elektrischen Feststellung lösen (3.). Elektrische Feststellung verschieben, bis Rastkeil am Gleitstein anliegt (4.).

  • Seite 12: Ersteinschaltung, Test

    Nach dem betriebsfertigen Einbau der Anlage ist am Verwendungsort deren einwandfreie Funktion und vor- schriftsmäßige Installation durch eine Abnahmeprüfung festzustellen. Abnahmeprüfung durch autorisiertes Fachpersonal siehe Dokument „Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung der GEZE Fest- stellanlage FA GC“. Wartung, Pflege, Reparatur Die Einbaufirma muss den Betreiber der Anlage auf diesen Teil der Montageanleitung aufmerksam machen, und die- se sowie die Benutzerinformation (Beipackzettel zum Türschließer) dem Betreiber aushändigen.
  • Seite 35 Notes/Notizen...
  • Seite 36 97944 Boxberg-Schweigern Tel. +49 (0) 7930 9294 0 Baltic States Iberia Singapore Fax +49 (0) 7930 9294 10 GEZE GmbH Baltic States office GEZE Iberia S.R.L. GEZE (Asia Pacific) Pte, Ltd. E-Mail: sk.de@geze.com E-Mail: office-latvia@geze.com E-Mail: info@geze.es E-Mail: gezesea@geze.com.sg www.geze.com...
