Slimdrive EMD invers
6.3

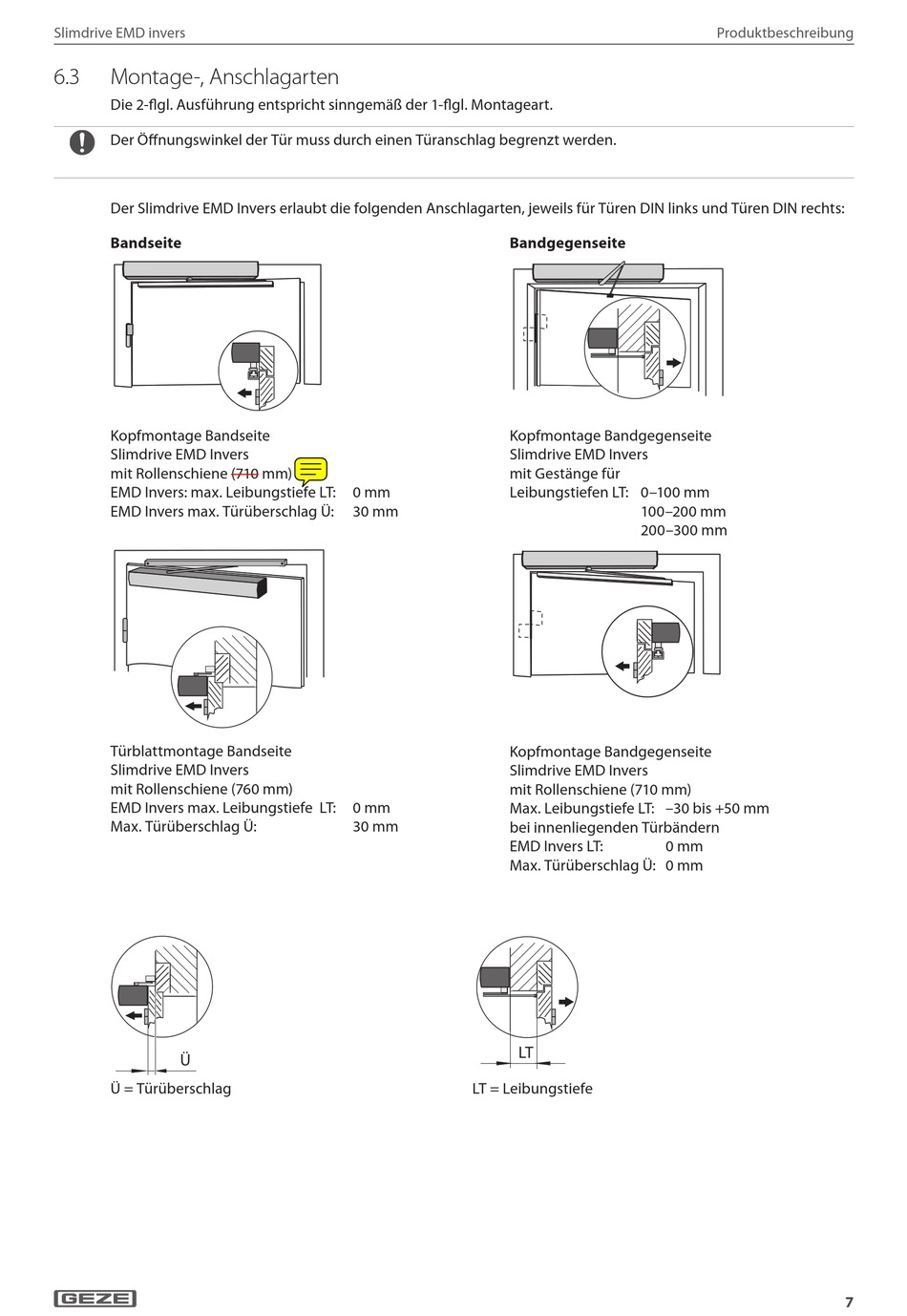

Montage-, Anschlagarten

Die 2-flgl. Ausführung entspricht sinngemäß der 1-flgl. Montageart.
Der Öffnungswinkel der Tür muss durch einen Türanschlag begrenzt werden.
Der Slimdrive EMD Invers erlaubt die folgenden Anschlagarten, jeweils für Türen DIN links und Türen DIN rechts:
Bandseite
Kopfmontage Bandseite
Slimdrive EMD Invers
mit Rollenschiene (710 mm)
EMD Invers: max. Leibungstiefe LT:
EMD Invers max. Türüberschlag Ü:
Türblattmontage Bandseite
Slimdrive EMD Invers
mit Rollenschiene (760 mm)
EMD Invers max. Leibungstiefe LT:
Max. Türüberschlag Ü:
�
Ü = Türüberschlag
Bandgegenseite
Kopfmontage Bandgegenseite
Slimdrive EMD Invers
mit Gestänge für
0 mm Leibungstiefen LT: 0–100 mm
30 mm
Kopfmontage Bandgegenseite
Slimdrive EMD Invers
mit Rollenschiene (710 mm)
0 mm
Max. Leibungstiefe LT: –30 bis +50 mm
30 mm bei innenliegenden Türbändern
EMD Invers LT:
Max. Türüberschlag Ü: 0 mm
��
LT = Leibungstiefe
Produktbeschreibung
100–200 mm
200–300 mm
0 mm
