Montagehinweis

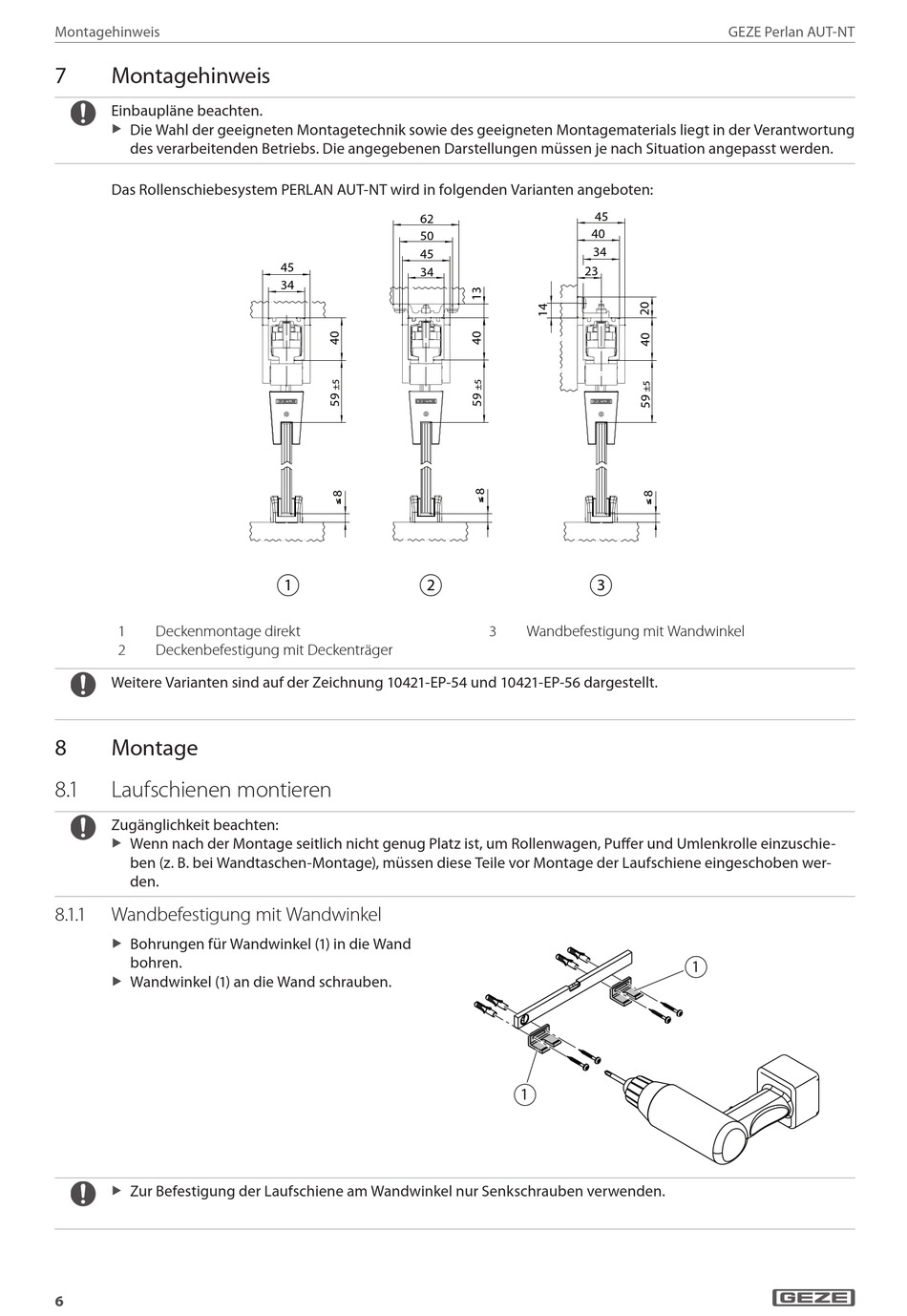

7 Montagehinweis
Einbaupläne beachten.
Die Wahl der geeigneten Montagetechnik sowie des geeigneten Montagematerials liegt in der Verantwortung
X
des verarbeitenden Betriebs. Die angegebenen Darstellungen müssen je nach Situation angepasst werden.
Das Rollenschiebesystem PERLAN AUT-NT wird in folgenden Varianten angeboten:
1 Deckenmontage direkt
2 Deckenbefestigung mit Deckenträger
Weitere Varianten sind auf der Zeichnung 10421-EP-54 und 10421-EP-56 dargestellt.
8

Montage

8. 1

Laufschienen montieren

Zugänglichkeit beachten:
Wenn nach der Montage seitlich nicht genug Platz ist, um Rollenwagen, Puffer und Umlenkrolle einzuschie-
X
ben (z. B. bei Wandtaschen-Montage), müssen diese Teile vor Montage der Laufschiene eingeschoben wer-
den.
8. 1 . 1 Wandbefestigung mit Wandwinkel
Bohrungen für Wandwinkel (1) in die Wand
X
bohren.
Wandwinkel (1) an die Wand schrauben.
X
Zur Befestigung der Laufschiene am Wandwinkel nur Senkschrauben verwenden.
X
6
62
50
45
45
34
34
1 2
45
40
34
23
3
3 Wandbefestigung mit Wandwinkel
1
