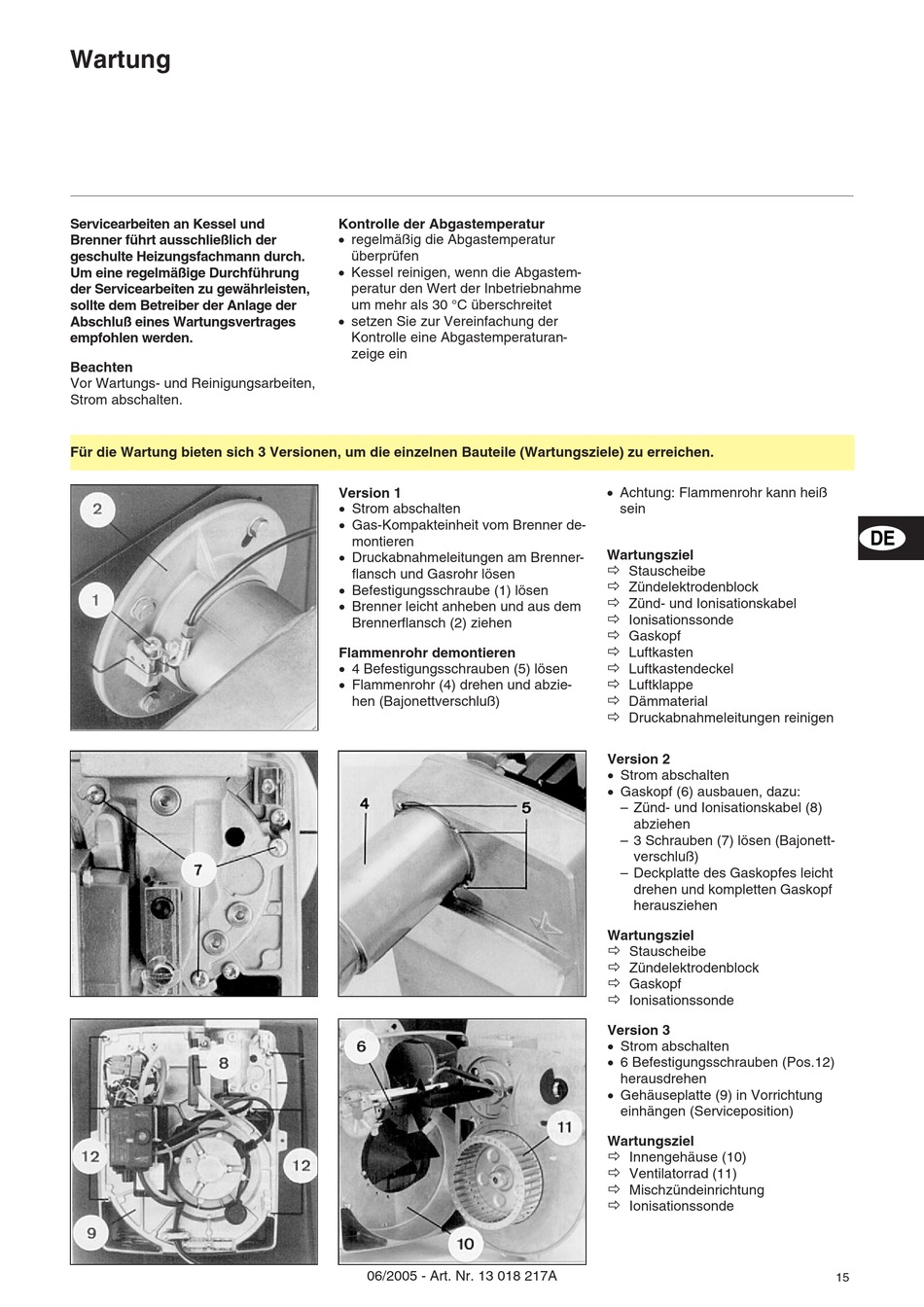

Wartung
Servicearbeiten an Kessel und
Brenner führt ausschließlich der
geschulte Heizungsfachmann durch.
Um eine regelmäßige Durchführung
der Servicearbeiten zu gewährleisten,
sollte dem Betreiber der Anlage der
Abschluß eines Wartungsvertrages
empfohlen werden.
Beachten
Vor Wartungs- und Reinigungsarbeiten,
Strom abschalten.
Für die Wartung bieten sich 3 Versionen, um die einzelnen Bauteile (Wartungsziele) zu erreichen.
Kontrolle der Abgastemperatur
· regelmäßig die Abgastemperatur
überprüfen
· Kessel reinigen, wenn die Abgastem-
peratur den Wert der Inbetriebnahme
um mehr als 30 °C überschreitet
· setzen Sie zur Vereinfachung der
Kontrolle eine Abgastemperaturan-
zeige ein
Version 1
· Strom abschalten
· Gas-Kompakteinheit vom Brenner de-
montieren
· Druckabnahmeleitungen am Brenner-
flansch und Gasrohr lösen
· Befestigungsschraube (1) lösen
· Brenner leicht anheben und aus dem
Brennerflansch (2) ziehen
Flammenrohr demontieren
· 4 Befestigungsschrauben (5) lösen
· Flammenrohr (4) drehen und abzie-
hen (Bajonettverschluß)
06/2005 - Art. Nr. 13 018 217A
· Achtung: Flammenrohr kann heiß
sein
Wartungsziel
ð
Stauscheibe
ð
Zündelektrodenblock
ð
Zünd- und Ionisationskabel
ð
Ionisationssonde
ð
Gaskopf
ð
Luftkasten
ð
Luftkastendeckel
ð
Luftklappe
ð
Dämmaterial
ð
Druckabnahmeleitungen reinigen
Version 2
· Strom abschalten
· Gaskopf (6) ausbauen, dazu:
– Zünd- und Ionisationskabel (8)
abziehen
– 3 Schrauben (7) lösen (Bajonett-
verschluß)
– Deckplatte des Gaskopfes leicht
drehen und kompletten Gaskopf
herausziehen
Wartungsziel
ð
Stauscheibe
ð
Zündelektrodenblock
ð
Gaskopf
ð
Ionisationssonde
Version 3
· Strom abschalten
· 6 Befestigungsschrauben (Pos.12)
herausdrehen
· Gehäuseplatte (9) in Vorrichtung
einhängen (Serviceposition)
Wartungsziel
ð
Innengehäuse (10)
ð
Ventilatorrad (11)
ð
Mischzündeinrichtung
ð
Ionisationssonde
DE
15
