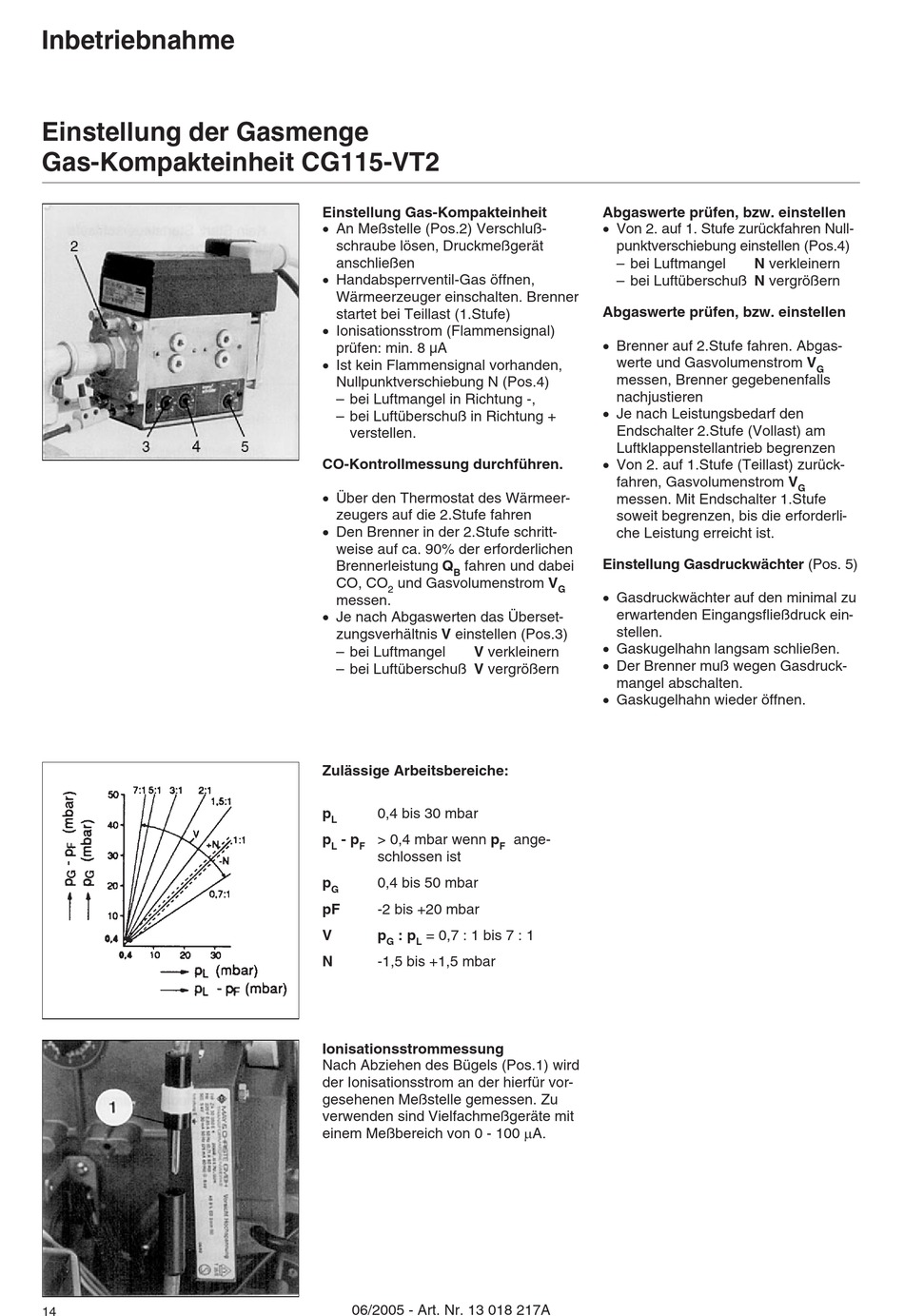

Inbetriebnahme
Einstellung der Gasmenge
Gas-Kompakteinheit CG115-VT2
14
Einstellung Gas-Kompakteinheit
· An Meßstelle (Pos.2) Verschluß-
schraube lösen, Druckmeßgerät
anschließen
· Handabsperrventil-Gas öffnen,
Wärmeerzeuger einschalten. Brenner
startet bei Teillast (1.Stufe)
· Ionisationsstrom (Flammensignal)
prüfen: min. 8 µA
· Ist kein Flammensignal vorhanden,
Nullpunktverschiebung N (Pos.4)
– bei Luftmangel in Richtung -,
– bei Luftüberschuß in Richtung +
verstellen.
CO-Kontrollmessung durchführen.
· Über den Thermostat des Wärmeer-
zeugers auf die 2.Stufe fahren
· Den Brenner in der 2.Stufe schritt-
weise auf ca. 90% der erforderlichen
Brennerleistung Q
fahren und dabei
B
CO, CO
und Gasvolumenstrom V
2
messen.
· Je nach Abgaswerten das Überset-
zungsverhältnis V einstellen (Pos.3)
– bei Luftmangel
V verkleinern
– bei Luftüberschuß V vergrößern
Zulässige Arbeitsbereiche:
p
0,4 bis 30 mbar
L
p
- p
> 0,4 mbar wenn p
L
F
schlossen ist
p
0,4 bis 50 mbar
G
pF
-2 bis +20 mbar
V
p
: p
= 0,7 : 1 bis 7 : 1
G
L
N
-1,5 bis +1,5 mbar
Ionisationsstrommessung
Nach Abziehen des Bügels (Pos.1) wird
der Ionisationsstrom an der hierfür vor-
gesehenen Meßstelle gemessen. Zu
verwenden sind Vielfachmeßgeräte mit
einem Meßbereich von 0 - 100 mA.
06/2005 - Art. Nr. 13 018 217A
Abgaswerte prüfen, bzw. einstellen
· Von 2. auf 1. Stufe zurückfahren Null-
punktverschiebung einstellen (Pos.4)
– bei Luftmangel
– bei Luftüberschuß N vergrößern
Abgaswerte prüfen, bzw. einstellen
· Brenner auf 2.Stufe fahren. Abgas-
werte und Gasvolumenstrom V
messen, Brenner gegebenenfalls
nachjustieren
· Je nach Leistungsbedarf den
Endschalter 2.Stufe (Vollast) am
Luftklappenstellantrieb begrenzen
· Von 2. auf 1.Stufe (Teillast) zurück-
fahren, Gasvolumenstrom V
messen. Mit Endschalter 1.Stufe
soweit begrenzen, bis die erforderli-
che Leistung erreicht ist.
Einstellung Gasdruckwächter (Pos. 5)
G
· Gasdruckwächter auf den minimal zu
erwartenden Eingangsfließdruck ein-
stellen.
· Gaskugelhahn langsam schließen.
· Der Brenner muß wegen Gasdruck-
mangel abschalten.
· Gaskugelhahn wieder öffnen.
ange-
F
N verkleinern
G
