Inbetriebnahme

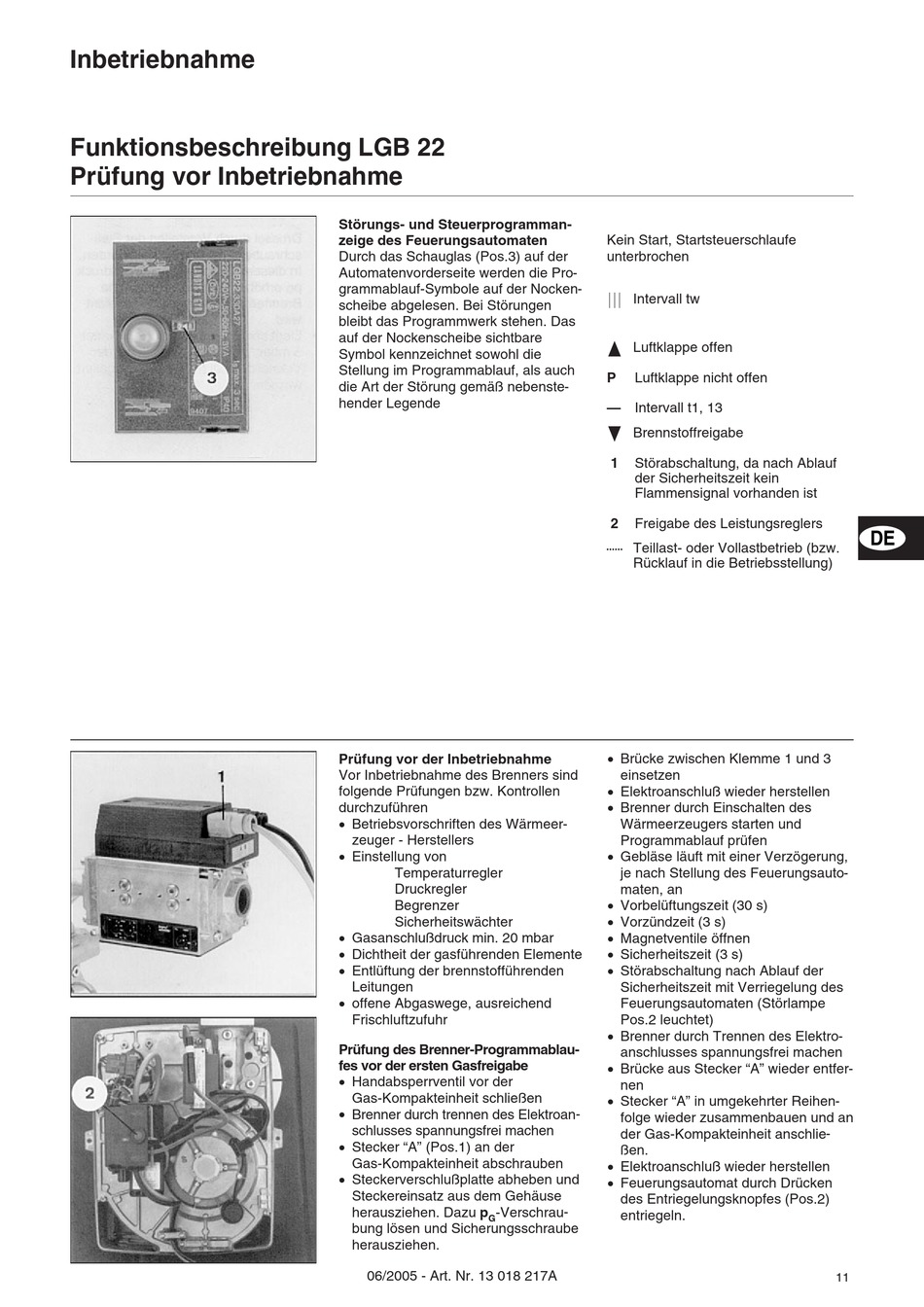

Funktionsbeschreibung LGB 22
Prüfung vor Inbetriebnahme
Störungs- und Steuerprogramman-
zeige des Feuerungsautomaten
Durch das Schauglas (Pos.3) auf der
Automatenvorderseite werden die Pro-
grammablauf-Symbole auf der Nocken-
scheibe abgelesen. Bei Störungen
bleibt das Programmwerk stehen. Das
auf der Nockenscheibe sichtbare
Symbol kennzeichnet sowohl die
Stellung im Programmablauf, als auch
die Art der Störung gemäß nebenste-
hender Legende
Prüfung vor der Inbetriebnahme
Vor Inbetriebnahme des Brenners sind
folgende Prüfungen bzw. Kontrollen
durchzuführen
· Betriebsvorschriften des Wärmeer-
zeuger - Herstellers
· Einstellung von
Temperaturregler
Druckregler
Begrenzer
Sicherheitswächter
· Gasanschlußdruck min. 20 mbar
· Dichtheit der gasführenden Elemente
· Entlüftung der brennstofführenden
Leitungen
· offene Abgaswege, ausreichend
Frischluftzufuhr
Prüfung des Brenner-Programmablau-
fes vor der ersten Gasfreigabe
· Handabsperrventil vor der
Gas-Kompakteinheit schließen
· Brenner durch trennen des Elektroan-
schlusses spannungsfrei machen
· Stecker "A" (Pos.1) an der
Gas-Kompakteinheit abschrauben
· Steckerverschlußplatte abheben und
Steckereinsatz aus dem Gehäuse
herausziehen. Dazu p
-Verschrau-
G
bung lösen und Sicherungsschraube
herausziehen.
06/2005 - Art. Nr. 13 018 217A
Kein Start, Startsteuerschlaufe
unterbrochen
F
Intervall tw
x
Luftklappe offen
P
Luftklappe nicht offen
— Intervall t1, 13
v
Brennstoffreigabe
1
Störabschaltung, da nach Ablauf
der Sicherheitszeit kein
Flammensignal vorhanden ist
2
Freigabe des Leistungsreglers
u
Teillast- oder Vollastbetrieb (bzw.
Rücklauf in die Betriebsstellung)
· Brücke zwischen Klemme 1 und 3
einsetzen
· Elektroanschluß wieder herstellen
· Brenner durch Einschalten des
Wärmeerzeugers starten und
Programmablauf prüfen
· Gebläse läuft mit einer Verzögerung,
je nach Stellung des Feuerungsauto-
maten, an
· Vorbelüftungszeit (30 s)
· Vorzündzeit (3 s)
· Magnetventile öffnen
· Sicherheitszeit (3 s)
· Störabschaltung nach Ablauf der
Sicherheitszeit mit Verriegelung des
Feuerungsautomaten (Störlampe
Pos.2 leuchtet)
· Brenner durch Trennen des Elektro-
anschlusses spannungsfrei machen
· Brücke aus Stecker "A" wieder entfer-
nen
· Stecker "A" in umgekehrter Reihen-
folge wieder zusammenbauen und an
der Gas-Kompakteinheit anschlie-
ßen.
· Elektroanschluß wieder herstellen
· Feuerungsautomat durch Drücken
des Entriegelungsknopfes (Pos.2)
entriegeln.
DE
11
