Montage
Brennermontage
Grundeinstellmaße mm
Maß A Stauscheibe - Flammtopf
Maß B Stauscheibe - Gasrohr
Maß C Stauscheibe - Zündelektrodenspitze
Maß D
Stauscheibe - Ionisationselektrode-Isolierkörper
1
Brennerrohr
2
Gasdüse
3
Elektrodenhalter
F 02.118 DUO

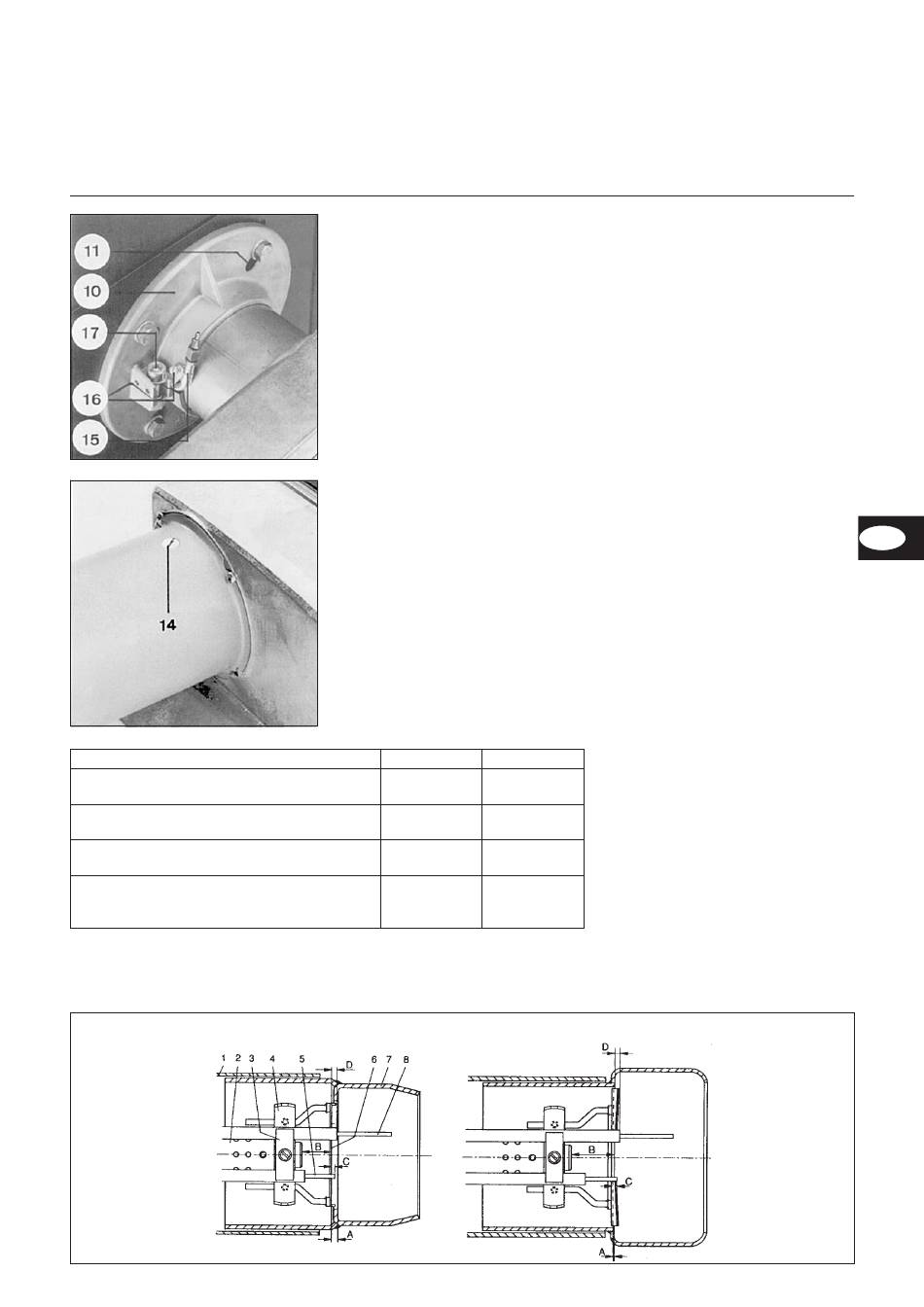

Montage Brennerflansch
Der Brennerflansch (Pos.10) ist mit
Langlöchern (Pos.11) ausgestattet und
kann für einen Lochkreis-Ø von 150 -
180 mm verwendet werden. Die Maße
entsprechen der EN 226. Die Brenner-
flanschdichtung und die Befestigungs-
schrauben sind dem Brenner
beigepackt.
· Brennerflansch mit Flanschdichtung
am Wärmeerzeuger montieren.
· Druckabnahmerohr (Pos.15) für
Feuerraumdruck in den Anschluß-
flansch führen und mit Halteblech und
zwei Schrauben (Pos.16) befestigen.
Brennermontage
· Brenner in den Anschlußflansch
schieben.
Zur Montage des Brenners F 02.180 DUO
muß das Brennerrohr (Pos.12) mit
Flammtopf vom Brenner demontiert
werden.
· vier Befestigungsschrauben (Pos.13)
um zwei bis drei Umdrehungen lösen.
F 02.118 DUO F 02.180 DUO
4
Sterngaskopf
5
Zündelektrode
6
Stauscheibe
06/2005 - Art. Nr. 13 018 217A
3
0
23
26
2
2
4
4
7
Flammtopf
8
Ionisationsonde
· Brennerrohr leicht drehen und abzie-
hen. Schraube (Pos.14) herausdre-
hen und mit Mutter abnehmen.
· Flammtopf aus dem Brennerrohr
herausziehen
· Brennerrohr in den Anschlußflansch
schieben, Flammtopf wieder einset-
zen und mit Schraube und Mutter be-
festigen.
· Brenner in die Kesseltür einführen
und mit 4 Schrauben befestigen.
· Durch das im Brennerflansch
verstellbare Brennerrohr wird die
Eintauchtiefe der Mischeinrichtung an
die jeweilige Feuerraumgeometrie an-
gepaßt.
· Beim Festziehen der Klemmschraube
(Pos.17) Brenner leicht anheben.
· Eintauchtiefe Brenner
Die Eintauchtiefe des Flammrohrs in
den Kessel entsprechend den
Angaben des Kesselherstellers
vornehmen.
Die Mischzündeinrichtung ist werkseitig
voreingestellt. Anlagenbedingt kann
eine Nachjustierung erforderlich sein.
Hierzu ist das Gasrohr komplett mit der
Mischzündeinrichtung auszubauen.
Das Grundeinstellmaß A bezieht sich
auf Stauscheiben-/Gasdüsenstellung
Skalenwert = 0
Einstellen von Zündelektrode und
Ionisationsstab
Überprüfen Sie die angegebenen
Abstände entsprechend der untenste-
henden Skizze.
F 02.180 DUO
DE
7
