Montage
Gaskompaktarmatur
8
06/2005 - Art. Nr. 13 018 217A

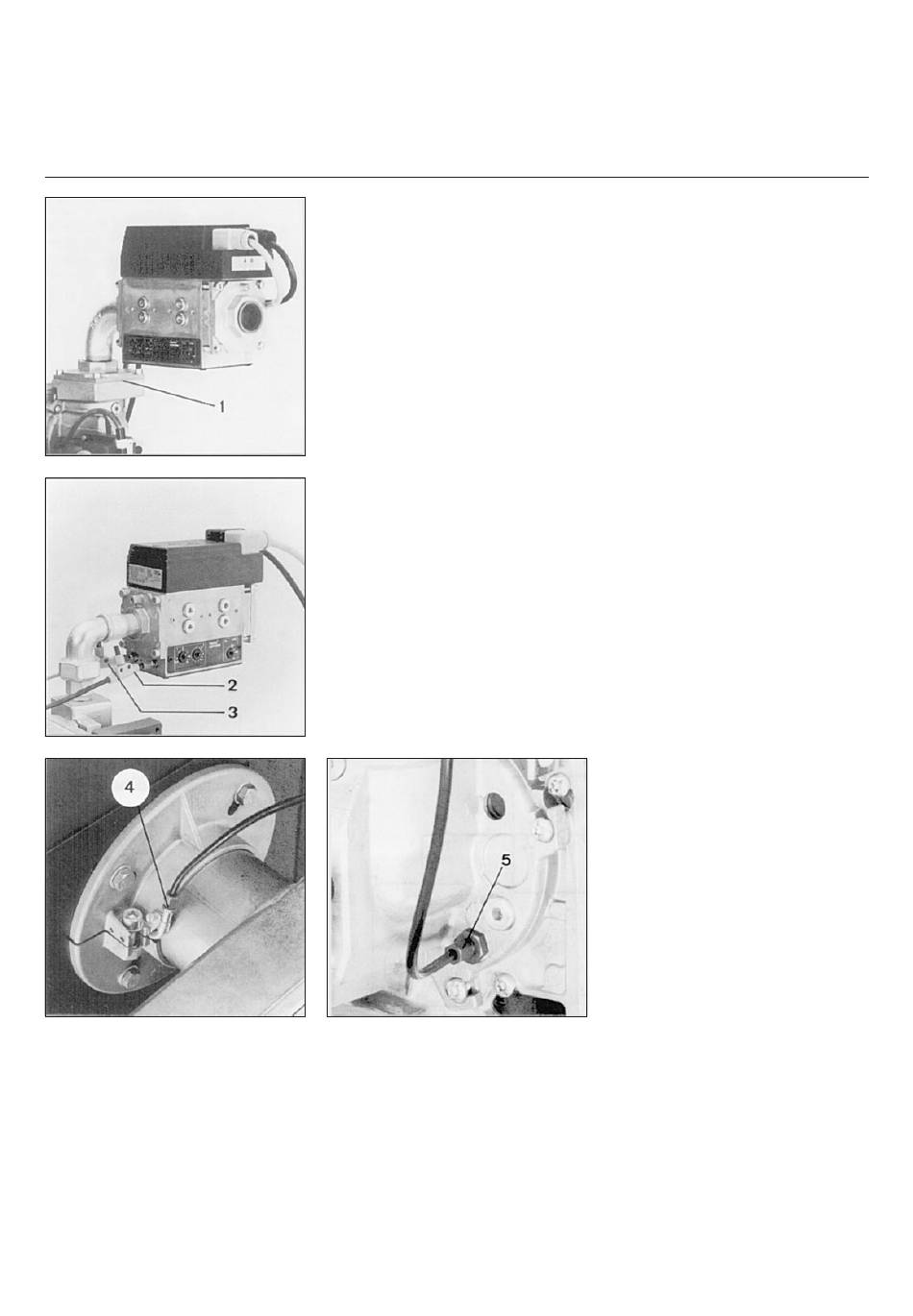

Gas-Kompakteinheit montieren
· Dichtring in den Anschlußflansch
(Pos.1) einlegen und mit 4
Schrauben am Gasrohrflansch
montieren.
· Verwenden Sie die beiliegenden Ver-
schraubungen für die Gasarmatur
· Achten Sie bei der Montage auf die
Gasflußrichtung (Kennzeichnung auf
der Gasarmatur durch Pfeil)
Druckabnahmeleitungen montieren
· Brennerabdeckhaube demontieren
· die Enden der zwei Druckabnahme-
leitungen (Pos.2 + 3) an den
Anschlußnippeln p
und p
F
Kompakteinheit anschließen und
Überwurfmuttern festdrehen.
· Leitungen unter Gefälle an den
Meßrohren (p
/ p
) befestigen
F
L
schwarze Druckabnahmeleitung für
Feuerraumdruck (p
)
F
blaue Druckabnahmeleitung
für Gebläsedruck (p
)
L
· Länge der Druckabnahmeleitungen
anpassen. Die Druckabnahmeleitung
p
für Gebläsedruck soll möglichst
L
kurz sein, damit der Regler bei Last-
wechsel schnell genug reagieren
kann.
· freies Ende der Druckabnahmelei-
tung p
an der Verschraubung
F
(Pos.4) des Druckabnahmerohres am
Brennerflansch montieren
· freies Ende der Druckabnahmelei-
tung p
an der Verschraubung
L
(Pos.5) des Gasrohres montieren.
an der
L
