Service

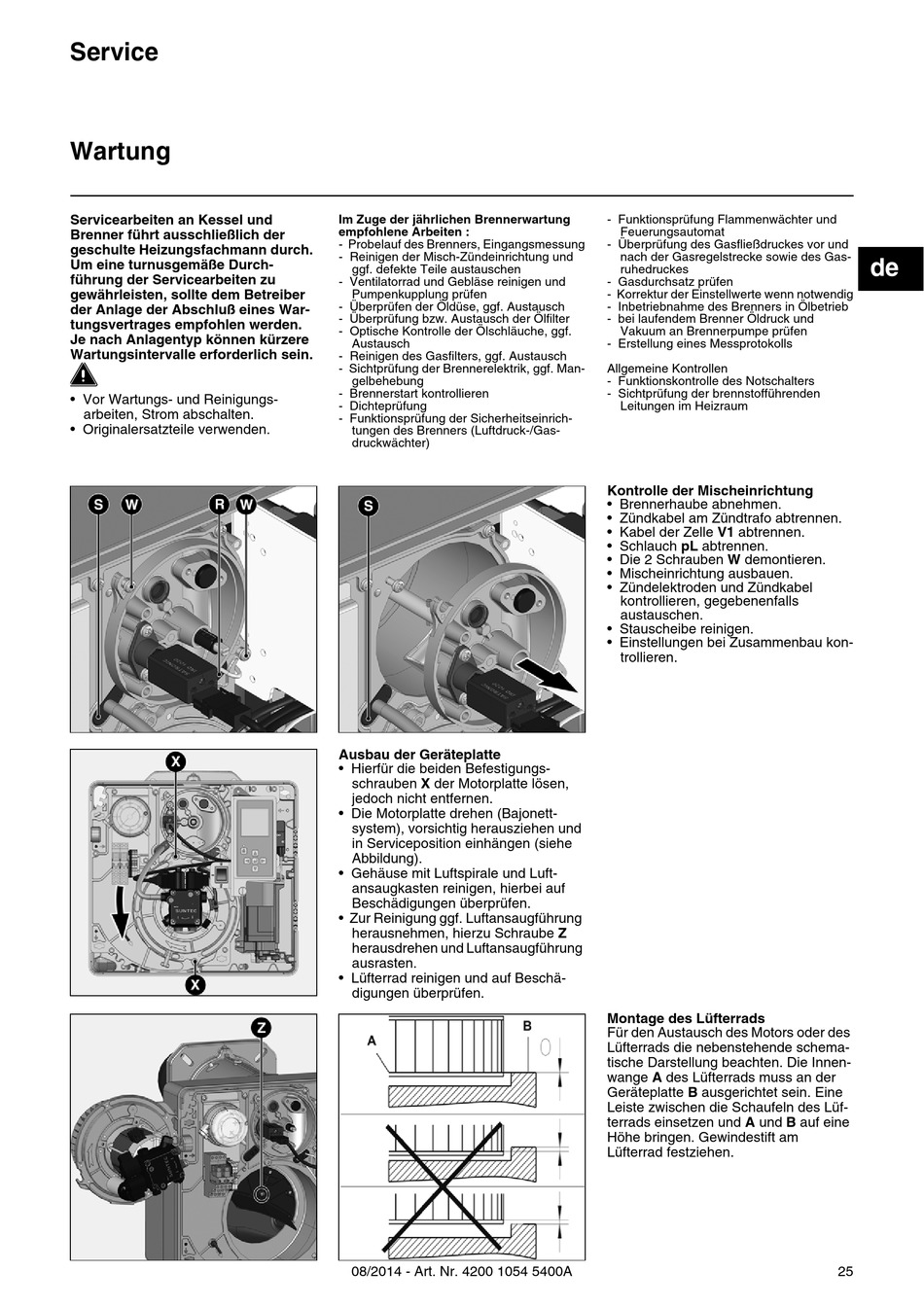

Wartung

Servicearbeiten an Kessel und
Brenner führt ausschließlich der
geschulte Heizungsfachmann durch.
Um eine turnusgemäße Durch-
führung der Servicearbeiten zu
gewährleisten, sollte dem Betreiber
der Anlage der Abschluß eines War-
tungsvertrages empfohlen werden.
Je nach Anlagentyp können kürzere
Wartungsintervalle erforderlich sein.

• Vor Wartungs- und Reinigungs-
arbeiten, Strom abschalten.
• Originalersatzteile verwenden.
Im Zuge der jährlichen Brennerwartung
empfohlene Arbeiten :
- Probelauf des Brenners, Eingangsmessung
- Reinigen der Misch-Zündeinrichtung und
ggf. defekte Teile austauschen
- Ventilatorrad und Gebläse reinigen und
Pumpenkupplung prüfen
- Überprüfen der Öldüse, ggf. Austausch
- Überprüfung bzw. Austausch der Ölfilter
- Optische Kontrolle der Ölschläuche, ggf.
Austausch
- Reinigen des Gasfilters, ggf. Austausch
- Sichtprüfung der Brennerelektrik, ggf. Man-
gelbehebung
- Brennerstart kontrollieren
- Dichteprüfung
- Funktionsprüfung der Sicherheitseinrich-
tungen des Brenners (Luftdruck-/Gas-
druckwächter)
Ausbau der Geräteplatte
• Hierfür die beiden Befestigungs-
schrauben X der Motorplatte lösen,
jedoch nicht entfernen.
• Die Motorplatte drehen (Bajonett-
system), vorsichtig herausziehen und
in Serviceposition einhängen (siehe
Abbildung).
• Gehäuse mit Luftspirale und Luft-
ansaugkasten reinigen, hierbei auf
Beschädigungen überprüfen.
• Zur Reinigung ggf. Luftansaugführung
herausnehmen, hierzu Schraube Z
herausdrehen und Luftansaugführung
ausrasten.
• Lüfterrad reinigen und auf Beschä-
digungen überprüfen.
08/2014 - Art. Nr. 4200 1054 5400A
- Funktionsprüfung Flammenwächter und
Feuerungsautomat
- Überprüfung des Gasfließdruckes vor und
nach der Gasregelstrecke sowie des Gas-
ruhedruckes
- Gasdurchsatz prüfen
- Korrektur der Einstellwerte wenn notwendig
- Inbetriebnahme des Brenners in Ölbetrieb
- bei laufendem Brenner Öldruck und
Vakuum an Brennerpumpe prüfen
- Erstellung eines Messprotokolls
Allgemeine Kontrollen
- Funktionskontrolle des Notschalters
- Sichtprüfung der brennstofführenden
Leitungen im Heizraum
Kontrolle der Mischeinrichtung
• Brennerhaube abnehmen.
• Zündkabel am Zündtrafo abtrennen.
• Kabel der Zelle V1 abtrennen.
• Schlauch pL abtrennen.
• Die 2 Schrauben W demontieren.
• Mischeinrichtung ausbauen.
• Zündelektroden und Zündkabel
kontrollieren, gegebenenfalls
austauschen.
• Stauscheibe reinigen.
• Einstellungen bei Zusammenbau kon-
trollieren.
Montage des Lüfterrads
Für den Austausch des Motors oder des
Lüfterrads die nebenstehende schema-
tische Darstellung beachten. Die Innen-
wange A des Lüfterrads muss an der
Geräteplatte B ausgerichtet sein. Eine
Leiste zwischen die Schaufeln des Lüf-
terrads einsetzen und A und B auf eine
Höhe bringen. Gewindestift am
Lüfterrad festziehen.
