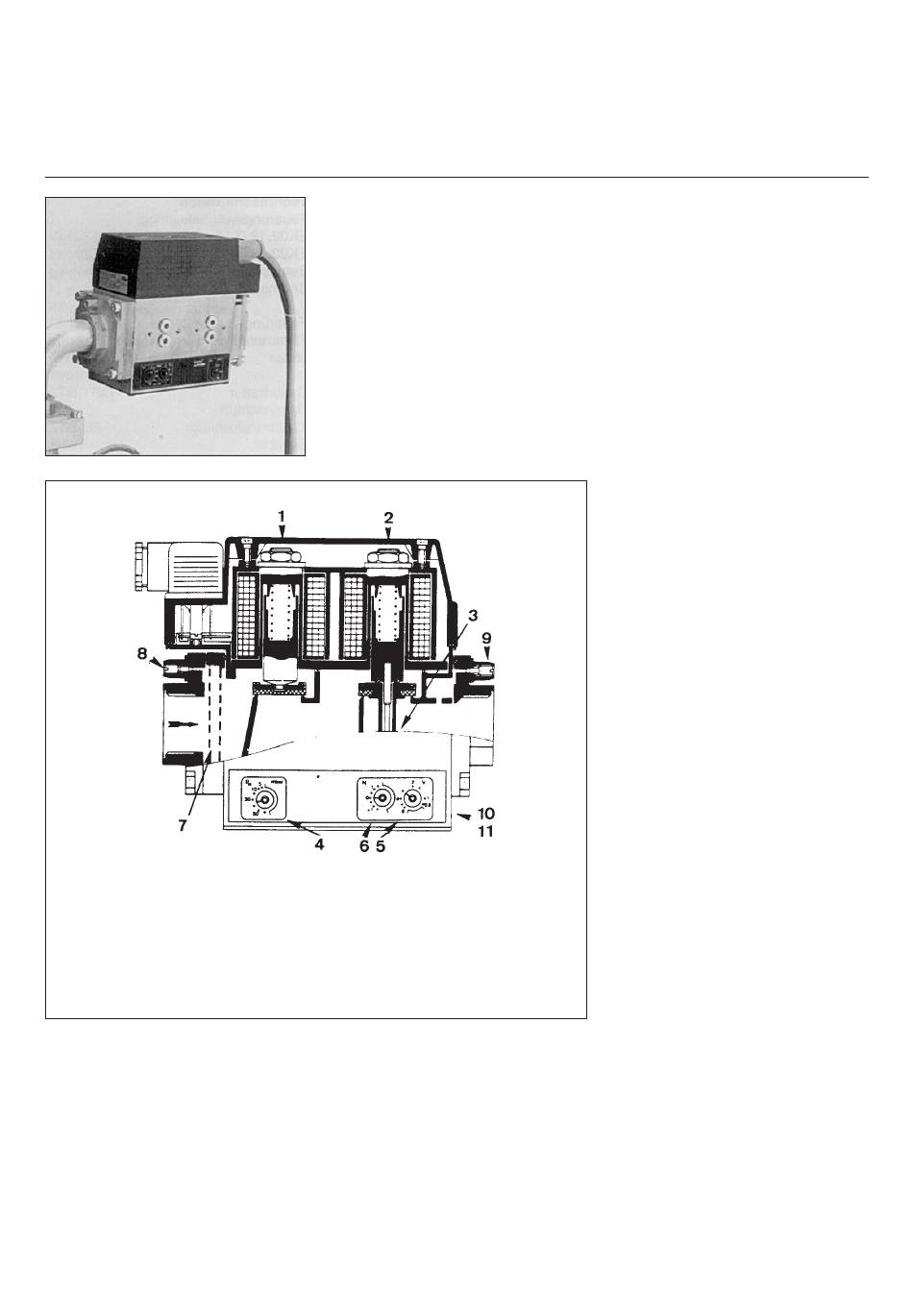

Gasarmatur CG115-VT2
Technische Daten / Funktion
1
Ventil 1
2
Ventil 2
3
Druckregler
4
Justierschraube Druckwächter p
5
Justierschraube
Übersetzungsverhältnis V
6
Justierschraube
Nullpunktverschiebung N
7
Filter
6
Die Kompakteinheit CG115-VT2 mit der
integrierten pneumatischen
Gas/Luft-Verhältnisdruckregelung ist
geeignet für den Betrieb von mehrstufi-
gen oder stufenlos regelbaren Gasge-
bläsebrennern.
Die Kompakteinheit entspricht den
Normen EN 88, DIN 3380, DIN 3391,
DIN 3392, DIN 3393, DIN 3394, DIN
3398, DVGW-Arbeitsblättern und
VDE-Vorschriften, Funkentstört nach
VDE/EWG.
8
Meßstelle Eingangsdruck
9
Meßstelle Ausgangsdruck
10
Anschlußstelle
Verbrennungsluftdruck p
W
11
Anschlußstelle
Feuerraumdruck
06/2005 - Art. Nr. 13 018 217A
Technische Daten
Eingangsdruck
Flüssiggas
Max. Druckgefälle
Umgebungstemperatur
Anschlußflansch
Einbaulage:
– in senkrechte Leitung beliebig: 360
– in waagerechte Leitung nicht über
Kopf: nur 180
Wirkungsweise
Mit dem Anlegen der Spannung an die
Magnetspulen öffnen Ventil 1 (Pos.1)
und Ventil 2 (Pos.2). Das einströmende
Gas wird durch einen Filter (Pos.7)
gereinigt. Der eingebaute Druckregler
(Pos.3) regelt den gewünschten Aus-
gangsdruck. Der Brennergasdruck p
(interne Impulsleitung) des Verhältnis-
druckreglers wird bestimmt durch den
Verbrennungsluftdruck p
Impulsleitung) als Führungsgröße. Der
Luftmenge ordnet sich die erforderliche
Gasmenge über das Verhältnisdruckre-
gelsystem selbsttätig zu. Der Feuer-
raumdruck p
kann korrigierend mit
F
aufgeschaltet werden. Die erforderli-
chen Werte für:
– Druckwächter-Einstelldruck p
– Übersetzungsverhältnis V und
– Nullpunktverschiebung N können an
den beiden Justierschrauben
(Pos.5+6) eingestellt werden.
Feuerraumdruck p
nungsluftdruck p
Anschlußnippeln (Pos.10 + 11)
gemessen.
L
p
F
50 mbar
50 mbar
o
-10 bis +60
C
½
R
o
o
oberer Sektor
G
(externe
L
W
und Verbren-
F
werden an den
L
