Montage
Gasversorgung
Elektroversorgung

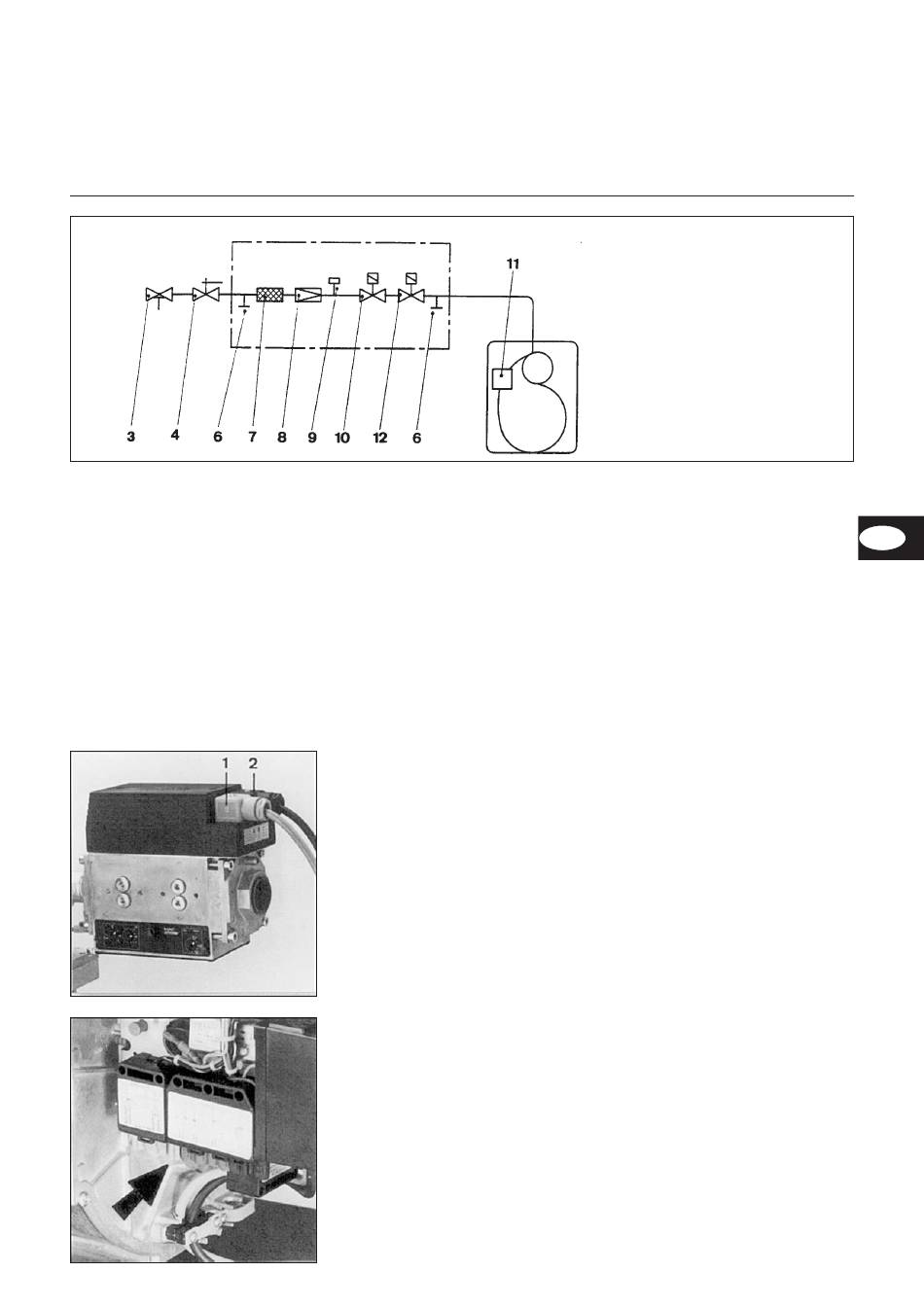

Gasstrecke
Gasversorgung
· Die Gasleitung auf dem kürzesten
Weg und mit kleinstem Druckverlust
zum Brenner führen.
· Schmutzteile und Fremdkörper an
den Verbindungsstellen vor der Mon-
tage entfernen.
· Die Abdichtung der Anschlußstellen
nur mit DVGW-geprüften Dichtungs-
materialien vornehmen.
· In die Gaszuleitung ist bauseits
unmittelbar vor dem Brenner ein
Kugelhahn (Pos.4) und ein thermisch
auslösendes Sicherheitsabsperrventil
(Pos.3) in ausreichender Nennweite
einzubauen.
· In das Innengewinde der Gas-Kom-
pakteinheit eine Rohrverschraubung
einschrauben und die Gasleitung da-
ran anschließen.
· Eine Dichtheitsprüfung der Verbin-
dungsstellen ist durchzuführen. Es
sind ausschließlich DVGW-geprüfte,
Dichtheitskontroll-Mittel zu verwenden.
Elektrischer Anschluß
Brenner - Kompakteinheit
· Über zwei an der Brennerklemmleiste
vorverdrahtete Anschlußstecker er-
folgt die Verbindung zur Kompaktein-
heit.
· Stecker A und B (Pos.1 + 2) an den
entsprechenden Gerätesteckern der
Gaskompakteinheit anschließen und
mit den Schrauben sichern.
Elektrischer Anschluß
Brenner - Wärmeerzeuger
· Überprüfen, ob Netzspannung der
angegebenen Betriebsspannung von
230 V, 50 Hz entspricht.
· Erdung und örtliche Vorschriften der
EVU's beachten.
· elektrische Steckverbindung nach
DIN 4791 zwischen Brenner und
Wärmeerzeuger (Kessel) herstellen.
· Brennerabsicherung: 10A
· Polarität prüfen.
· Leistungsaufnahme:
– Zündung
300 W
– Betrieb
250 W
06/2005 - Art. Nr. 13 018 217A
3
TAS (bauseits)
4
Kugelhahn (bauseits)
6
Meßanschluß
7
Gasfilter
8
Gasdruckregler
9
Gasmangelsicherung
10
Sicherheitsmagnetventil
11
Luftdruckwächter
12
Hauptgasmagnetventil
Zur ständigen automatischen Dicht-
heitskontrolle der Ventile empfiehlt
sich der Einbau des als Zubehör
erhältlichen Dichteitskontrollgerätes
TC 106. Bei der Montage ist die dem
Gerät beigepackte Anleitung zu
beachten.
