Elektrischer Anschluss

5 Elektrischer Anschluss
5.1

Konfektionierung und Verlegung des Signal- und Magnetspulenkabels

Beide Kabelenden wie abgebildet konfektionieren.
Wichtig
Aderendhülsen verwenden!
• Aderendhülsen 0,75 mm
• Aderendhülsen 0,5 mm
Die Abschirmungen dürfen sich nicht berühren, da es sonst zu Signalkurzschluss kommt.

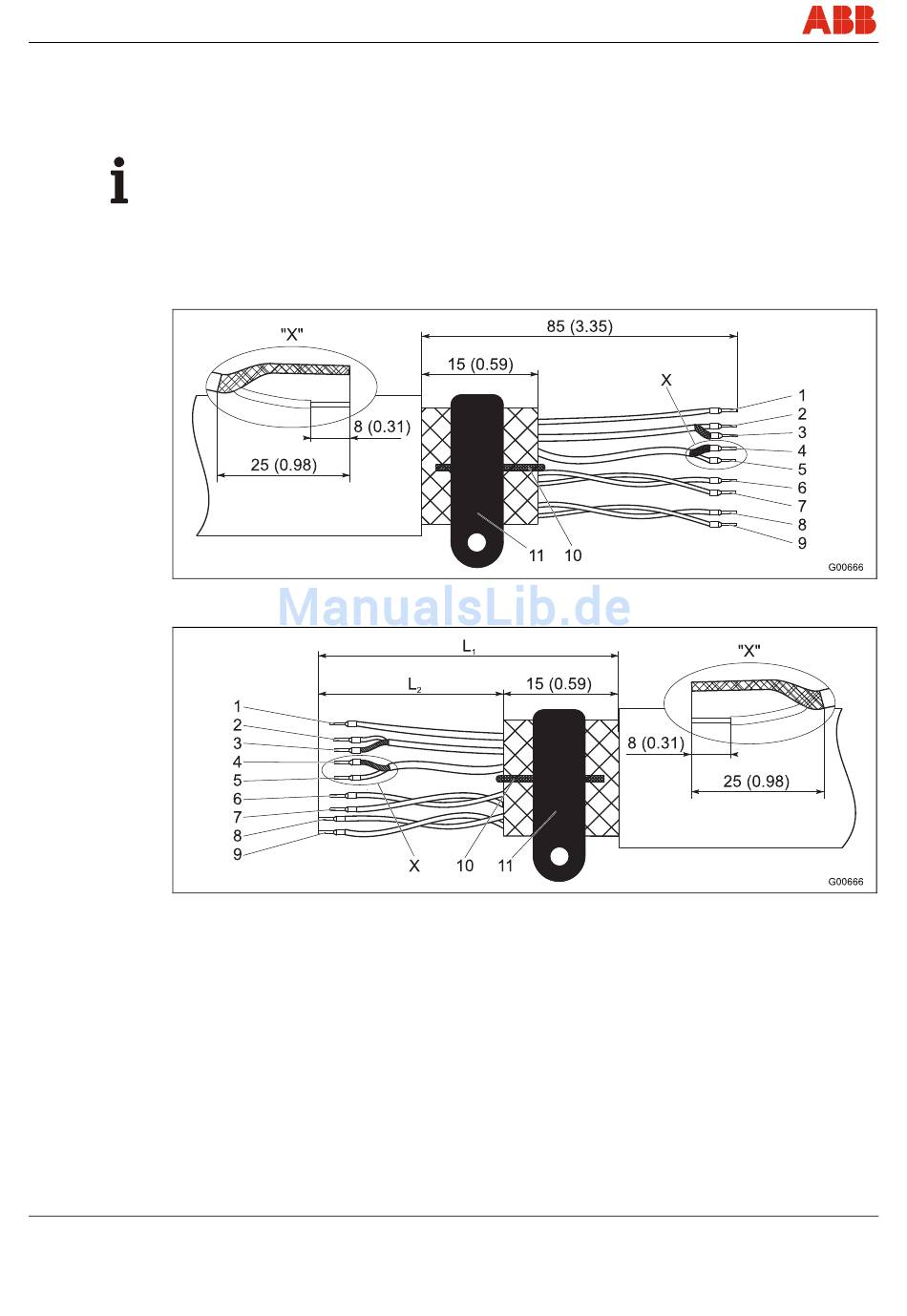

Abb. 29: Messwertaufnehmerseite, Maße in mm (inch)
Abb. 30: Messumformerseite, Maße in mm (inch)
L max, abisolierte Länge = 105 (4,10)
1
1 Messpotential 3, grün
2 Signalleitung E1, violett
3 Schirm 1S
4 Schirm 2S
5 Signalleitung E2, blau
6 Datenleitung D2, gelb
34
2
(AWG 19), für die Abschirmungen (S1, S2)
2
(AWG 20), für alle anderen Adern
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
ProcessMaster / HygienicMaster
7 Datenleitung D1, orange
8 Magnetspule M2, rot
9 Magnetspule M1, braun
10 Erdungslitze, Stahl
11 SE Klemme
OI/FEP300/FEH300-DE
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
