Montage
4.7.4

Kunststoffrohre, nichtmetallische Rohre bzw. Rohre mit isolierender Auskleidung

Bei Kunststoffleitungen bzw. isoliert ausgekleideten Rohrleitungen erfolgt die Erdung des
Messstoffes über die Erdungsscheibe wie in der unteren Abbildung dargestellt oder über
Erdungselektroden, die im Gerät eingebaut sein müssen (Option). Werden Erdungselektroden
verwendet, dann entfällt die Erdungsscheibe.
1. Messwertaufnehmer mit Erdungsscheibe (3) in Rohrleitung einbauen.
2. Anschlussfahne (2) der Erdungsscheibe (3) und Erdungsanschluss (1) am
Messwertaufnehmer mit Erdungsband verbinden.
3. Verbindung mit Cu-Leitung (mindestens 2,5 mm² (14 AWG)) zwischen Erdungsanschluss (1)
und einem guten Erdungspunkt herstellen.

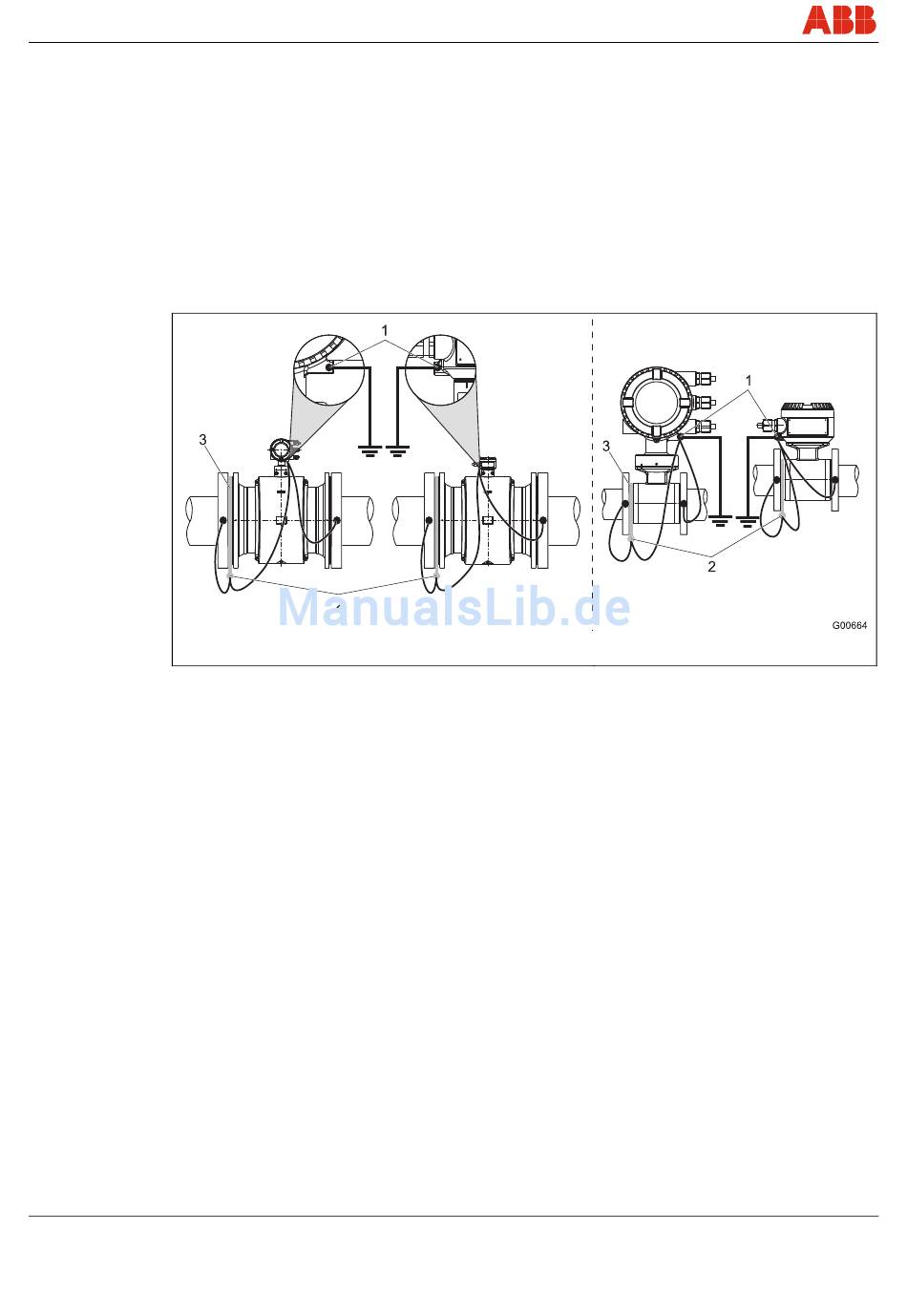

Abb. 27: Kunststoffrohre, nichtmetallische Rohre oder Rohre mit isolierender Auskleidung
32
Flanschausführung
ProcessMaster / HygienicMaster
Zwischenflanschausführung
OI/FEP300/FEH300-DE
