Parametrierung

7 Parametrierung
7.1

Bedienung

Die LCD-Anzeige verfügt über kapazitive Tasten zur Bedienung. Diese ermöglichen eine
Bedienung des Gerätes durch den geschlossenen Gehäusedeckel.
Wichtig
Der Messumformer führt regelmäßig eine automatische Kalibrierung der kapazitiven Tasten
durch. Wird der Deckel während des Betriebes geöffnet, ist die Empfindlichkeit der Tasten
zunächst erhöht, sodass es zu Fehlbedienungen kommen kann. Bei der nächsten
automatische Kalibrierung normalisiert sich die Empfindlichkeit der Tasten wieder.
7.1.1 Navigation durch das Menü

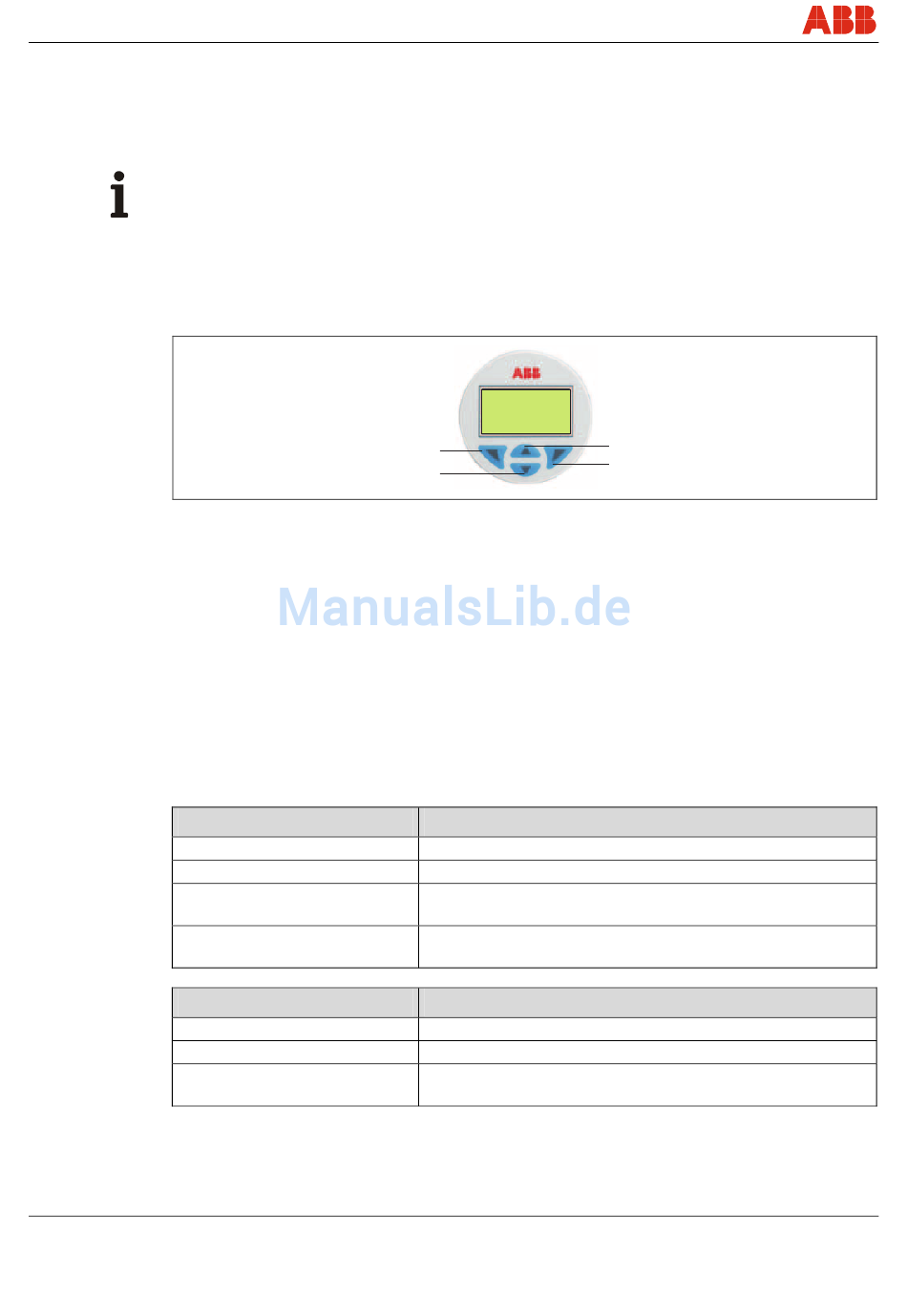

Abb. 45
• Für die menügesteuerte Konfiguration stehen die Tasten ◄ (1), ► (4), ▲ (2) und ▼ (3) zur
Verfügung.
• Die Bezeichnung des Menüs/Untermenüs wird oben in der LCD-Anzeige angezeigt.
• In der LCD-Anzeige oben rechts wird die Nummer/Zeile des aktuell ausgewählten
Menüpunktes angezeigt.
• Weiterhin befindet sich am rechten Rand der LCD-Anzeige ein Rollbalken, der die relative
Position des aktuell ausgewählten Menüpunktes innerhalb des Menüs anzeigt.
• Den beiden Tasten ◄ und ► können unterschiedliche Funktionen zugewiesen werden. Die
Bedeutungen dieser Tasten werden unten in der LCD-Anzeige über den jeweiligen Tasten
angezeigt. Folgende Funktionen sind möglich.
Funktionen der Taste ◄
Verlassen / Exit
Zurück / Back
Abbrechen / Cancel
Weiter / Next
Funktionen der Taste ►
Wählen / Select
Bearbeiten / Edit
OK
• Mit den beiden Tasten ▲ oder ▼ kann durch das Menü geblättert oder eine Zahl innerhalb
eines Parameterwertes ausgewählt werden. Mit der Taste ► wird dann der gewünschte
Menüpunkt ausgewählt.
52
1
3

Bedeutung

Menü verlassen.
Ein Untermenü zurück.
Parameterwerte ohne Speichern des ausgewählten
Parameterwertes verlassen.
Auswahl der nächsten Stelle für die Eingabe von
Zahlenwerten oder Buchstaben.
Bedeutung
Untermenü/Parameter auswählen.
Parameter bearbeiten.
Ausgewählten Parameterwert speichern und gespeicherten
Parameterwert anzeigen.
ProcessMaster / HygienicMaster
2
4
OI/FEP300/FEH300-DE
M00024
