5.3.3 Anschlusspläne
Wichtig
Messsystemen, die in explosionsgefährdeten Bereichen eingesetzt werden, liegt ein
zusätzliches Dokument mit Ex-Sicherheitsheitshinweisen bei. Die darin aufgeführten Angaben
und Daten müssen ebenfalls konsequent beachtet werden!
A
24 V
1+ 2-
-
+
L N 31 32 51 52 81 82 41 42
1 PE 2

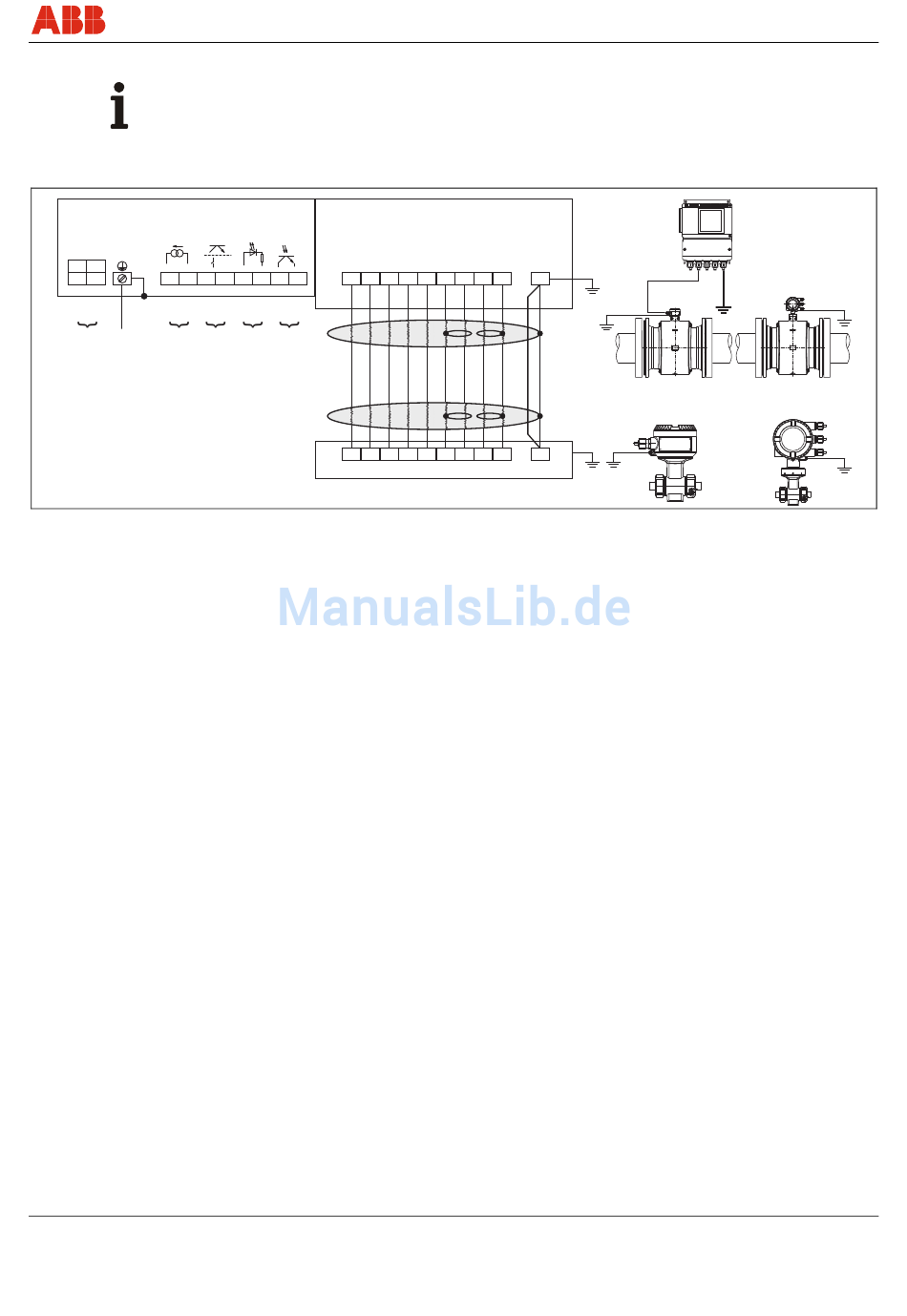

Abb. 37
A Messumformer
B Messwertaufnehmer
1 Hilfsenergie:
Siehe Typenschild
2 Stromausgang (Klemme 31 / 32)
Der Stromausgang kann „aktiv" oder „passiv" betrieben werden.
• Aktiv: 4 ... 20 mA, HART Protokoll (Standard), Bürde: 250 Ω ≤ R ≤ 650 Ω
• Passiv: 4 ... 20 mA, HART Protokoll (Standard), Bürde: 250 Ω ≤ R ≤ 650 Ω
Speisespannung für den Stromausgang: min. 17 V, max. 30 V
3 Digitalausgang DO1 (Klemme 51 / 52) (Impulsausgang oder Binärausgang)
Funktion per Software vor Ort einstellbar als „Impulsausgang" oder als „Binärausgang". Werksvoreinstellung ist „Impulsausgang".
Der Ausgang kann als „aktiver" oder als „passiver" Ausgang konfiguriert werden.
Einstellung per Software.
• Konfiguration als Impulsausgang.
max. Impulsfrequenz: 5250 Hz.
Impulsbreite: 0,1 ... 2000 ms.
Die Impulswertigkeit und die Impulsbreite sind voneinander abhängig und werden dynamisch berechnet.
• Konfiguration als Schaltausgang
Funktion: Systemalarm, Leerrohralarm, max. / min. Alarm, Fließrichtungssignalisierung, andere
• Konfiguration als „aktiver" Ausgang
U = 19 ... 21 V, I max = 220 mA, f max ≤ 5250 Hz
• Konfiguration als „passiver" Ausgang
U max = 30 V, I max = 220 mA, f max ≤ 5250 Hz
4 Digitaleingang: (Klemme 81 / 82) (Kontakteingang)
Funktion per Software vor Ort einstellbar:
Externe Ausgangsabschaltung, Externer Zählerreset, Externer Zählerstopp, andere
Daten des Optokopplers: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5 Digitalausgang DO2 (Klemme 41 / 42) (Impulsausgang oder Binärausgang)
Funktion per Software vor Ort einstellbar als „Impulsausgang" oder als „Binärausgang".
Werksvoreinstellung ist „Binärausgang", Fließrichtungssignalisierung.
Der Ausgang ist stets ein „passiver" Ausgang (Optokoppler).
Daten des Optokopplers: U max = 30 V, I max = 220 mA, f max ≤ 5250 Hz
6 Funktionserde
7 braun
8 rot
9 orange
10 gelb
11 grün
12 blau
13 violett
OI/FEP300/FEH300-DE
- - -
+ + +
M1 M2 D1 D2 3 2S E2 E1 1S
3 4 5
7 8
M1 M2 D1 D2 3 2S E2 E1 1S
B
ProcessMaster / HygienicMaster
SE
9 10 11 12 13
SE
Elektrischer Anschluss
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G00474
41
