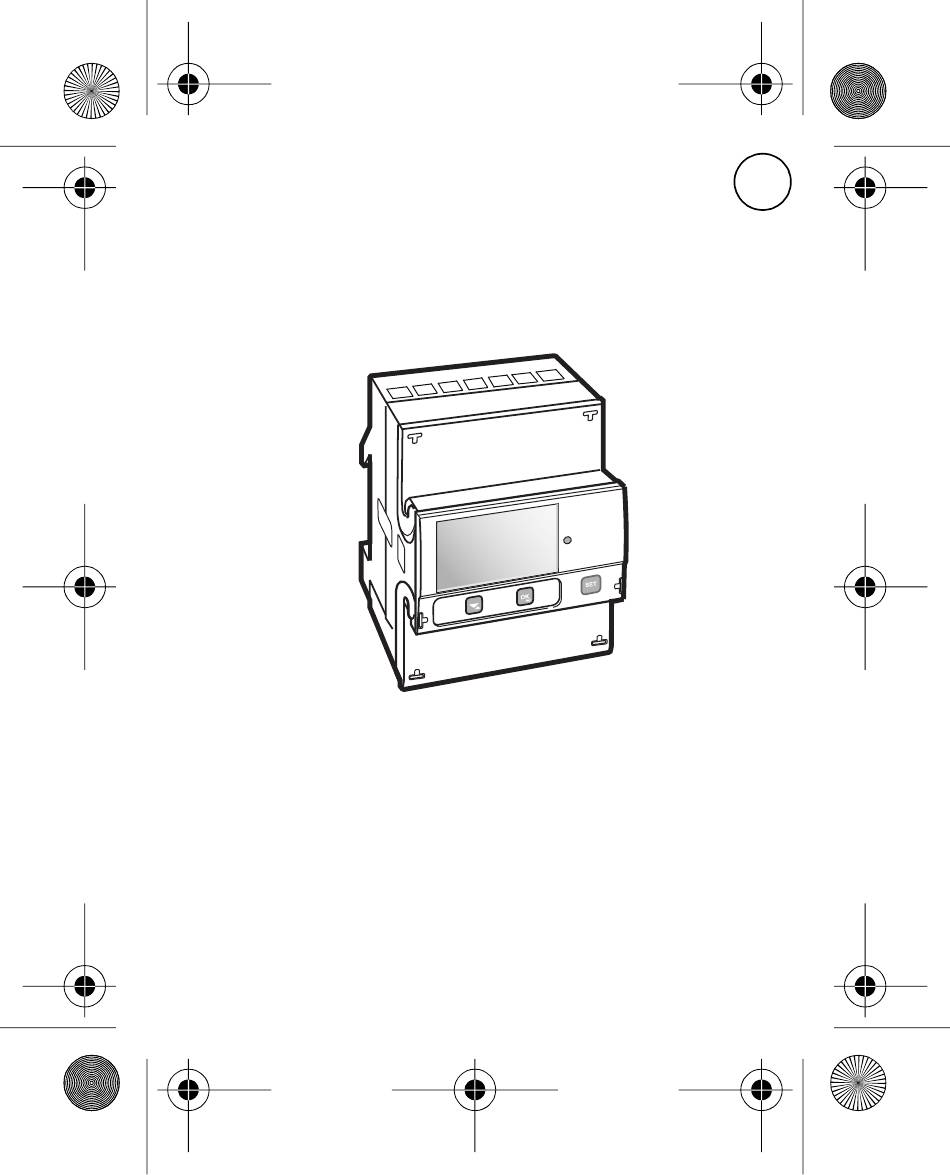

B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM

B23/B24

INSTALLATION MANUAL

Contents

Disclaimer ......................................................................................... 2

Trademark......................................................................................... 2

Introduction ....................................................................................... 3

Product Overview.............................................................................. 3

Installation ......................................................................................... 7

Installation Requirements.................................................................. 8

Troubleshooting ................................................................................ 8

Configuration..................................................................................... 9

Service and Maintenance.................................................................. 9

Kapitel

Fehlerbehebung

Inhaltszusammenfassung für ABB B23

Seite 1: Inhaltsverzeichnis
B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 INSTALLATION MANUAL Contents Disclaimer ..................2 Copyright................... 2 Trademark..................2 Introduction ..................3 Product Overview................3 Installation ..................7 Installation Requirements..............8 Troubleshooting ................8 Configuration..................9 Service and Maintenance..............9...
Seite 2: Disclaimer
B23_B24_install.book Page 2 Thursday, May 30, 2013 4:01 PM Disclaimer The information in this document is subject to change without notice and should not be construed as a commitment by ABB AB. ABB AB as- sumes no responsibility for any errors that may appear in this docu- ment.
Seite 3: Introduction
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Introduction The B23/B24 meters are electricity meters for DIN-rail mounting in dis- tribution boards or small enclosures. The meters are connected directly and/or via external current transformers. Read the information in this manual carefully before you install the equipment.
Seite 4 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Part Description LED, flashes in proportion to the energy measured Product data Sealing points for sealable cover Set button Display OK / Exit button Down / Up button Terminal for communication connection Terminal for input / output connection Optical communication interface Sealing label...
Seite 5 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Technical Data Direct conn. Indirect conn. Terminal wire area 1 - 25 mm² 0.5 - 10 mm² Tightening torque 2.0 Nm 1.5 Nm Current - base - rated - reference - maximum 65 A - minimum 0.25 A...
Seite 6 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Technical Data Direct conn. Indirect conn. Current 2 - 100 mA Voltage 24 VAC - 240 VAC, 24 VDC - 240 VDC. For meters with only 1 output 5 - 40VDC. Pulse frequency 1-999999 pulse(s) per kWh or MWh Pulse length...
Seite 7: Installation
B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Technical Data Direct conn. Indirect conn. Fast trans. burn test 4 kV ( IEC 61000-4-4 ) Immunity HF-fields 80 MHz - 2 GHz at 10 V/m (IEC61000-4-3) Immunity conducted 2 kHz - 150 kHz 150 kHz –...
Seite 8: Installation Requirements
20 cm from people. Troubleshooting W VC If any of the following icons appear in the display after the installation has been completed and power has been connected to the meter, refer to the B23/B24 User Manual for detailed information.
Seite 9: Configuration
The following table lists the default settings of the meter that normally needs to be changed. Check the settings to see if any of them needs to be changed. Note – For all other settings, including communication default settings, refer to the B23/B24 User Manual. Parameter Direct connected Transformer conn.
Seite 10 B23_B24_install.book Page 10 Thursday, May 30, 2013 4:01 PM...
Seite 11 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 INSTALLATIONSMANUAL Contents Friskrivning..................2 Copyright................... 2 Varumärke..................2 Introduktion ..................3 Produktöversikt ................. 3 Installation ..................7 Installationskrav ................8 Felsökning..................8 Konfigurering..................9 Service och underhåll................ 9...
Seite 12: Friskrivning
Informationen i detta dokument är föremål för ändringar utan föregå- ende meddelande och ska inte betraktas som ett åtagande från ABB AB. ABB AB tar inte något ansvar för fel som kan uppträda i detta doku- ment. I inget fall ska ABB AB vara ansvarig för direkta, indirekta, speciella, oförutsedda eller följdskador av något slag eller typ som uppkommer...
Seite 13: Introduktion
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Introduktion B23/B24-mätarna är elektricitetsmätare för montering på DIN-skena i undercentraler eller mindre skåp. Mätarna ansluts direkt och/eller via externa ström- och spänningstransformatorer. Läs informationen i denna manual noggrant innan du installerar utrust- ningen.
Seite 14 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Beskrivning Lysdiod, blinkar i förhållande till uppmätt energi. Produktdata. Plomberingspunkt. SET-knapp. Display. OK/Tillbaka-knapp Upp/Ned-knapp Uttag för kommunikationsanslutning. Uttag för I/O-anslutning. IR-gränssnitt. Plombering. Plomberingsbart täcklock Teknisk data Direktkopplad Trafokopplad Spänning Spänning 3 x 220-240/380-415 V (-20% - +15%)
Seite 15 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Teknisk data Direktkopplad Trafokopplad Kabeldimension 1 - 25 mm² 0.5 - 10 mm² Åtdragningsmoment 2.0 Nm 1.5 Nm Strömstyrka - bas I - nominell I - referens I - maximum I 65 A - minimum I 0.25 A...
Seite 16 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Teknisk data Direktkopplad Trafokopplad Spänning 24 VAC - 240 VAC, 24 VDC - 240 VDC. För mätare med endast en utgång 5 - 40VDC. Pulsfrekvens 1-999999 pulse(s) per kWh or MWh Pulslängd 10 - 990 ms Kabeldimension...
Seite 17: Installation
B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Teknisk data Direktkopplad Trafokopplad Snabba transienter 4 kV ( IEC 61000-4-4 ) och pulsskurar Immunitet HF-fält 80 MHz - 2 GHz at 10 V/m (IEC61000-4-3) Immunitet 2 kHz - 150 kHz ledningsburen 150kHz –...
Seite 18: Installationskrav
Mätare med trådlös kommunikation får inte installeras närmare än 20 cm från människor. Felsökning W VC Om någon av följande ikoner, , visas i displayen efter att in- stallationen har slutförts och strömmen har anslutits till mätaren, se B23/B24 Användarmanual för detaljerad information.
Seite 19: Konfigurering
Följande tabell anger standardinställningar för mätaren vilka normalt behöver ändras. Kontrollera inställningarna för att se om någon av dem behöver ändras. Obs – För alla övriga inställningar, inklusive standardinställ- ningar för kommunikation, se B23/B24 Användarmanual. Parameter Direktkopplad Trafokopplad Omsättning CT...
Seite 20 B23_B24_install.book Page 10 Thursday, May 30, 2013 4:01 PM...
Seite 21 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 INSTALLASJONSHÅNDBOK Contents Fraskrivelse..................2 Copyright................... 2 Varemerke..................2 Innledning..................3 Produktoversikt ................. 3 Installasjon ..................7 Krav til installasjon ................8 Feilsøking..................8 Konfigurasjon ..................9 Service og vedlikehold ..............10...
Seite 22: Fraskrivelse
Fraskrivelse Informasjonen i dette dokumentet kan endres uten varsel og skal ikke oppfattes som en forpliktelse for ABB AB. ABB AB påtar seg ikke noe ansvar for eventuelle feil i dette dokumentet. ABB AB skal ikke under noen omstendighet holdes ansvarlig for direkte,...
Seite 23: Innledning
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Innledning B23/B24-målerne er elektrisitetsmålere for DIN-skinnemontering på fordelingstavler eller små kapslinger. Målerne kobles til direkte og/eller via eksterne strøm- og spenningstransformatorer. Les informasjonen i denne håndboken nøye før du installerer utstyret.
Seite 24 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Beskrivelse Produktdata Tetningspunkt. Set-knapp OK/Exit-knapp Opp/Ned-knapp Terminal for kommunikasjonstilkobling Terminal for I/U-tilkobling IR-grensesnitt Tetning Terminaldeksel som kan lukkes Tekniske data Direktekoblet Transformatorkobl. Spenning Spenning 3 x 220-240/380-415 V (–20 % – +15 %) Klemmestørrelse 1–25 mm²...
Seite 25 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Tekniske data Direktekoblet Transformatorkobl. Strøm – base I – nominell I – referanse I – maks. I 65 A maks. – min. I 0,25 A 0,01 A min. Frekvens 50 eller 60 Hz ± 5% Nøyaktighet 1 %, 2 % 0,5 %, 1 %...
Seite 26 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Tekniske data Direktekoblet Transformatorkobl. Pulsfrekvens 1-999999 pulser per kWh eller MWh Pulslengde 10–990 ms Klemmestørrelse 0,5–1 mm² Tiltrekkingsmoment 0,25 Nm Komm.terminal Klemmestørrelse 0,5–1 mm² Tiltrekkingsmoment 0,25 Nm Omsetningsforhold Strømomsetning 1–9999 / 1 -9 Pulsindikator (LED) Rød LED/frekv.
Seite 27: Installasjon
B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Tekniske data Direktekoblet Transformatorkobl. Immunitet HF-felt 80 MHz – 2 GHz ved 10 V/m (IEC61000-4-3) Immunitet 2 kHz - 150 kHz ledningsbåret 150 kHz – 80MHz (IEC 61000-4-6) RF-emisjon EN 55022, klasse B (CISPR22) 15 kV (IEC 61000-4-2) Standarder IEC 62052-11, IEC 62053-21,...
Seite 28: Krav Til Installasjon
Målere med trådløs kommunikasjon bør ikke installeres nærmere enn 20 cm fra mennesker. Feilsøking W VC Hvis et av ikonene vises i displayet når installasjonen er ut- ført og strømmen er koblet til måleren, kan du se brukerveiledningen for B23/B24 for å få mer detaljert informasjon.
Seite 29: Konfigurasjon
Tabellen nedenfor viser standardinnstillingene til måleren som normalt må endres. Kontroller innstillingene for å se om noen av dem må en- dres. Merk – Når det gjelder alle andre innstillinger, inkludert stan- dardinnstillinger for kommunikasjon, kan du se brukerhåndbo- ken for B23/B24. Parameter Direktekoblet Transformatorkobl. Omsetningsforhold CT...
Seite 30: Service Og Vedlikehold
B23_B24_install.book Page 10 Thursday, May 30, 2013 4:01 PM Service og vedlikehold Måleren inneholder ingen deler som kan repareres eller skiftes ut. En ødelagt måler må skiftes ut. Hvis måleren må rengjøres, bruker du en lett fuktet klut og et mildt ren- gjøringsmiddel til å...
Seite 31 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 INSTALLATIONSVEJLEDNING Contents Ansvarsfraskrivelse ................2 Copyright................... 2 Varemærke ..................2 Introduktion ..................3 Produktoversigt ................. 3 Installation ..................7 Installationskrav ................8 Fejlfinding..................8 Konfiguration ..................9 Service og vedligeholdelse ............... 9...
Seite 32: Ansvarsfraskrivelse
ABB AB. ABB AB kan ikke holdes ansvar- lig for eventuelle fejl i dette dokument. ABB AB kan i ingen tilfælde holdes ansvarlig for nogen form for direkte, indirekte, specielle, tilfældige eller følgeskader, som måtte opstå fra brug af dette dokument, og ABB AB kan ligeledes heller ikke holdes an- svarlig for hændelige eller følgeskader, som måtte opstå...
Seite 33: Introduktion
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Introduktion B23/B24-målerne er elektricitetsmålere til montering på DIN-skinner i distributionstavler eller i mindre kapslinger. Målerne er tilsluttet direkte og/eller via eksterne strøm- og spændingstransformere. Læs informationen i denne vejledning omhyggeligt, før udstyret instal- leres.
Seite 34 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Beskrivelse LED, blinker i forhold til den målte energi Produktdata Plomberingspunkt. Indstillingsknap Knappen OK og Afslut Knappen Ned og Op Klemrække til kommunikationstilslutning Klemrække til I/O-tilslutning IR-interface Plombering Plomberbart klemrækkedæksel Tekniske data Direkte tilsluttet Transformertilslut.
Seite 35 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Tekniske data Direkte tilsluttet Transformertilslut. Ledningstværsnit 1–25 mm² 0,5–10 mm² Tilspændingsmoment 2 Nm 1,5 Nm Strøm - basis I - nominel I - reference I - maksimum I 65 A maks. - minimum I 0,25 A 0,01 A...
Seite 36 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Tekniske data Direkte tilsluttet Transformertilslut. Spænding 24 VAC–240 VAC, 24 VDC–240 VDC. For målere med kun 1 udgang 5–40 VDC. Impulsfrekvens 1 imp/MWh–999999 imp/kWh Impulslængde 10–990 ms Ledningstværsnit 0,5–1 mm² Tilspændingsmoment 0,25 Nm Komm.klemrække Ledningstværsnit...
Seite 37: Installation
B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Tekniske data Direkte tilsluttet Transformertilslut. Hurtigt trans. brud- 4 kV (IEC 61000-4-4) test Immunitet HF-felter 80 MHz–2 GHz ved 10 V/m (IEC61000-4-3) Immunitet fortrådet 2 kHz - 150 kHz 150 kHz–80 MHz (IEC 61000-4-6) RF-emission EN 55022, klasse B (CISPR22) 15 kV (IEC 61000-4-2)
Seite 38: Installationskrav
Fejlfinding W VC Hvis et eller flere af følgende ikoner – – vises på displayet, når installationen er gennemført, og der er sluttet strøm til måleren, henvises der til brugervejledningen for B23/B24, som indeholder flere oplysninger.
Seite 39: Konfiguration
Standardindstillinger Følgende tabel angiver de standardindstillinger, der normalt skal æn- dres på måleren. Kontrollér indstillingerne for at se, om de skal ændres. Merk – Der henvises til brugervejledningen til B23/B24 i forbin- delse med alle andre indstillinger. Parameter Direkte tilsluttet Transformertilslut.
Seite 40 B23_B24_install.book Page 10 Thursday, May 30, 2013 4:01 PM...
Seite 41 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 ASENNUSOHJE Contents Vastuuvapauslauseke ............... 2 Copyright................... 2 Tavaramerkki ..................2 Johdanto ................... 3 Osaluettelo ..................3 Asennus .................... 7 Asennusvaatimukset ................. 8 Vianmääritys ..................8 Määritykset..................9 Huolto ja kunnossapito..............9...
Seite 42: Vastuuvapauslauseke
B23_B24_install.book Page 2 Thursday, May 30, 2013 4:01 PM Vastuuvapauslauseke Tämän asiakirjan tiedot voivat muuttua ilman ennakkoilmoitusta, eikä niitä tule pitää ABB AB:n sitoumuksena. ABB AB ei ole vastuussa tässä asiakirjassa mahdollisesti olevista virheistä. ABB AB ei vastaa mistään suorista, epäsuorista, erityisistä, satunnai- sista tai välillisistä...
Seite 43: Johdanto
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Johdanto B23/B24-mittarit ovat kWh-mittareita DIN-kiskoasennukseen ryhmä- keskuksiin ja pieniin koteloihin. Mittarit kytketään suoraan ja/tai virta- ja jännitemuuntimien avulla. Lue tämä käsikirja huolellisesti ennen laitteen asentamista. Osaluettelo Kuvaus Sinetöintipiste Liitinrima LED, vilkkuu suhteessa mitatun energian määrään...
Seite 44 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Kuvaus Arvokilpi Sinetöintipiste Asettelupainike Nestekidenäyttö OK ja Poistu-painike Alas ja Ylös-painike Tiedonsiirtoliitin I/O-liitin IR-liitäntä Sinettitarra Sinetöitävä kansi Tekniset tiedot Suoraliitäntä Muuntajaliit. Jännite Jännite 3 x 220-240/380-415 V (-20 % - +15 %) Johtimen 1 - 25 mm²...
Seite 45 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Tekniset tiedot Suoraliitäntä Muuntajaliit. Virta - perus I - nimellinen I - viite I - maksimi I 65 A - minimi I 0,25 A 0,01 A Taajuus 50 tai 60 Hz ± 5 % Tarkkuus 1 %, 2 % 0,5 %, 1 %...
Seite 46 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Tekniset tiedot Suoraliitäntä Muuntajaliit. Pulssin kesto 10 - 990 ms Johtimen 0,5 - 1 mm² poikkipinta-ala Kiristysmomentti 0,25 Nm Tiedonsiirtoliitin Johtimen 0,5 - 1 mm² poikkipinta-ala Kiristysmomentti 0,25 Nm Muuntosuhteet Virtasuhde 1 - 9999 / 1 - 9 Pulssin merkkivalo (LED)
Seite 47: Asennus
B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Tekniset tiedot Suoraliitäntä Muuntajaliit. Transienttipurskeen 4 kV (IEC 61000-4-4) sietotesti Radiotaajuisen ken- 80 MHz - 2 GHz, 10 V/m (IEC61000-4-3) tän sietotesti Johtuvan radiotaa- 2 kHz - 150 kHz juisen häiriön sieto 150 kHz - 80 MHz (IEC 61000-4-6) RF-emissiot EN 55022, luokka B (CISPR22)
Seite 48: Asennusvaatimukset
IP 51 koteloihin normin IEC 60259 mu- kaisesti. Langatonta tiedonsiirtoa käyttäviä mittareita ei tule asentaa 20 cm lä- hemmäksi henkilöitä. Vianmääritys W VC Jos jokin kuvakkeista näkyy näytössä asennuksen päättymi- sen jälkeen, kun mittariin on kytketty virta, katso lisätietoja kohdasta B23/B24 Käyttöopas.
Seite 49: Määritykset
Oletusasetukset Seuraavassa taulukossa luetellaan mittarin ne oletusasetukset, joita ta- vallisesti muutetaan. Tarkista asetukset sen varalta, tarvitseeko niitä muuttaa. Huomautus – Katso muut asetukset, kuten ohjeet tiedonsiirron oletusasetusten määrityksistä, B23/B24 käyttöoppaasta. Parametri Suoraliitäntä Muuntajaliit. Muuntosuhde CT ----...
Seite 50 B23_B24_install.book Page 10 Thursday, May 30, 2013 4:01 PM...
Seite 51 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 INSTALLATIONSANLEITUNG Contents Haftungsausschluss ................2 Copyright................... 2 Marke ....................2 Einleitung ..................2 Übersicht über das Produkt............... 3 Installation ..................8 Installationsanforderungen..............9 Fehlersuche ..................9 Konfiguration ................... 10 Wartung................... 11...
Seite 52: Haftungsausschluss
Die in diesem Dokument enthaltenen Informationen können ohne An- kündigung geändert werden und können nicht als Verpflichtung seitens ABB AB erachtet werden. ABB AB haftet nicht für Fehler, die in diesem Dokument auftreten können. ABB AB haftet auf keinen Fall für direkte, indirekte, besondere, Neben- oder Folgeschäden beliebiger Art, die aus der Verwendung dieses Do-...
Seite 53: Übersicht Über Das Produkt
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Gehäusen. Die Messgeräte werden direkt und/oder über externe Strom- und Spannungswandler angeschlossen. Lesen Sie die Informationen in diesem Handbuch sorgfältig durch, be- vor Sie die Geräte installieren. Übersicht über das Produkt Kompo Beschreibung nente...
Seite 54 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Kompo Beschreibung nente Produktdaten Plombieröse Programmiertaste OKIBeenden-Taste Taste nach unten/oben Anschluss für Kommunikationsverbindung Anschluss für E/A-Verbindung IR-Schnittstelle Plombierung Plombierbare Anschlussabdeckung Technische Daten Direktmessende Wandlerzähler Zähler Spannung Spannung 3 x 220-240/380-415 V (-20 % – +15 %)
Seite 55 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Technische Daten Direktmessende Wandlerzähler Zähler Anschlussquerschnitt 1–25 mm² 0,5–10 mm² Anziehdrehmoment 2,0 Nm 1,5 Nm Strom - Basisstrom I - Nennstrom I - Referenzstrom I - maximal I 65 A - minimal I 0,25 A 0,01 A Frequenz...
Seite 56 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Technische Daten Direktmessende Wandlerzähler Zähler Strom 2–100 mA Spannung 24 VAC – 240 VAC, 24 VDC – 240 VDC Für Messgeräte mit nur 1 Ausgang: 5–40 VDC Impulsfrequenz 1 imp/MWh – 999999 imp/kWh Impulslänge 10–990 ms Anschlussquerschnitt...
Seite 57 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Technische Daten Direktmessende Wandlerzähler Zähler Stoßspannungsprü- 6 kV 1,2/50μs (IEC 60060-1) fung Störfestigkeit gegen 4 kV 1,2/50μs (IEC 61000-4-5) Stoßspannungen Schneller transienter 4 kV (IEC 61000-4-4) Burst-Test Störfestigkeit gegen 80 MHz – 2 GHz bei 10 V/m schnelle transiente (IEC 61000-4-3) elektrische Störgrö-...
Seite 58: Installation
B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM Technische Daten Direktmessende Wandlerzähler Zähler Normen IEC 62052-11, IEC 62053-21, IEC 62053-22, IEC 62053-23, GB/T 17215.211-2006, GB/T 17215.321- 2008,GB/T 17215.322-2008, GB 4208- 2008, EN 50470-1,EN 50470-3 Kategorie A,B & C Genauigkeit klasse Klasse 1 &...
Seite 59: Installationsanforderungen
Abstand zu Personen von mindestens 20 cm eingehalten wer- den. Fehlersuche W VC Wenn eines der folgenden Symbole in der Anzeige erscheint, nachdem die Installation abgeschlossen und die Stromversorgung an das Messgerät angeschlossen wurde, lesen Sie die Informationen im B23/B24 Benutzerhandbuch.
Seite 60: Konfiguration
Prüfen Sie die Ein- stellungen, um festzustellen, welche gegebenenfalls geändert werden müssen. Hinweis – Informationen zu allen anderen Einstellungen, ein- schließlich der Kommunikationsstandardeinstellungen, finden Sie im B23/B24 Benutzerhandbuch. Parameter Direktmessende Wandlerzähler Zähler Verhältnisse CT...
Seite 61: Wartung
B23_B24_install.book Page 11 Thursday, May 30, 2013 4:01 PM Wartung Das Messgerät enthält keine Komponenten, die repariert oder ausge- tauscht werden können. Ein defektes Messgerät muss ersetzt werden. Wenn das Messgerät gereinigt werden muss, verwenden Sie ein feuch- tes Tuch und ein mildes Reinigungsmittel. Vorsicht –...
Seite 62 B23_B24_install.book Page 12 Thursday, May 30, 2013 4:01 PM...
Seite 63: Installatie-Instructies
B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 INSTALLATIE INSTRUCTIES Contents Disclaimer ..................2 Copyright................... 2 Handelsmerk ..................2 Inleiding..................... 2 Productoverzicht ................3 Installatie ................... 8 Installatievereisten ................9 Verhelpen van storingen ..............9 Configuratie..................9 Service en onderhoud ..............10...
Seite 64: Disclaimer
Disclaimer De informatie in dit document kan zonder kennisgeving worden gewij- zigd en mag niet worden uitgelegd als een belofte van ABB. ABB aan- vaardt geen aansprakelijkheid voor mogelijke fouten in dit document. In geen geval is ABB aansprakelijk voor directe, indirecte, bijzondere,...
Seite 65: Productoverzicht
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM streeks en/of via een externe stroom- en spanningstransformatoren aangesloten. Lees de informatie in deze handleiding zorgvuldig door alvorens de ap- paratuur te installeren. Productoverzicht Onderd Beschrijving Verzegelpunten. Klemmenblok LED, knippert in overeenstemming met de gemeten energie...
Seite 66 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Onderd Beschrijving Productgegevens Verzegelpunten. Instelknop OK- en Afsluitknop Omlaag- en Omhoog-knop Klemmen voor communicatie-aansluiting Klemmen voor I/O-aansluiting IR-interface Verzegeling Verzegelbare kap Technische Direct aangesloten Transformator gegevens aangesl. Spanning Spanning 3 x 220/380-415 V (-20% – +15%)
Seite 67 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Technische Direct aangesloten Transformator gegevens aangesl. Aansluitdiameter 1–25 mm² 0,5–10 mm² Aandraaimoment 2,0 Nm 1,5 Nm Stroom - basis I - nominaal I - referentie I - maximum I 65 A - minimum I 0,25 A 0,01 A...
Seite 68 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Technische Direct aangesloten Transformator gegevens aangesl. Stroom 2–100 mA Spanning 24VAC – 240VAC, 24VDC – 240VDC. Voor meter met slechts 1 uitgang 5–40VDC. Pulsfrequentie 1 imp/MWh – 999999 imp/Wh Pulslengte 10–990 ms Aansluitdiameter 0,5–1 mm²...
Seite 69: Installatie
B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Technische Direct aangesloten Transformator gegevens aangesl. Impulspanningtest 6 kV 1,2/50μs (IEC 60060-1) Stootspanningtest 4 kV 1,2/50μs (IEC 61000-4-5) Fast trans. burst test 4 kV (IEC 61000-4-4) Immuniteit HF-velden 80 MHz – 2 GHz bij 10 V/m (IEC61000-4-3) Geleide immuniteit 2kHz - 150kHz 150kHz –...
Seite 70: Installatievereisten
B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM blootgesteld, kunnen een hartstilstand krijgen, brandwonden of andere, ernstige verwondingen. Zorg er om dergelijke ongeval- len te voorkomen voor dat u de stroomvoorziening afsluit voor- dat u met de installatie begint. Elektrische apparatuur mag alleen worden geïnstalleerd, open- gemaakt, gerepareerd en onderhouden door gekwalificeerde elektrotechnische medewerkers.
Seite 71: Verhelpen Van Storingen
Als een van de volgende pictogrammen op het scherm wor- den weergegeven nadat de installatie is afgerond en de stroom op de meter is aangesloten, raadpleeg dan de B23/B24-gebruikershandlei- ding voor gedetailleerde informatie. Configuratie Volg om de meter te configureren en de standaardinstellingen te wijzi-...
Seite 72: Standaardinstellingen
De volgende tabel vermeldt de standaardinstellingen van de meter die normaal gesproken moeten worden gewijzigd. Controleer de instellin- gen om te zien of er een moet worden gewijzigd. Opmerking – Raadpleeg voor andere instellingen, inclusief de standaardinstellingen voor communicatie de gebruikershand- leiding B23/B24. Parameter Direct aangesloten Transformator aangesl.
Seite 73 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 MANUEL D’INSTALLATION Contents Avis de non-responsabilité ..............2 Copyright................... 2 Marque commerciale................. 2 Introduction ..................3 Présentation du produit ..............3 Installation ..................8 Conditions d'installation..............9 Recherche des pannes ..............9...
Seite 74: Avis De Non-Responsabilité
Copyright Ce document ne peut être, en totalité ou en partie, reproduit ou copié sans l'accord écrit de ABB AB, et le contenu de celui-ci ne doit pas être communiqué à un tiers, ni utilisé à des fins non autorisées.
Seite 75: Introduction
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Introduction Les compteurs B23/B24 sont des compteurs électriques pour un mon- tage sur les rails DIN dans les armoires de distribution ou dans des cof- frets. Ces compteurs sont connectés directement et/ou via des trans- formateurs de courant et de tension.
Seite 76 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Compo Description sant Bornier de raccordement LED, clignote proportionnellement à l'énergie mesurée Données produit Point de plombage. Bouton de réglage Touche OK est Quiter Touche Bas est Haut Borne pour la liaison de communication Borne pour la connexion E/S Interface IR Plombage...
Seite 77 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Caractéristiques Connexion directe Connexion via le techniques transformateur Tension 3 x 220-240/380-415 V (-20% - +15%) Section de la cosse 1-25 mm² 0,5-10 mm² du câble 2,0 Nm 1,5 Nm Couple de serrage Courant - base I - nominal I...
Seite 78 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Caractéristiques Connexion directe Connexion via le techniques transformateur Résistance à la Borne 960 °C, couvercle 650 °C chaleur (CEI 60695-2-1) Sorties Courant 2-100 mA Tension 24VAC - 240VAC, 24VDC - 240VDC. Pour les compteurs avec 1 seule sortie 5-40VDC.
Seite 79 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Caractéristiques Connexion directe Connexion via le techniques transformateur Indicateur de l'impulsion (LED) LED rouge /fréq. 1000 imp/kWh 5000 imp/kWh Durée impulsion 40 ms Compatibilité CEM Test tension 6 kV 1,2/50μs (CEI 60060-1) d'impulsion Test de surtension 4 kV 1,2/50μs (CEI 61000-4-5)
Seite 80: Installation
B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM Caractéristiques Connexion directe Connexion via le techniques transformateur Normes IEC 62052-11, IEC 62053-21, IEC 62053-22, IEC 62053-23, GB/T 17215.211-2006, GB/T 17215.321- 2008,GB/T 17215.322-2008, GB 4208- 2008, EN 50470-1,EN 50470-3 catégories A,B & C Précision classes 1 &...
Seite 81: Conditions D'installation
Si une des icônes suivantes, , s'affiche sur l'écran après avoir terminé l'installation et mis le compteur sous tension, consultez le Ma- nuel de l'utilisateur B23/B24 pour obtenir des informations détaillées. Configuration Pour configurer le compteur et modifier les paramètres par défaut, veuillez suivre les instructions indiquées dans le Guide de configuration...
Seite 82: Entretien Et Maintenance
être changés. Vérifiez les paramètres pour voir si l'un d'eux a besoin d'être modifié. Remarque - Pour tous les autres paramètres, ainsi que pour les paramètres par défaut de communication, reportez-vous au Manuel de l'utilisateur B23/B24. Paramètre Connexion directe Connexion via...
Seite 83 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 MANUAL DE INSTALACIÓN Contents Limitación de responsabilidad............2 Copyright................... 2 Marca comercial................2 Introducción..................3 Visión general del producto............... 3 Instalación ..................8 Requisitos de instalación ..............9 Resolución de problemas..............9 Configuración ..................
Seite 84: Limitación De Responsabilidad
© Copyright 20113 ABB AB. Todos los derechos reservados. Marca comercial ABB AB es una marca registrada del Grupo ABB. Todas las demás mar- cas o nombres de productos mencionados en este documento pueden ser marcas comerciales o marcas registradas de sus respectivos pro-...
Seite 85: Introducción
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Introducción Los contadores B23/B24 son dispositivos de medición de la electricidad para el montaje en carril DIN en cuadros de distribución o cajas peque- ñas. Los contadores se conectan directamente o a través de transfor- madores de intensidad y tensión externos.
Seite 86 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Compo Descripción nente Bloque de terminales LED, parpadea en proporción a la energía medida Datos del producto Punto de sellado Botón Set Botón OK y Salir Botón Abajo y Arriba Terminal para la conexión de la comunicación Terminal para la conexión de E/S // Interfaz de infrarrojos Sello...
Seite 87 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Información técnica Conexión directa Conexión mediante transformador Tensión 3 x 220-240/380-415 V (-20% a +15%) Sección de 1-25 mm² 0,5-10 mm² embornamiento Par de apriete 2,0 Nm 1,5 Nm Intensidad de base I nominal I de referencia I ref.
Seite 88 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Información técnica Conexión directa Conexión mediante transformador Resistencia al calor Terminal 960 ºC, carcasa 650 °C (IEC 60695-2-1) Salidas Corriente 2-100 mA Tensión 24 V CA-240 V CA, 24 V CC-240 V CC. Para contadores con tan solo 1 salida 5-40 V CC.
Seite 89 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Información técnica Conexión directa Conexión mediante transformador Indicador de impulsos (LED) LED rojo/frec. 1.000 imp./kWh 5.000 imp./kWh Duración de 40 ms impulsos Compatibilidad EMC Tensión de impulsos 6 kV 1,2/50 μs (IEC 60060-1) soportada Inmunidad a 4 kV 1,2/50 μs (IEC 61000-4-5)
Seite 90: Instalación
B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM Información técnica Conexión directa Conexión mediante transformador Normas de IEC 62052-11, IEC 62053-21, referencia IEC 62053-22, IEC 62053-23, GB/T 17215.211-2006, GB/T 17215.321- 2008,GB/T 17215.322-2008, GB 4208- 2008, EN 50470-1,EN 50470-3 categoría A,B y C Clase de precisión clase 1 y 2...
Seite 91: Requisitos De Instalación
Si alguno de los iconos siguientes, , aparece en la pantalla después de que haya finalizado la instalación y el contador se haya co- nectado a la corriente, consulte el Manual de usuario de B23/B24 para obtener información detallada. Configuración Para configurar el contador y modificar los ajustes predeterminados, siga las instrucciones de la Guía de configuración que hay al final de...
Seite 92: Ajustes Predeterminados
Compruebe los ajustes por si es necesario modificar alguno. Nota: Para conocer todos los demás ajustes, incluidos los ajus- tes de comunicación predeterminados, consulte el Manual de usuario de B23/B24. Parámetro Conexión directa Conexión mediante transformador Relación de CT...
Seite 93: Manuale Di Installazione
B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 MANUALE DI INSTALLAZIONE Contents Avvertenza ..................2 Copyright................... 2 Marchio registrato ................2 Introduction ..................3 Presentazione del prodotto ............... 3 Installazione ..................8 Requisiti di installazione..............9 Risoluzione dei problemi ..............9 Configurazione ................
Seite 94: Avvertenza
© Copyright 2013 ABB AB. Tutti i diritti riservati. Marchio registrato ABB AB è un marchio registrato del gruppo ABB. Tutti gli altri nomi di prodotti o marchi menzionati in questo documento possono essere marchi registrati o di fabbrica dei rispettivi titolari.
Seite 95: Introduction
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Introduction The B23/B24 meters are electricity meters for DIN-rail mounting in di- stribution boards or small enclosures. The meters are connected di- rectly and/or via external current and voltage transformers. Read the information in this manual carefully before you install the equipment.
Seite 96 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Parte Descrizione LED, lampeggia in proporzione all'energia misurata Dati prodotto Punto di sigillatura delle morsettiere Pulsante per impostazione SET Display LCD Pulsante di conferma è Esci Pulsante freccia giù è freccia sù Morsetto per comunicazione seriale Morsetto per segnali di input/output (I/O) Interfaccia infrarossi IR...
Seite 97 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Informazioni Connessione Connessione da tecniche diretta trasformatore Intervallo di tensione 3 x 220-240/380-415 V (-20% – +15%) di rete Sezione cavi 1–25 mm² 0,5–10 mm² Coppia di serraggio 2,0 Nm 1,5 Nm Corrente - base I - nominale I...
Seite 98 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Informazioni Connessione Connessione da tecniche diretta trasformatore Resistenza al calore Morsetti 960°C, sportello 650°C (IEC 60695-2-1) Uscita a impulso Corrente 2–100 mA Tensione di 24VAC – 240VAC, 24VDC – 240VDC. Per alimentazione contatori con solo 1 uscita a 5–40VDC.
Seite 99 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Informazioni Connessione Connessione da tecniche diretta trasformatore Trasformatore di cor- rente: I primario / I 1–9999 / 1-9 secondario = rap- porto di trasforma- zione per correnti CT. Indicatore impulsi (LED) Frequenza di impulso 1000 imp/kWh 5000 imp/kWh...
Seite 100: Installazione
B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM Informazioni Connessione Connessione da tecniche diretta trasformatore 15 kV (IEC 61000-4-2) Standard IEC 62052-11, IEC 62053-21, IEC 62053-22, IEC 62053-23, GB/T 17215.211-2006, GB/T 17215.321- 2008,GB/T 17215.322-2008, GB 4208- 2008, EN 50470-1, EN 50470-3 categoria A,B &...
Seite 101: Requisiti Di Installazione
I contatori con comunicazione wireless vanno installati a una distanza superiore a 20 cm dalle persone. Risoluzione dei problemi Se, al termine dell'installazione e dopo che è stata collegata l'alimen- tazione al misuratore, sul display appare una delle seguenti icone consultare il manuale utente B23/B24per informazioni detta- gliate.
Seite 102: Configurazione
Controllare le impostazioni per vedere se è necessario modificarne qualcuna. Nota – Per tutte le altre impostazioni, comprese le impostazioni di fabbreiche relativea alla comunicazione seriale, fare riferi- mento al B23/B24 Manuale utente. Parametro Connessione Connessione con...
Seite 103: Assistenza E Manutenzione
B23_B24_install.book Page 11 Thursday, May 30, 2013 4:01 PM Assistenza e manutenzione Il contatore non contiene parti riparabili o sostituibili. Un contatore gua- sto va sostituito. Se il contatore richiede pulizia, usare un panno leggermente inumidito con detergente delicato e pulirlo. Attenzione –...
Seite 104 B23_B24_install.book Page 12 Thursday, May 30, 2013 4:01 PM...
Seite 105: Manual De Instalação
B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 MANUAL DE INSTALAÇÃO Contents Aviso Legal..................2 Copyright................... 2 Marcas Comerciais ................2 Introdução ..................3 Visão Geral do Produto..............3 Instalação..................8 Requisitos de Instalação ..............9 Resolução de Problemas ..............9 Configuração...................
Seite 106: Aviso Legal
Copyright O presente documento e as respectivas secções não podem ser repro- duzidos ou copiados sem a autorização, por escrito, da ABB AB, e o seu conteúdo não pode ser transmitido a terceiros nem utilizado para uma finalidade não autorizada.
Seite 107: Introdução
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Introdução Os contadores B23/B24 são contadores de electricidade para monta- gem em calha DIN, em quadros de distribuição ou pequenas caixas. Os contadores são ligados directamente e/ou através de corrente externa e transformadores de tensão.
Seite 108 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Compo Descrição nente Bloco de terminais LED, pisca proporcionalmente à energia medida Dados do produto Ponto de selagem. Botão de ajustes Botão OK e Sair Botão cima e para baixo Terminal para ligação de comunicação Terminal para ligação I/O Interface IR Selante...
Seite 109 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Dados Técnicos Ligação directa Ligação através de transformador Tensão 3 x 220-240/380-415 V (-20% – +15%) Área de ligação de 1–25 mm² 0,5–10 mm² terminais 2,0 Nm 1,5 Nm Binário de aperto Corrente - base I - nominal I...
Seite 110 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Dados Técnicos Ligação directa Ligação através de transformador Resistência ao calor Terminal 960°C, protecção 650°C (IEC 60695-2-1) Saídas Corrente 2–100 mA Tensão 24 V CA – 240 V CA, 24 V CC – 240 V CC. Para contadores apenas com 1 saída 5–40 V CC.
Seite 111 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Dados Técnicos Ligação directa Ligação através de transformador Indicador de impulsos (LED) LED vermelho/ 1000 imp/kWh 5000 imp/kWh frequência Largura do impulso 40 ms Compatibilidade Ensaio de tensão de 6 kV 1,2/50μs (IEC 60060-1) impulso Ensaio de imunidade 4 kV 1,2/50μs (IEC 61000-4-5)
Seite 112: Instalação
B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM Dados Técnicos Ligação directa Ligação através de transformador Imunidade a descar- 15 kV (IEC 61000-4-2) gas electrostáticas Normas IEC 62052-11, IEC 62053-21, IEC 62053-22, IEC 62053-23, GB/T 17215.211-2006, GB/T 17215.321- 2008,GB/T 17215.322-2008, GB 4208- 2008, EN 50470-1, EN 50470-3 categoria A,B e C Precisão...
Seite 113: Requisitos De Instalação
20 cm em relação aos seres humanos. Resolução de Problemas W VC Se algum dos ícones a seguir, , aparecer no ecrã depois de concluir a instalação e de ligar o contador, consulte o Manual do Utili- zador do B23/B24, para obter informações detalhadas.
Seite 114: Configuração
Verifique as definições para ver se alguma delas precisa de ser alterada. Nota – No caso das restantes definições, incluindo as predefini- ções de comunicação, consulte o Manual do Utilizador do B23/B24. Parâmetro Ligação directa Ligação através de...
Seite 115: Instrukcja Instalacji
B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 INSTRUKCJA INSTALACJI Contents Wykluczenie odpowiedzialności............2 Informacja o prawach autorskich ............2 Znak handlowy .................. 2 Wstęp ....................3 Charakterystyka produktu ..............3 Instalacja ................... 8 Wymagania dotyczące instalacji ............9 Rozwiązywanie problemów...............
Seite 116: Wykluczenie Odpowiedzialności
B23_B24_install.book Page 2 Thursday, May 30, 2013 4:01 PM Wykluczenie odpowiedzialności Informacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia i nie mogą być uważane za zobowiązanie firmy ABB AB. Firma ABB AB nie przyjmuje odpowiedzialności za jakiekolwiek błędy, które mogą wystąpić w niniejszym dokumencie.
Seite 117: Wstęp
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Wstęp Produkt B23/B24 jest licznikiem energii elektrycznej, przeznaczonym do montażu na szynie DIN w szafach rozdzielczych lub małych obudo- wach. Licznik można podłączyć bezpośrednio i/lub przy użyciu ze- wnętrznych przekładników prądowych i napięciowych.
Seite 118 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Opis Dioda LED, miga proporcjonalnie do zmierzonej energii Tabliczka znamionowa Punkt plombowania Przycisk do zmiany ustawień Ekran LCD Przycisk OK / zakończenia Przycisk strzałki w dół / strzałki w górę Zacisk złącza komunikacyjnego Zacisk złącz wej/wyj Złącze podczerwieni Plomba fabryczna...
Seite 119 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Dane techniczne Do pomiarów Do pomiarów bezpośrednich przekładnikowych Przekrój zacisku 1–25 mm² 0,5–10 mm² Moment obrotowy 2,0 Nm 1,5 Nm dokręcania Prąd - bazowy I - znamionowy I - referencyjny I - maksymalny I 65 A maks...
Seite 120 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Dane techniczne Do pomiarów Do pomiarów bezpośrednich przekładnikowych Wyjścia Prąd 2–100 mA Napięcie 24 V AC – 240 V AC, 24 V DC – 240 V DC. W przypadku liczników z tylko jednym wyj- ściem 5–40 V DC.
Seite 121 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Dane techniczne Do pomiarów Do pomiarów bezpośrednich przekładnikowych Stała diody LED 1000 imp/kWh 1000 imp/kWh Szerokość impulsu 40 ms Kompatybilność elektromagnetyczna Test napięcia 6 kV 1,2/50 μs (IEC 60060-1) impulsowego Odporność na udary 4 kV 1,2/50 μs (IEC 61000-4-5) Test szybkich prze- 4 kV (IEC 61000-4-4)
Seite 122: Instalacja
B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM Dane techniczne Do pomiarów Do pomiarów bezpośrednich przekładnikowych Normy IEC 62052-11, IEC 62053-21, IEC 62053-22, IEC 62053-23, GB/T 17215.211-2006, GB/T 17215.321- 2008,GB/T 17215.322-2008, GB 4208- 2008, EN 50470-1, EN 50470-3 kategoria A,B i C Dokładność...
Seite 123: Wymagania Dotyczące Instalacji
20 cm od ludzi. Rozwiązywanie problemów Jeśli po zainstalowaniu licznika i włączeniu zasilania na wyświetlaczu W VC pojawi się dowolna z następujących ikon: , należy zapoznać się z Instrukcją użytkownika produktu B23/B24, aby uzyskać szczegó- łowe informacje.
Seite 124: Konfiguracja
W poniższej tabeli zostały przedstawione domyślne ustawienia licznika, które zwykle wymagają zmiany. Należy sprawdzić ustawienia, aby określić, czy niektóre z nich wymagają zmiany. Uwaga – Wszystkie pozostałe ustawienia, w tym domyślne ustawienia komunikacji zostały opisane w Instrukcji użytkowni- ka produktu B23/B24. Parametr Do pomiarów Do pomiarów bezpośrednich przekładnikowych...
Seite 125: Serwisowanie I Konserwacja
B23_B24_install.book Page 11 Thursday, May 30, 2013 4:01 PM Serwisowanie i konserwacja Licznik nie zawiera żadnych elementów, które można naprawić lub wy- mienić. Uszkodzony licznik należy wymienić. W celu wyczyszczenia licznika należy go przetrzeć lekko zwilżoną szmatką z łagodnym detergentem. Przestroga –...
Seite 126 B23_B24_install.book Page 12 Thursday, May 30, 2013 4:01 PM...
Seite 127 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 INSTALAČNÍ PŘÍRUČKA Contents Prohlášení o odpovědnosti..............2 Autorské práva .................. 2 Obchodní značka ................2 Úvod....................3 Popis výrobku..................3 Instalace.................... 8 Požadavky na instalaci..............9 Řešení problémů................9 Konfigurace ..................9...
Seite 128: Prohlášení O Odpovědnosti
Prohlášení o odpovědnosti Informace v tomto dokumentu se mohou podléhat změnám bez před- chozího upozornění a nelze je pro společnost ABB AB chápat jako zá- vazné. Společnost ABB AB nepřijímá žádnou zodpovědnost za chyby, které se mohou v tomto dokumentu vyskytnout.
Seite 129: Úvod
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM Úvod Elektroměry B23/B24 jsou elektroměry určené k montáži na lištu DIN na rozvodných deskách nebo v malých ochranných krytech. Elektroměry jsou připojeny přímo a/nebo přes externí proudové a napěťové transfor- mátory.
Seite 130 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Součást Popis LED, bliká úměrně k naměřené energii Údaje o výrobku Plombovací bod Tlačítko Set (nastavení) Tlačítko OK a Exit (konec) Tlačítko „dolů“ a „nahoru“ Svorka pro připojení komunikace Svorka pro připojení I/O (vstup/výstup) Rozhraní...
Seite 131 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Technické údaje Přímé připojení Připojení přes transformátor Průřez připojovacích 1 – 25 mm² 0,5 – 10 mm² vodičů Utahovací moment 2,0 Nm 1,5 Nm Proud - základní I - jmenovitý I - referenční...
Seite 132 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Technické údaje Přímé připojení Připojení přes transformátor Proud 2 – 100 mA Napětí 24 V stř. – 240 V stř., 24 V ss. – 240 V ss. Elektroměry pouze s 1 výstupem, 5 – 40 V ss. Frekvence impulzů...
Seite 133 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Technické údaje Přímé připojení Připojení přes transformátor Elektromagnetická kompatibilita (EMC) Zkouška impulzním 6 kV 1,2/50 μs (IEC 60060-1) napětím Zkouška rázovým 4 kV 1,2/50 μs (IEC 61000-4-5) impulzem Zkouška rychlým 4 kV (IEC 61000-4-4) přechodným dějem Odolnost proti 80 MHz –...
Seite 134: Instalace
B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM Instalace Informace o způsobu montáže a instalace zařízení naleznete v poky- nech v oddíle Průvodce instalací na konci této příručky. Varování – Práce s vysokým napětím může mít smrtelné ná- sledky. Osoby zasažené vysokým napětím mohou utrpět zásta- vu srdce, popáleniny nebo jiná...
Seite 135: Požadavky Na Instalaci
Pokud se po dokončení instalace a připojení elektroměru k napájení ob- W VC jeví na displeji jakákoliv z následujících ikon, , podrobné po- kyny naleznete v Uživatelské příručce k B23/B24. Konfigurace Při konfiguraci elektroměru a změně základního nastavení postupujte podle pokynů v oddíle Průvodce nastavením na konci této příručky.
Seite 136: Servis A Údržba
B23_B24_install.book Page 10 Thursday, May 30, 2013 4:01 PM Parametr Přímé připojení Připojení přes transformátor Frekvence im- pulzů Délka impulzu 100 ms 100 ms Počet vodičů Servis a údržba Elektroměr neobsahuje součásti, které lze opravovat nebo měnit. Po- škozený elektroměr se musí vyměnit jako celek. Pokud se musí...
Seite 137: Инструкция По Установке
B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 ИНСТРУКЦИЯ ПО УСТАНОВКЕ Contents Отказ от ответственности ............... 2 Авторские права ................2 Торговая марка................2 Введение..................3 Краткий обзор изделия ..............3 Установка ..................9 Требования к установке..............10 Поиск...
Seite 138: Отказ От Ответственности
Отказ от ответственности Информация в настоящем документе подлежит изменению без уведомления и не должна рассматриваться как обязательство, принятое на себя ABB AB. ABB AB не принимает на себя ответс- твенности за какие-либо ошибки, которые могут обнаружиться в данном документе. ABB AB ни при каких обстоятельствах не несет ответственности за...
Seite 139: Введение
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM гистрированными торговыми марками их соответствующих вла- дельцев. Введение B23/B24 – это электрические счетчики для установки на DIN-рейке в распределительных щитах или в небольших корпусах. Счетчики подключаются непосредственно и/или через внешние трансфор- маторы тока и напряжения.
Seite 140 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM Деталь Описание Место опломбирования Клеммная колодка Светодиод, мигающий пропорционально измеряемой энергии Данные изделия Место опломбирования Кнопка настройки ЖК-дисплей Кнопка OK / выхода Кнопка «Вниз» / «Вверх» Клемма интерфейса Клемма вход/выход Инфракрасный интерфейс Защитная...
Seite 141 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM Технические Подключение Подключение данные напрямую через трансформатор Напряжение Напряжение 3 x 220-240/380-415 В (-20% – +15%) Сечение клемм 1–25 мм² 0,5–10 мм² Момент затяжки 2,0 Нм 1,5 Нм Ток - базовый I 5 А...
Seite 142 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM Технические Подключение Подключение данные напрямую через трансформатор Влажность среднегодовая 75%, 95% 30 дней в году Сопротивление вы- Клемма 960°C, крышка 650°C сокой температуре (IEC 60695-2-1) Выходные данные Ток 2–100 мА Напряжение 24–240 В...
Seite 143 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM Технические Подключение Подключение данные напрямую через трансформатор Коэффициент трансформации Коэффициент тран- 1–9999 сформации тока Максимальный Индикатор им- пульса (светодиод) Красный светодиод/ 1000 импульсов/ 5000 импульсов/ частота кВт-ч кВт-ч Длительность 40 мс импульса...
Seite 144: Установка
B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM Технические Подключение Подключение данные напрямую через трансформатор Устойчивость к 80 МГц – 2 ГГц при 10 В/м (IEC61000-4-3) высокочастотным полям Устойчивость к кон- 2 кГц - 150 кГц дуктивным помехам 150 кГц – 80 МГц (IEC 61000-4-6) Радиоизлучение...
Seite 145: Требования К Установке
B23_B24_install.book Page 9 Thursday, May 30, 2013 4:01 PM сокого напряжения может вызвать у человека остановку сердца, ожоги и другие тяжелые повреждения. Во избежа- ние таких повреждений убедитесь в том, что электропита- ние отключено, прежде чем начинать установку. Только квалифицированный электротехник может уста- навливать, обслуживать, открывать...
Seite 146: Поиск И Устранение Неисправностей
W VC Если на дисплее появляется один из значков после того, как установка была закончена и питание подано на счетчик, обра- титесь к руководству пользователя B23/B24 для получения под- робной информации. Конфигурация Чтобы сконфигурировать счетчик и изменить настройки по умол- чанию, следуйте...
Seite 147: Техническое Обслуживание И Ремонт
B23_B24_install.book Page 11 Thursday, May 30, 2013 4:01 PM Техническое обслуживание и ремонт Счетчик не содержит деталей, подлежащих ремонту или замене. Неисправный счетчик следует заменить. Если необходимо почистить счетчик, используйте слегка увлаж- ненную ткань и мягкое моющее средство. Предупреждение – Проследите за тем, чтобы жидкость не попала...
Seite 148 B23_B24_install.book Page 12 Thursday, May 30, 2013 4:01 PM...
Seite 149 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM B23/B24 安装手册 Contents 免责声明........... 2 版权............2 商标............2 介绍............2 产品概览........... 3 安装............7 安装要求........... 8 故障处理........... 8 配置............9 维修与维护..........9...
Seite 150: 免责声明
B23_B24_install.book Page 2 Thursday, May 30, 2013 4:01 PM 免责声明本文件中的信息可能随时更改，恕不另行通知，并且不得将本文件中的信息视为 ABB AB 所作的承诺。对于本文件中可能出现的任何错误，ABB AB 概不承担任何责任。在任何情况下，对于因使用文件所造成的任何直接、间接、特殊、附带或后果性的损害，ABB AB 概不负责，ABB AB 也不对因使用本文件中所述的任何软硬件所造成的任何附带或后果性的损失承担任何责任。版权事先未经 ABB AB 书面同意，不得复制或翻印本文件及其任何部分，禁止将其中的内容透露给任何第三方或用于任何未经授权的用途。本文件中所述的软件或硬件乃根据许可协议提供，并且应按照此类许可协议的条款进行使用、复制或披露。版权所有 © 2013 ABB AB。保留所有权利。...
Seite 151: 产品概览
B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM 产品概览部件说明铅封点接线端子 LED 指示灯（闪烁次数与所测得的电量值成正比）产品数据铅封点设置按钮...
Seite 152 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM 部件说明 LCD 屏幕确定按钮向下按钮通信连接端口 I/O 输出端口 IR 红外输出端口铅封铅封罩盖技术数据直接连接式互感器连接式电压电压 3 x 220-240/380-415 V (-20% - +15%) 端子线芯面积 1-25 mm² 0.5-10 mm² 紧固扭矩 2.0 Nm 1.5 Nm 电流...
Seite 153 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM 技术数据直接连接式互感器连接式 - 基本电流 I - 额定电流 I - 参考电流 I - 最大电流 I 65 A - 最小电流 I 0.25 A 0.01 A 频率 50 或 60 Hz ± 5% 精度...
Seite 154 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM 技术数据直接连接式互感器连接式端子线芯面积 0.5-1 mm² 紧固扭矩 0.25 Nm 通信端子端子线芯面积 0.5-1 mm² 紧固扭矩 0.25 Nm 互感器变比电流比 1-9999 脉冲指示器 (LED) 红色 LED/ 频率 1000 imp/kWh 5000 imp/kWh 脉冲宽度　 40 ms 电磁兼容性...
Seite 155 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM 技术数据直接连接式互感器连接式射频传导抗扰度 2 kHz - 150 kHz 150kHz – 80MHz (IEC 61000-4-6) 电磁辐射 EN 55022, B 级 (CISPR22) 静电释放 15 kV (IEC 61000-4-2) 标准 IEC 62052-11, IEC 62053-21, IEC 62053-22, IEC 62053-23, GB/T 17215.211-2006, GB/T 17215.321- 2008,GB/T 17215.322-2008, GB 4208-...
Seite 156: 安装要求
安装要求为满足防护要求，电表必须按照 IEC 60259 标准安装在达到或高于 IP 51 保护等级的配电箱中。具有无线通信功能的电表应安装在距离人 20 厘米以外的地方。故障处理在电表安装完成并接通电源后，如果屏幕上出现任何以下 W VC 图标： , 请参阅 B23/B24 《用户手册》了解详细信息。配置配置电表和修改默认设置时，请按照本手册最后 “ 配置指南 ” 中的说明进行操作。默认设置下表列出了电表的默认设置，通常情况下，您需要对此进行修改。查看这些设置，以确定是否需要进行修改。注 – 对于包括通信默认设置在内的所有其他设置，请参见 B23/B24 《用户手册》。...
Seite 157: 维修与维护
B23_B24_install.book Page 9 Thursday, May 30, 2013 4:01 PM 参数直接连接式互感器连接式 CT 比 ---- 脉冲频率脉冲长度 100ms 100ms 电线数量维修与维护此电表的所有部件均无法修理或更换。电表一经损坏，必须更换。如果电表需要进行清洁，请使用醮有少许清水或中性洗涤剂的软布进行擦拭。小心 – 注意不要让任何液体进入电表，因为这会使电表遭到损坏。...
Seite 158 B23_B24_install.book Page 10 Thursday, May 30, 2013 4:01 PM...
Seite 159 B23/B24 ‫يليل الرتكيب‬ S E T ‫املحتويات‬ 2 ................................‫إخالء املسئولية‬ 2 ..............................‫حقوق الطبع والنرش‬ 2 ................................‫العالمة التجارية‬ 2 ..................................‫مقدمة‬ 3 ..............................‫نظرة عامة عىل املنتج‬ 8 ..................................‫الرتكيب‬ 8 .................................‫متطلبات الرتكيب‬ 9 ................................‫حل املشاكل‬ 9 ..................................‫التهيئة‬ 10 ................................‫الخدمة والصيانة‬...
Seite 160 .‫ أية مسئولية عن أي أخطاء قد تظهر يف هذه الوثيقة‬ABB AB ‫. وال تتحمل رشكة‬ABB AB ‫جانب رشكة‬ ‫ غري مسئولة بأي حال من األحوال عن أي أ رض ار مبارشة أو غري مبارشة أو خاصة أو‬ABB AB ‫ورشكة‬...
Seite 161 ‫نظرة عامة عىل املنتج‬ ‫الوصف‬ ‫الجزء‬ ‫نقطة منع الترسب‬ ‫مجموعة التوصيالت‬ ‫مؤرش ضويئ، يومض حسب الطاقة املقاسة‬ ‫بيانات املنتج‬ ‫نقطة منع الترسب‬ ‫زر الضبط‬ LCD ‫شاشة‬...
Seite 162 ‫الوصف‬ ‫الجزء‬ ‫زر موافق‬ ‫زر ألسفل‬ ‫طرف توصيل االتصال‬ ‫طرف توصيل اإليخال/اإلخ ر اج‬ ‫واجهة أشعة تحت الحم ر اء‬ ‫غلق‬ ‫نقطة منع الترسب‬...
Seite 163 ‫توصيل املحول‬ ‫موصل مبارشة‬ ‫البيانات الفنية‬ ‫الجهد‬ )%15+ - %20-( ‫022-042/083-514 فولت‬x3 ‫الجهد‬ ²‫5.0 - 01 ملم‬ ²‫1 - 52 ملم‬ ‫منطقة األسالك الطرفية‬ ‫5.1 نيوتن مرت‬ ‫0.2 نيوتن مرت‬ ‫عزم الربط‬ ‫التيار‬ ‫5 أمبري‬ base I ‫1 أمبري‬ rated I ‫1 أمبي‬...
Seite 164 ‫توصيل املحول‬ ‫موصل مبارشة‬ ‫البيانات الفنية‬ ‫42 فولت تيار مرتيي - 042 فولت تيار مرتيي، 42 فولت تيار‬ ‫الجهد‬ ‫مستمر - 042 فولت تيار مستمر. للعدايات التي بها إخ ر اج‬ .‫واحد 5 -04 فولت تيار مستمر‬ ‫1 معاوقة/ميجاوات ساعة- 999999 معاوقة/وات ساعة‬ ‫تريي...
Seite 165 ‫توصيل املحول‬ ‫موصل مبارشة‬ ‫البيانات الفنية‬ IEC61000-( ‫08 ميجا هرتز- 2 جيجا هرتز عند 01 فولت/مرت‬ ‫املناعة مجاالت الرتيي العايل‬ )4-3 ‫2 كيلو هرتز - 051 كيلو هرتز‬ ‫املناعة املنفذة‬ )IEC 61000-4-6( ‫051 كيلو هرتز - 08 ميجا هرتز‬ )CISPR22( class B ,EN 55022 ‫انبعاث...
Seite 166 ‫الرتكيب‬ ‫للحصول عىل معلومات عن كيفية تركيب املعدة، واتبع التعليامت املوجوية يف يليل الرتكيب يف نهاية‬ .‫هذا الدليل‬ ‫تحذير ح العمل بالجهد العايل قد يكون مميتا. وقد يعاين األشخاص الذين يتعرضون للجهد العايل‬ ‫من سكتة قلبية أو حروق أو إصابات خطرية أخرى. ولتجنب مثل هذه اإلصابات، تأكد من قطع‬ .‫الكهرباء...
Seite 167 ‫حل املشاكل‬ ،‫ يف الشاشة بعد اكتامل الرتكيب وتوصيل العداي بالكهرباء‬V C ‫إذا ظهر أي من األيقونات التالية‬ .‫ يليل املستخدم لالطالع عىل املعلومات التفصيلية‬B23/B24 ‫ر اجع‬ ‫التهيئة‬ .‫لتهيئة العداي وتغيري اإلعدايات االف رت اضية، اتبع التعليامت املوجوية يف يليل التهيئة يف نهاية هذا الدليل‬...
Seite 168 ‫الخدمة والصيانة‬ .‫ال يحتوى العداي عىل أج ز اء ميكن إصالحها أو استبدالها. ويجب استبدال العداي التالف‬ .‫إذا احتاج العداي لتنظيف، استخدم قطعة قامش مبتلة قليال ومنظف معتدل ملسحه‬ ‫تنبيه ح احرص عىل يخول أي سوائل يف العداي ألنها قد تت‬...
Seite 169 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM...
Seite 170 B23_B24_install.book Page 2 Thursday, May 30, 2013 4:01 PM...
Seite 171 B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM...
Seite 172 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM...
Seite 173 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM...
Seite 174 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM...
Seite 175 B23_B24_install.book Page 7 Thursday, May 30, 2013 4:01 PM...
Seite 176 B23_B24_install.book Page 8 Thursday, May 30, 2013 4:01 PM...
Seite 177 B23_B24_install.book Page 9 Thursday, May 30, 2013 4:01 PM...
Seite 178 B23_B24_install.book Page 10 Thursday, May 30, 2013 4:01 PM...
Seite 179 B23_B24_install.book Page 11 Thursday, May 30, 2013 4:01 PM...
Seite 180 B23_B24_install.book Page 12 Thursday, May 30, 2013 4:01 PM...
Seite 181 B23_B24_install.book Page 13 Thursday, May 30, 2013 4:01 PM...
Seite 182 B23_B24_install.book Page 14 Thursday, May 30, 2013 4:01 PM...
Seite 183 B23_B24_install.book Page 15 Thursday, May 30, 2013 4:01 PM...
Seite 184 B23_B24_install.book Page 16 Thursday, May 30, 2013 4:01 PM...
Seite 185 B23_B24_install.book Page 17 Thursday, May 30, 2013 4:01 PM...
Seite 186 B23_B24_install.book Page 18 Thursday, May 30, 2013 4:01 PM...
Seite 187 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM...
Seite 188 B23_B24_install.book Page 2 Thursday, May 30, 2013 4:01 PM...
Seite 189 B23_B24_install.book Page 3 Thursday, May 30, 2013 4:01 PM...
Seite 190 B23_B24_install.book Page 4 Thursday, May 30, 2013 4:01 PM...
Seite 191 B23_B24_install.book Page 5 Thursday, May 30, 2013 4:01 PM...
Seite 192 B23_B24_install.book Page 6 Thursday, May 30, 2013 4:01 PM...
Seite 193 B23_B24_install.book Page 1 Thursday, May 30, 2013 4:01 PM...
Seite 194 B23_B24_install.book Page 2 Thursday, May 30, 2013 4:01 PM...
