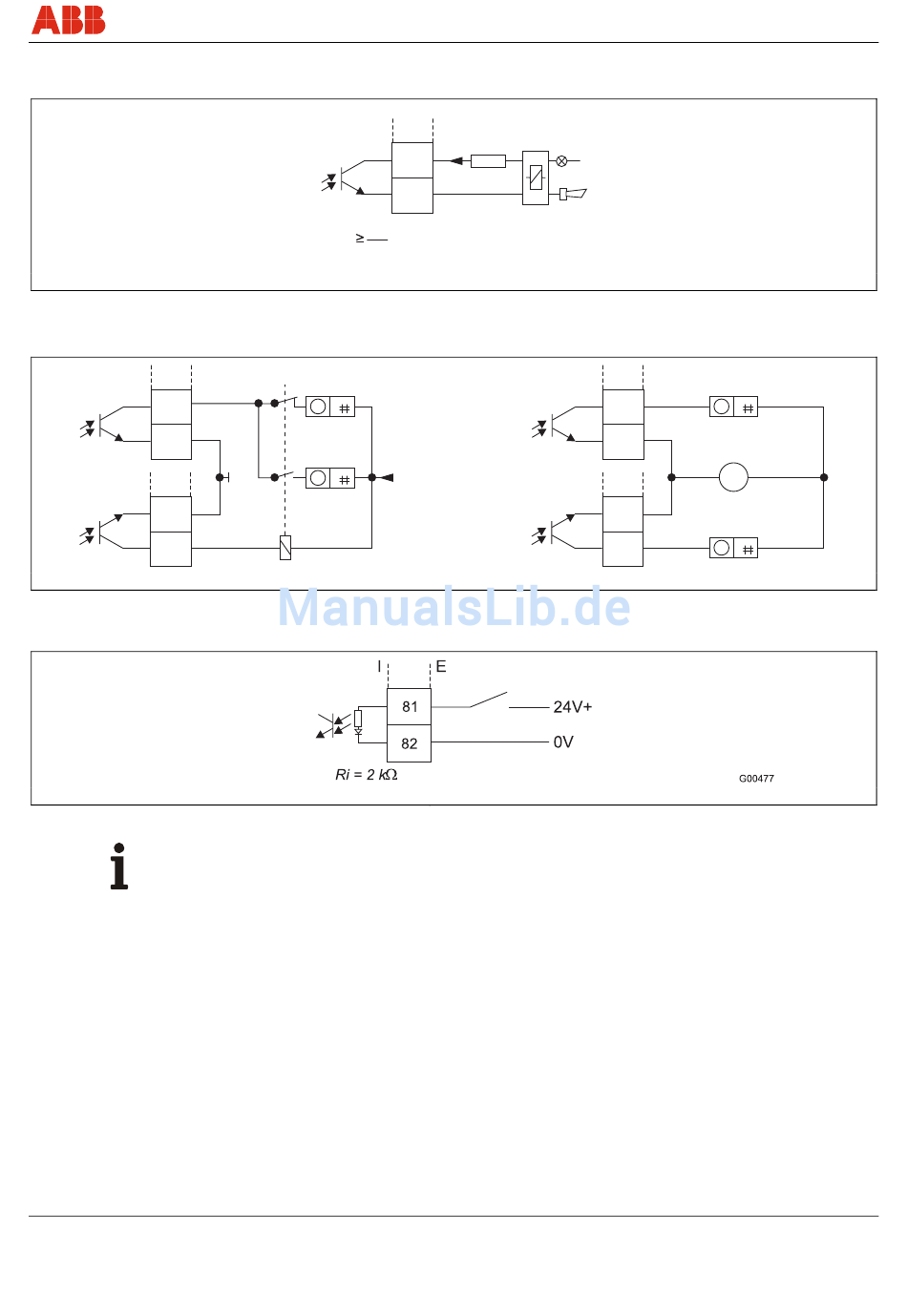

ABB ProcessMaster Betriebsanleitung Seite 43

Digitalausgang DO2 z. B. für Systemüberwachung, Max.- Min.-Alarm, leeres Messrohr oder Vor- / Rücklaufsignalisierung oder
Zählimpulse (Funktion einstellbar über Software)
I = intern, E = extern
Abb. 40
Digitalausgang DO1 und DO2, separate Vor- und
Rücklaufimpulse
I E
51
52
42
41
I = intern, E = extern
Abb. 41
Digitaleingang für externe Ausgangsabschaltung oder externe Zählerrückstellung
I = intern, E = extern
Abb. 42
Wichtig
Weitere Informationen zur Konfiguration des Stromausganges siehe Kapitel 5.2 „Konfiguration
des Stromausgangs".
OI/FEP300/FEH300-DE
I E
*
R
B
+U
41
42
I = 220 mA
max
U
*
R
CE
B
I
CE
Digitalausgang DO1 und DO2, separate Vor- und
Rücklaufimpulse (Anschlussvariante)
24V+
ProcessMaster / HygienicMaster
Elektrischer Anschluss
G00792
I E
51
52
-
+
V
24V
42
41
G00791
43
