Erdung

Wichtig
Messsystemen, die in explosionsgefährdeten Bereichen eingesetzt werden, liegt ein
zusätzliches Dokument mit Ex-Sicherheitsheitshinweisen bei. Die darin aufgeführten Angaben
und Daten müssen ebenfalls konsequent beachtet werden!
4.7.1

Allgemeine Informationen zur Erdung

Die folgenden Punkte bei der Erdung beachten:
• Bei Kunststoffleitungen bzw. isoliert ausgekleideten Rohrleitungen erfolgt die Erdung über
die Erdungsscheibe oder Erdungselektroden.
• Bei auftretenden Fremdstörspannungen je eine Erdungsscheibe vor und hinter dem
Messwertaufnehmer einbauen.
• Aus messtechnischen Gründen sollte das Potenzial der Betriebserde identisch mit dem
Rohrleitungspotenzial sein.
• Eine zusätzliche Erdung über die Anschlussklemmen ist nicht erforderlich.
Wichtig
Wird der Messwertaufnehmer in Kunststoff-, Steingut- oder Rohrleitungen mit isolierender
Auskleidung eingebaut, kann es in speziellen Fällen zu Ausgleichsströmen über die
Erdungselektrode kommen. Längerfristig kann der Messwertaufnehmer hierdurch zerstört
werden, da die Erdungselektrode elektrochemisch abgebaut wird. In diesen Fällen muss die
Erdung über Erdungsscheiben durchgeführt werden.
4.7.2

Metallrohr mit starren Flanschen

Verbindung zwischen dem Erdungsanschluss (1) des Messwertaufnehmers, den Rohrleitungs-
flanschen und einem geeigneten Erdungspunkt mit Cu-Leitung (mindestens 2,5 mm² (14 AWG))
gemäß Abbildung herstellen.

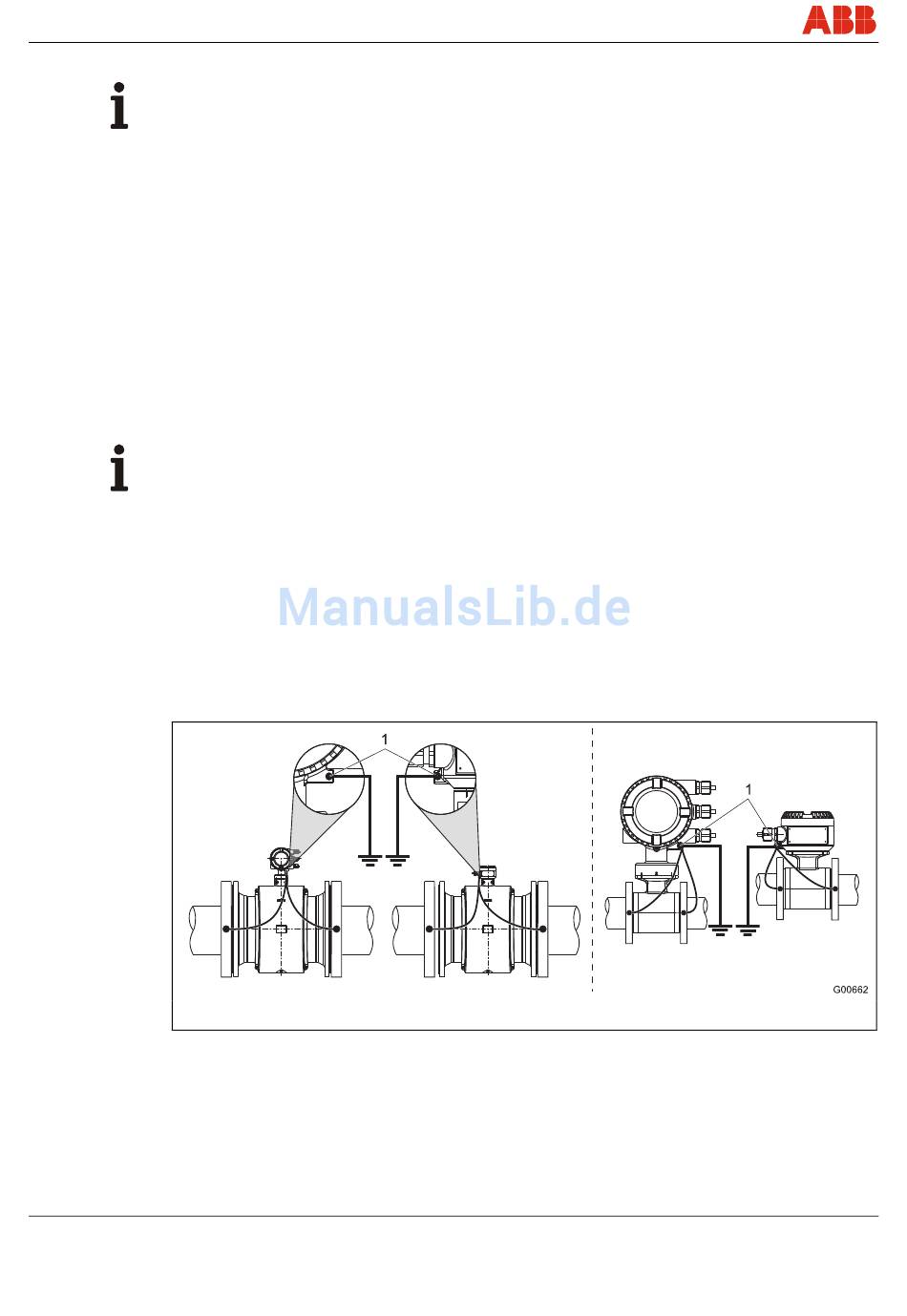

Abb. 25: Metallrohr, ohne Auskleidung
30
Flanschausführung
ProcessMaster / HygienicMaster
Zwischenflanschausführung
