5.2.2

Schutzart IP 68

Bei Messwertaufnehmern in Schutzart IP 68 darf die max. Überflutungshöhe 5 m (16.4 ft)
betragen. Das zum Lieferumfang gehörenden Kabel (TN: D173D027U01) erfüllt die
Anforderungen an die Untertauchfähigkeit.

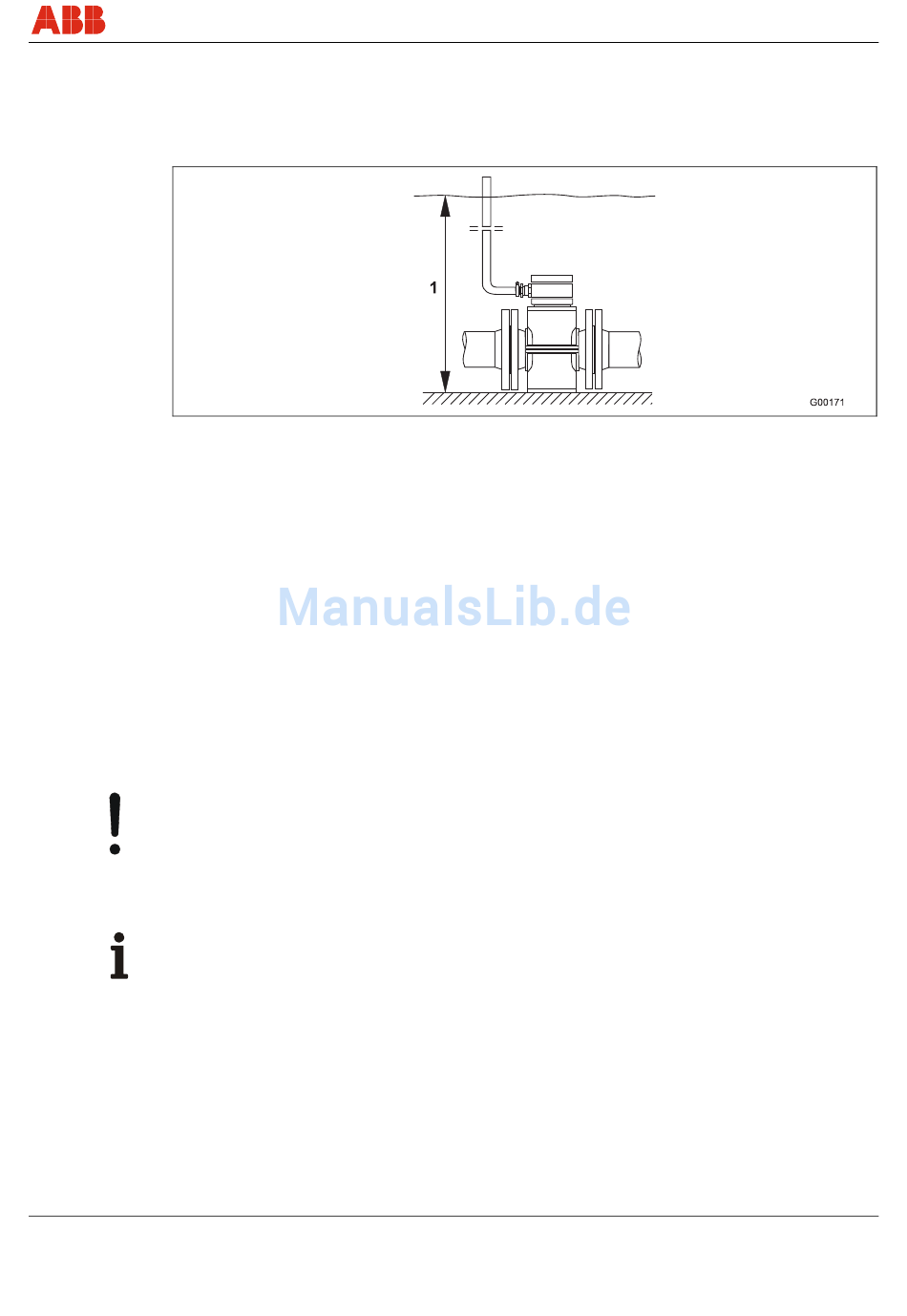

Abb. 33
1 Maximale Überflutungshöhe 5 m (16,4 ft)
Der Messwertaufnehmer ist gemäß EN60529 typgeprüft. Prüfungsbedingungen: 14 Tage bei
einer Überflutungshöhe von 5 m (16,4 ft).
5.2.2.1 Anschluss
1. Zur Verbindung von Messwertaufnehmer und Messumformer ist das zum Lieferumfang
gehörende Kabel zu verwenden.
2. Das Kabel im Anschlusskasten des Messwertaufnehmers anschließen.
3. Das Kabel vom Anschlusskasten bis über die maximale Überflutungsgrenze von
5 m (16,4 ft) führen.
4. Die Kabelverschraubung fest anziehen.
5. Den Anschlusskasten sorgfältig verschließen. Auf den korrekten Sitz der Deckeldichtung
achten.
Achtung - Beeinträchtigung der Schutzart IP 68!
Beeinträchtigung der Schutzart IP 68 des Messwertaufnehmers durch Beschädigung des
Signalkabels.
Der Mantel des Signalkabels darf nicht beschädigt werden. Nur so bleibt die Schutzart IP 68
für den Messwertaufnehmer gewährleistet.
Wichtig
Optional kann der Messwertaufnehmer so bestellt werden, dass das Signalkabel bereits im
Messwertaufnehmer angeschlossen und der Anschlusskasten vergossen ist.
